INSTALLAZIONE DELL’UNITÀ INTERNA
Mantenimento e
Servicing spazio
Aria Flusso
Direzione
Più alto del
livello degli
occhi.

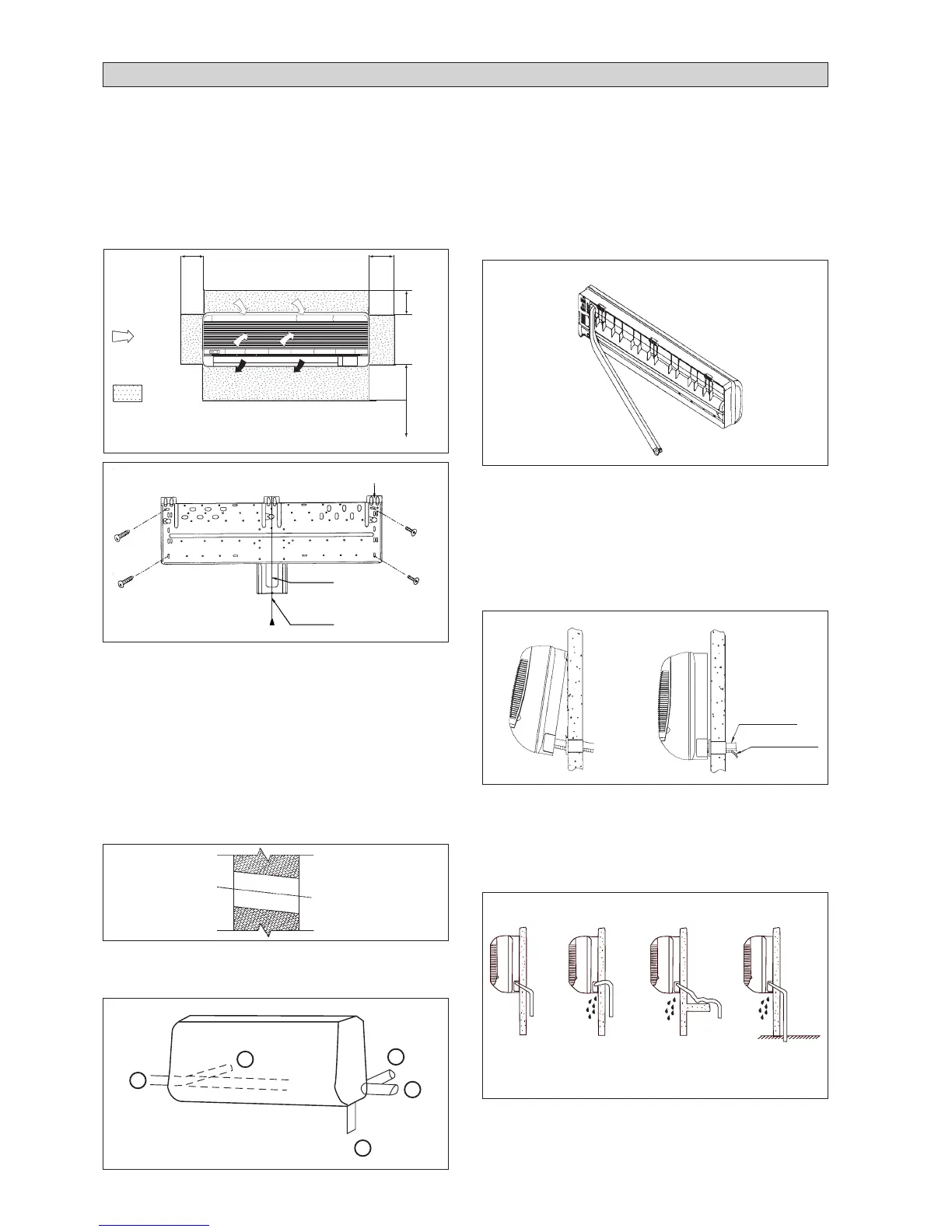

Il blocco interno deve essere installato in modo che la
circolazione dell’aria fredda di scarico e dell’aria di ritorno
sia la più ampia possibile. Assicurarsi di mantenere le
distanze di sicurezza illustrate nella figura. Installare il blocco
interno in modo che non si trovi ad ess ere direttamente
esposto ai raggi del sole o in prossimità di porte e finestre.
Questa disposizione è la migliore anche per le tubazioni e il
sistema di drenaggio.
Montaggio dello chassis
Accertarsi della capacità di tenuta della parete. Se il muro
non è in grado di sopportare il peso dell’apparecchio,
rinzorzarlo con delle piastre, delle travi o dei pilastrini di
sostegno.
Per il montaggio orizzontale, utilizzare il filo a piombo.
Fissare con 4 viti appropriate.
Nel caso in cui le tubazioni posteriori fuoriescano, praticare
sul muro un foro di 65mm di diametro servendosi di una
perforatrice a cono. Il foro deve presentare all’esterno una
leggera inclinatura verso il basso (veder figura).
Collegamento del condotti
Rimuovere la vite che assicura il pannello anteriore.
Collegamento Del Condotto
1
2
3
4
5
Dentro
Fuori
Inclinazione 1/50
Collegamento Posteriore Destro
I condotti del refrigerante possono essere collegati
all’apparecchiatura in differenti modi (lato posteriore destro
o sinistro) utilizzando i fori predisposti sul rivestimento
esterno (vedere figura). Piegare accuratamente i tubi nel verso
richiesto per condurli al foro appropriato. Poiché dal lato
posteriore destro la conduttura deve fuoriuscire, sostenerla
opportunamente e fissarne la direzione (vedere figura).
Utilizzado un nastro adesivo, attaccarvi quindi il tubo di
drenaggio.
Montaggio dell’unità sullo chassis
Agganciare l’unità alla parte superiore dello chassis (inserire
i due ganci posteriori dell’unità negli appositi fori dello
chassis). Per controllare se gli agganci sono correttamente
inseriti nella piastra d’installazione, spostare l’unità
leggermente verso destra e sinistra.
Il tubo
pesca
nell’acqua
Perdite di
Liquido
Perdite di
Liquido
Perdite di
Liquido
Tubo di drenaggio
Il tubo di drenaggio interno deve essere posizionato in leggera
pendenza per garantirne un buon funzionamento. Evitare
condizioni che possono causare perdite d’acqua.
Cavetto Di
Collegamento
Tubo di drenaggio
J
Errato
J
Errato
J
Errato
j
Corretto
✓
50mm
50mm
50mm
Drenaggio dell’acqua
Piastra d’installazione
Marcatura off-line
Filo
