4-7
Italiano

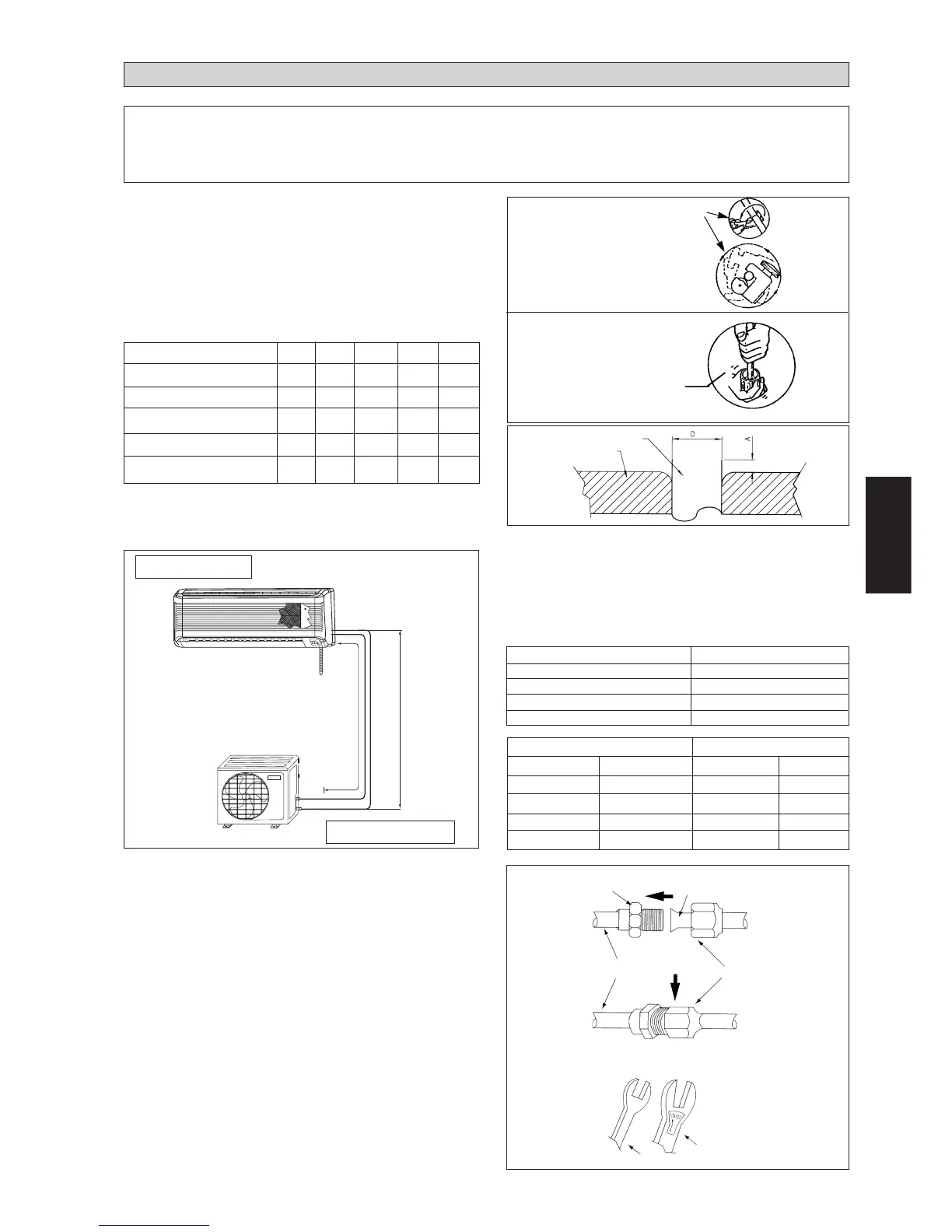

Lunghezza e altezza delle condutture
Se la conduttura è troppo lunga, la capacità e l’affidabilità
dell’apparecchio risultano entrambe compromesse. Più grande è
il numero dei gomiti, maggiore è la resistenza al flusso del sistema
di raffreddamento. In tale situazione, le capacità di raffreddamento
diminuiscono e l’attività del compressore può ridursi fino a
diventare inefficace. Scegliere sempre il percorso più breve e
attenersi alle indicazioni fornite nella tabella che segue:
Attenzione: Il refrigerante precaricato in fabbrica nel
blocco esterno è calcolatoper una tubatura
di 7,62m/25ft di lunghezza.
CONDOTTI DEL REFRIGERANTE
Unità Esterna
Unità Interna
Taglio del tubo di rame
Condutture
•
Non usare condotti di rame contaminati o danneggiati. Non
rimuovere le parti in plastica, i tappi in gomma e i dadi di
ottone da valvole, accessori vari, condutture e serpentini fino
a quando non si è pronti a collegare le tubature di aspirazione
e dei liquidi alle valvole ed altri accessori.
•
Se sono necessari degli interventi di brasatura, assicurarsi di
passare l’azoto sul serpentino e sui giunti mentre si esegue
l’intervento. Ciò eviterà la formazione di fuliggine sulla parete
interna dei tubi di rame.
•
Tagliare il tubo col tagliatubi.
•
Rimuovere le bavature dall’estremità del tubo utilizzando
l’apposito attrezzo. Tenere il tubo verso il basso per evitare
che le limature metalliche penetrino al suo interno.
•
Inserire sui tubi di raome i dadi svasati che si trovano sulle
bocchette d’ingresso delle unità interna ed esterna.
•
Svasare il tubo secondo le misure mostrate in tablella.
•
L’estremità svasata del tubo deve essere omogenea e non
presentare fessure o graffiature.
! Cautela
Nell’unità di raffreddamento WM301 si utilizzata un’orifizio come congegno di dilatazione. Questo è montato nel tubo
dell’acqua dell’ unità interna.
Collegamento delle condutture alle unità
• Centrare la tubatura e stringere a mano il dado quanto
basta.
• A mezzo di una chiave torsiometrica, stringere quindi il
dado fino a che si produca lo scatto previsto.
L
H
Modello 07/10 15 20 30
Lunghezza massima, m (ft), L
12
(39,4)
12
(39,4)
15
(49,2)
15
(49,2)
35
(114,8)
Altezza massima m (ft), H 5 (16,4) 5 (16,4) 8 (26,2) 8 (26,2) 15 (49,2)
Mass. num. di gomiti 10 10 10 10 10
Diametro tubi liquidi 1/4" 1/4" 1/4" 3/8" 3/8"
Diametro tubi gas 3/8" 1/2" 5/8" 5/8" 5/8"
25
Tubo Svasato
Tubature Interne
Dadi Di Svaso
Giunto Svasato
Chiave Fissa
Chiave Torsiometrica
12,7 (1/2) 55 (40,6)
15,88 (5/8) 65 (48,0)
6,35 (1/4) 18 (13,3)
9,53 (3/8) 42 (31,0)
Ø Tubo, D A (mm)
Pollici mm Imperiale Rigido
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
Dimensioni Del Tubi mm / (Pol)
Chiave Rsiometrica (nm)
Togliere Sbavatura Del Tubo
Estremità Rastremata
Tubo Di Rame
