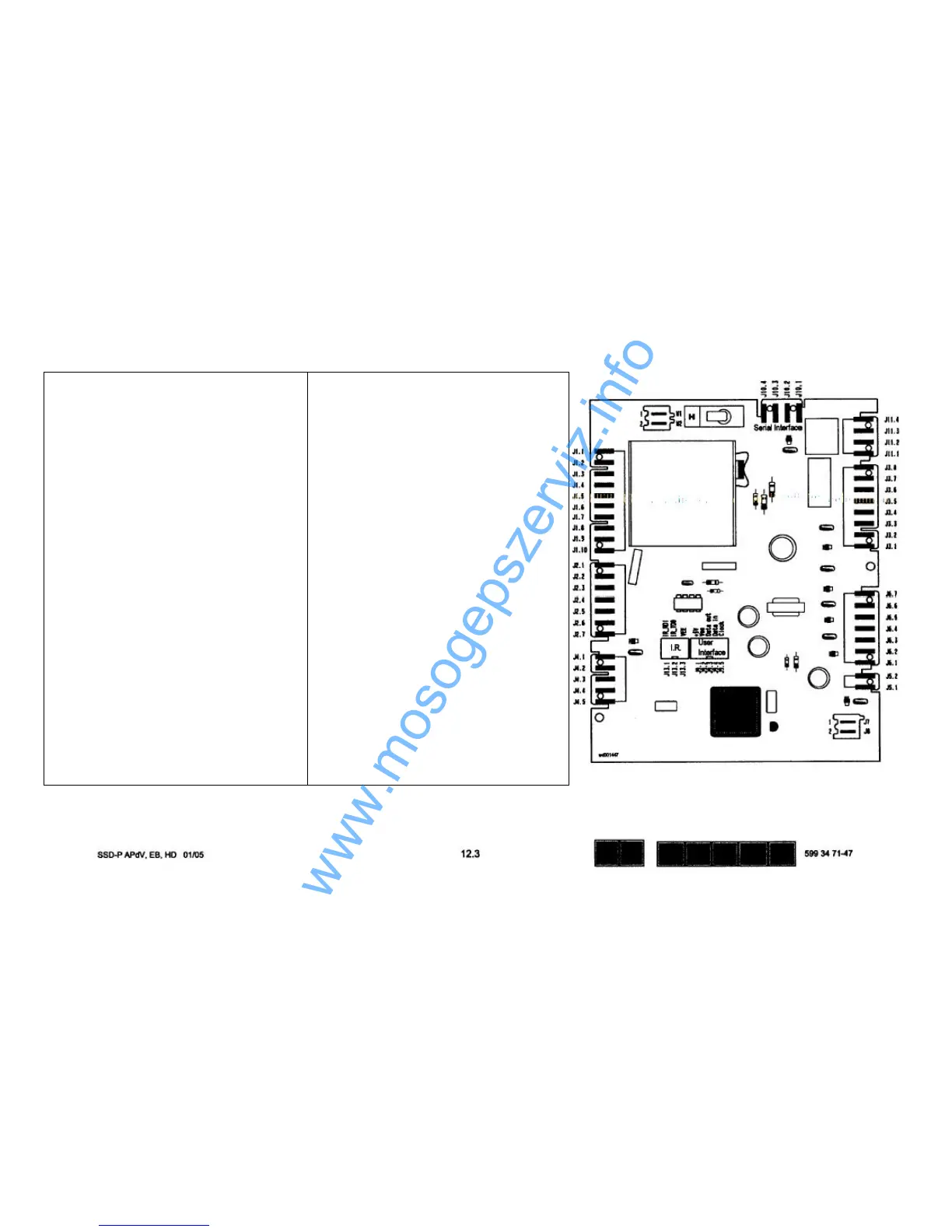

FO ELEKTRONIKUS NYOMTATOTT ÁRAMKÖRI PANEL CSATLAKOZÁSOK
Mosógépek elso verziójú elektronikus alaplappal (nagyobb méretu, mint a villamos alaplap)
W1 ON/OFF (nulla)
W2 futobetét (relék)
J10.4 Soros interfész (GND)
J10.3 Soros interfész (+5V)
J10.2 Soros interfész (TX)
J10.1 Soros interfész (RX)
J1.1 Keringteto szivattyú (triac)
J1.2 Motor (triac)
J1.3 Motor (állórész-1/2)
J1.4 Motor (állórész-egész)
J1.5. Motor (forgórész)
J1.6 Motor (védelem)
J1.7 Motor (fordulatszámméro generátor)
J1.8 Motor (fordulatszámméro generátor)
J1.9 Keringteto szivattyú és ajtózár
J2.1 Ajtó biztonsági szerkezet (tápvezeték érzékelés)
J2.2 Üríto szivattyú (tápvezeték)
J2.3 ON/OFF (tápvezeték)
J2.4 Túlforrásvédelmi nyomáskapcsoló (nulla)
J2.5 Biztonsági nyomáskapcsoló 1 (érzékelés)
J2.6 Biztonsági nyomáskapcsoló 2 (érzékelés)
J2.7 Üríto szivattyú (TRIAC)
J6.7 Fehéríto / forró víz mágnestekercs
J6.6 Kondenzációs mágnestekercs
J6.5 Mosás mágnestekercs
J6.4 Elomosás mágnestekercs
J6.3 Mágnestekercs (tápvezeték)
J6.2 Mágnestekercs (tápvezeték)
J6.1 Mágnestekercs (tápvezeték)
J5.2 Ajtó lámpa
J5.1 Ajtó lámpa
J7 Ajtó biztonsági szerkezet
J8 ON/OFF (érzékelés)
J4.1 NTC érzékelo (mosás)
J4.2 NTC érzékelo (mosás)
J4.3 Elektronikus nyomáskapcsoló (kimenet)
J4.4 Elektronikus nyomáskapcsoló (GND)
J4.5 Elektronikus nyomáskapcsoló (+5V)
J9.1 Felhasználói interfész (+5V)
J9.2 Felhasználói interfész (GND)
J9.3 Felhasználói interfész (adat kimenet)
J9.4 Felhasználói interfész (adat bemenet)
J9.5 Felhasználói interfész (óra)
