1 DESCRIPCIÓN
El accesorio Aerconnect es un webserver que permite supervisar hasta 6 paneles VMF-E6 distintos (y sus relativas instalaciones conectadas); los sistemas pueden gestionarse mediante
la aplicación disponible mediante navegador web instalado en cualquier hardware (ordenador, tableta, etc...) o mediante conexión a la misma red del accesorio Aerconnect.
Nota: para conectarse a la aplicación desde una red distinta de la que está conectado físicamente al accesorio Aerconnect, es necesario congurar un servidor
DNS externo.

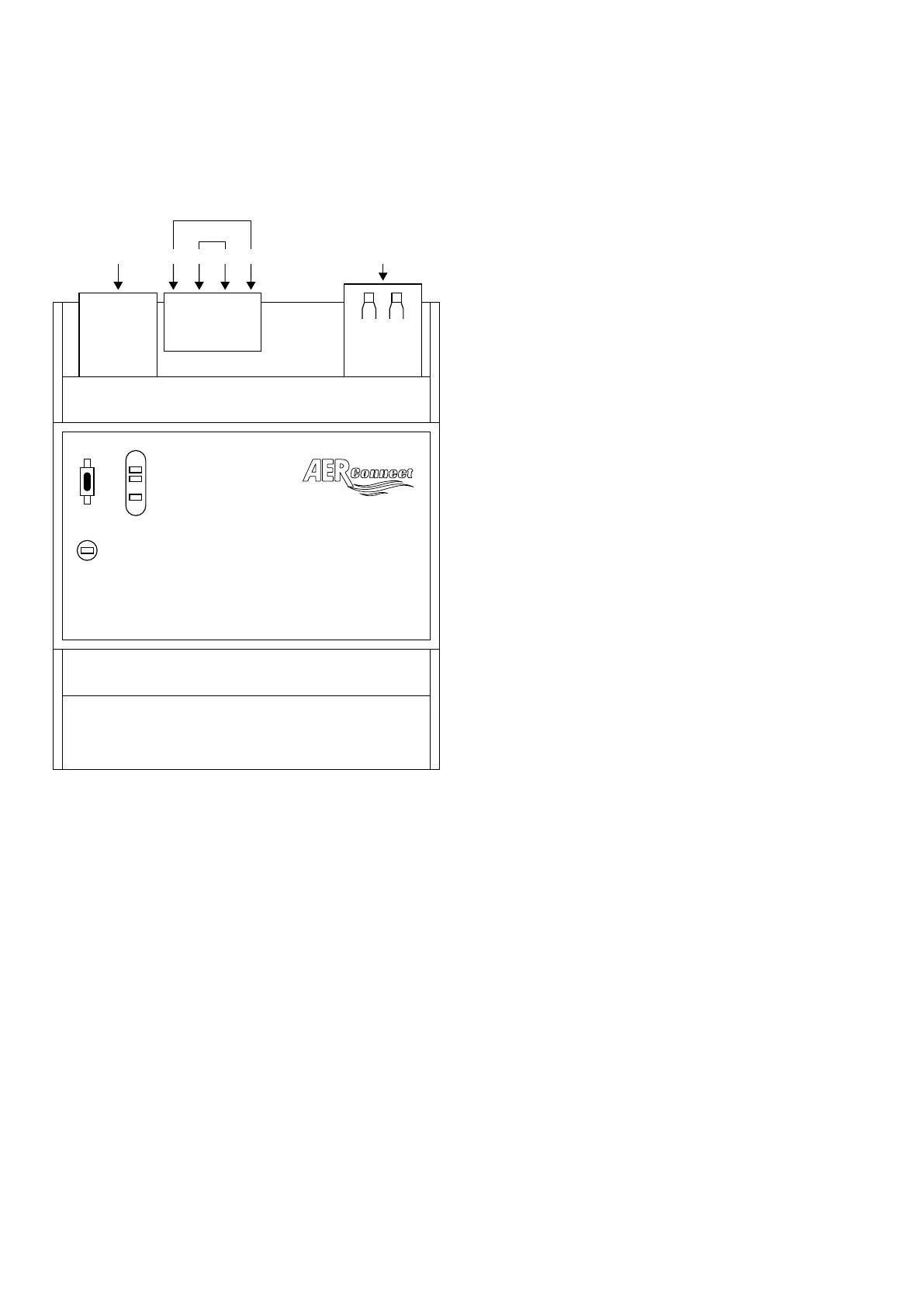

1.1 ESQUEMA GENERAL DE LA TARJETA AERCONNECT
SL
SL2
PI
USB
ETHERNET (+) A B (-)
BUS 1
Puertos disponibles:
— ETHERNET: puerto para conectar el accesorio al switch ethernet;
— DC POWER: el conector 1 (+) y el 4 (-) se usan para la alimentación del accesorio (12V) mediante el alimentador incluido en el suministro.
— BUS1: el conector 2 (A) y el 3 (B) se usan para conectar el serial RS485 (BMS) en caso de que se use el tipo de conexión punto-punto entre Aerconnect y paneles VMF-E6;
— USB: puerto que se usa para actualizar el dispositivo;
Entrada y señalización:
— PI: tecla para restablecer el dispositivo;
— SL-SL2: led de señalización.
