2 ANSCHLUSSARTEN
Die Bedientafel VMF-E6 kann eine serielle Kommunikations-Schnittstelle gegenüber einem Supervisor oder BMS Dritter zur Verfügung stellen. Das implementierte Kommunikationsprotokoll ist Modbus
RTU; die Eigenschaften dieser Verbindung sind folgende:
— Kommunikationsweise: RTU;
— Kommunikationstyp: RS485 Standard, asynchron, 1 Startbit;
— Kommunikationsgeschwindigkeit: 9600/19200/38400 Baud;
— Stopp-Bit: 2;
— Paritätsmodus: kein Modus;

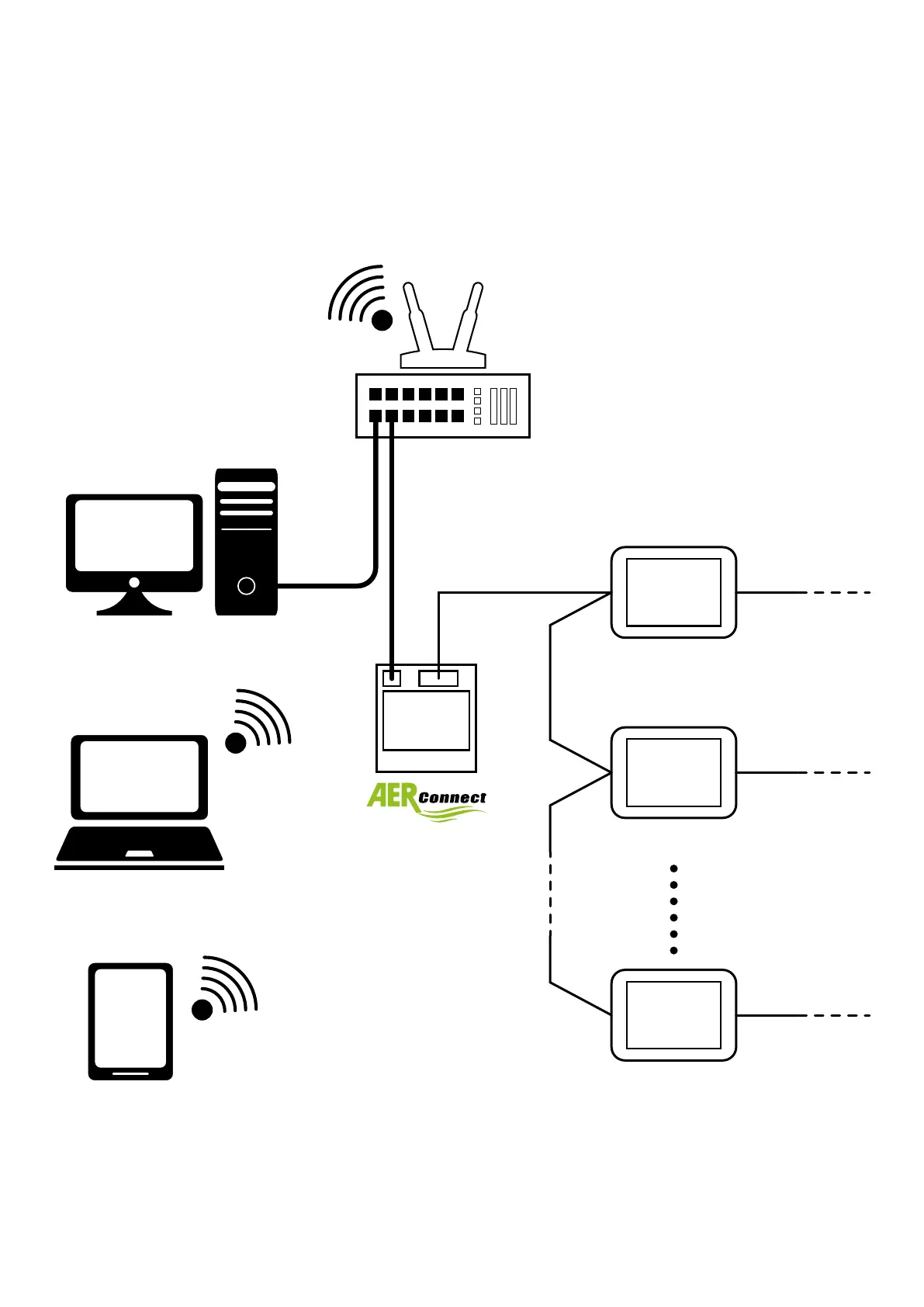

2.1 PUNKT ZU PUNKT ZWISCHEN AERCONNECT UND VMF-E6
VMF-E6 (1)
RS485 (VMF)RS485 (BMS)
VMF-E6 (2)
RS485 (VMF)
VMF-E6 (6)
RS485 (VMF)
Konguration für diese Anschlussart:
1. alle elektrischen Anschlüsse korrekt ausführen (siehe Kapitel 2.6S.10);
2. die entsprechenden Parameter für die serielle Schnittstelle (Modbus-Adresse, Baud-Rate) der Bedientafel VMF-E6 kongurieren;
3. Den Erkennungs- und Kongurationsprozess des Webservers mit der Software „AerConnect Gerätesuche“(3.2S.17) aktivieren;
4. einsatzbereites System;
