2 TIPOLOGIE DI CONNESSIONI
Il pannello VMF-E6 può fornire una porta seriale di comunicazione verso un supervisore o BMS di terze parti. Il protocollo di comunicazione implementato è il Modbus RTU; le caratte-
ristiche di tale collegamento sono:
— Modo di comunicazione: RTU;
— Tipo di comunicazione: RS485 standard, asincrono, 1 bit start;
— Velocità di comunicazione: 9600/19200/38400 baud;
— Bit di stop: 2;
— Parity mode: no mode;

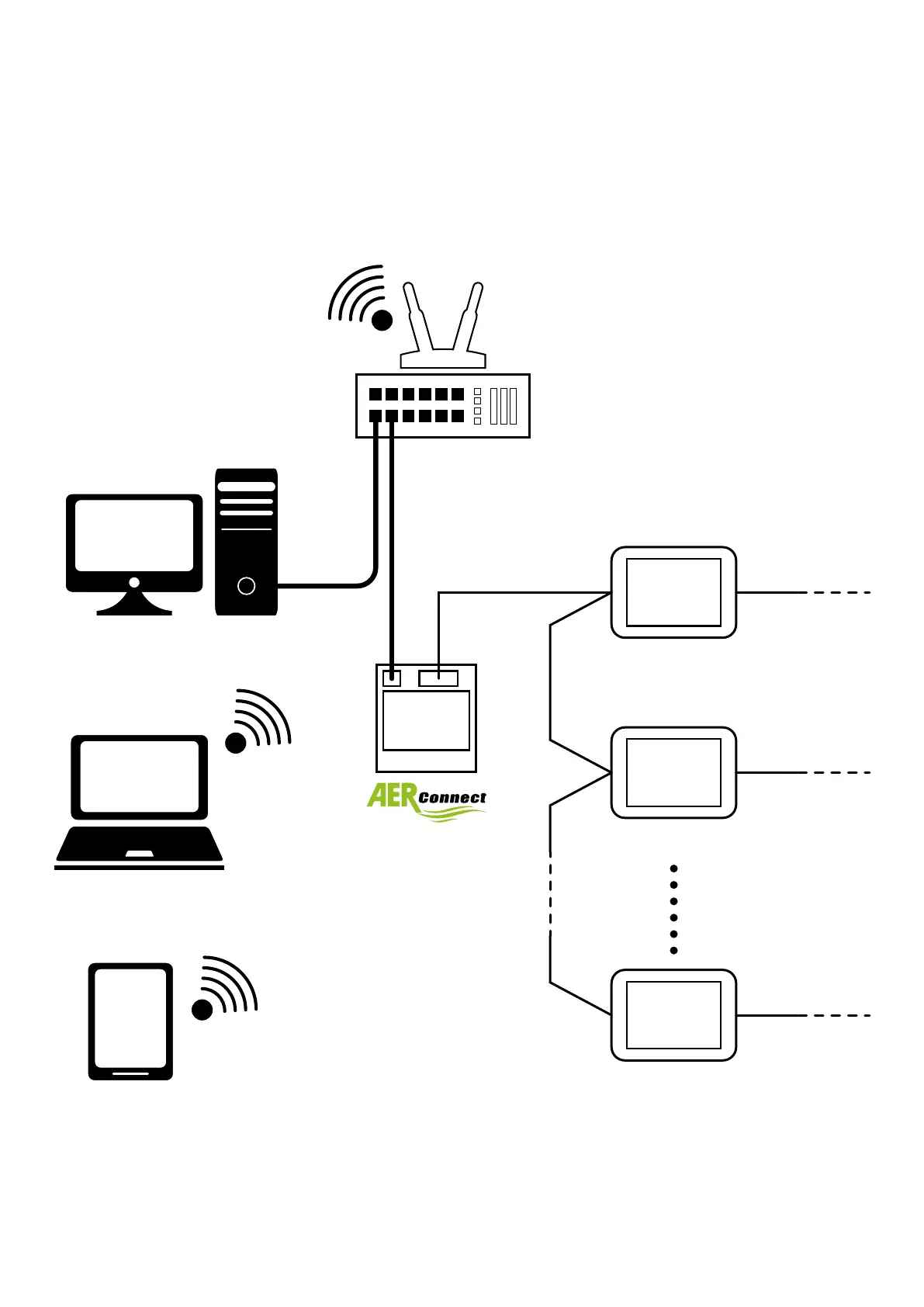

2.1 PUNTO - PUNTO TRA AERCONNECT E VMF-E6
VMF-E6 (1)
RS485 (VMF)RS485 (BMS)
VMF-E6 (2)
RS485 (VMF)
VMF-E6 (6)
RS485 (VMF)
Congurazione per questa tipologia di collegamento:
1. Eseguire in modo corretto tutti i collegamenti elettrici (specicati nel capitolo 2.6p.10);
2. Congurare i parametri relativi alla porta seriale (Modbus address, Baud rate) del pannello VMF-E6;
3. Attivare procedura di riconoscimento e di congurazione del webserver tramite il software “AerConnect Ricerca dispositivi (3.2p.17);
4. Sistema pronto all’uso;
