AERMEC AER Connect - Page 6

6

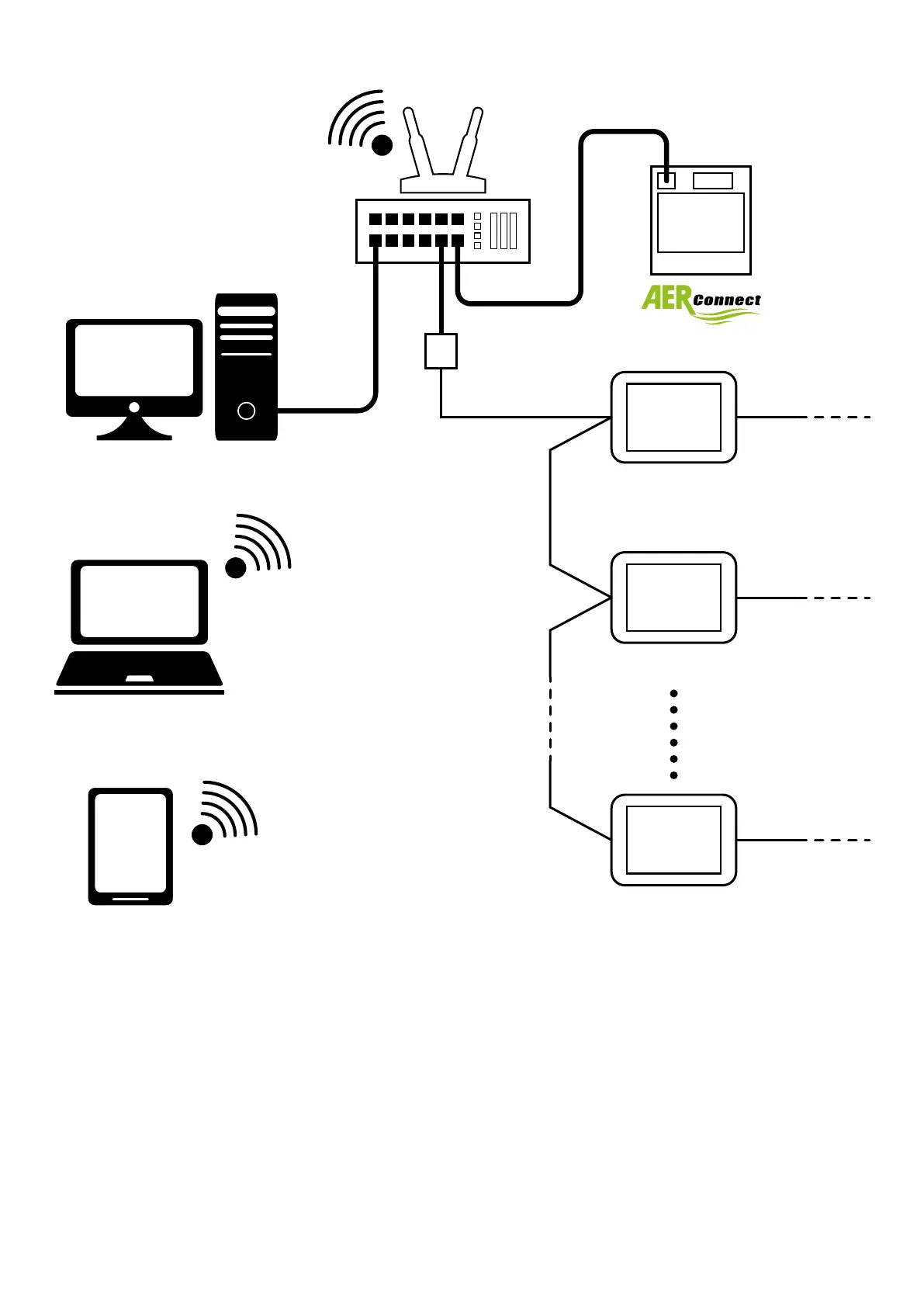

2.2 AERCONNECT E SINGOLO ETHERNET-RS485
VMF-E6 (1)
RS485 (VMF)RS485 (BMS)
VMF-E6 (2)
RS485 (VMF)
VMF-E6 (6)
RS485 (VMF)
Ethernet-RS485
Congurazione per questa tipologia di collegamento:
1. Eseguire in modo corretto tutti i collegamenti elettrici (specicati nel capitolo 2.5p.9);
2. Congurare i parametri relativi alla porta seriale (Modbus address, Baud rate) del pannello VMF-E6;
3. Attivare procedura di riconoscimento e di congurazione dell’espansione Ethernet-RS485 attraverso il software MGate-Manager (3.1p.11);
4. Attivare procedura di riconoscimento e di congurazione del webserver tramite il software “AerConnect Ricerca dispositivi (3.2p.17);
5. Sistema pronto all’uso;
