1 DESCRIZIONE
L'accessorio Aerconnect è un webserver che permette di supervisionare no a 6 diversi pannelli VMF-E6 (e relativi impianti ad essi collegati); i sistemi potranno essere gestiti tramite
l'applicativo disponibile via browser web installato su qualsiasi hardware (pc, tablet, ecc...) sia collegato alla stessa rete dell'accessorio Aerconnect.
Nota: per collegarsi all'applicativo da una rete diversa rispetto a quella dove è sicamente collegato l'accessorio Aerconnect è necessario congurare un server
DNS esterno.

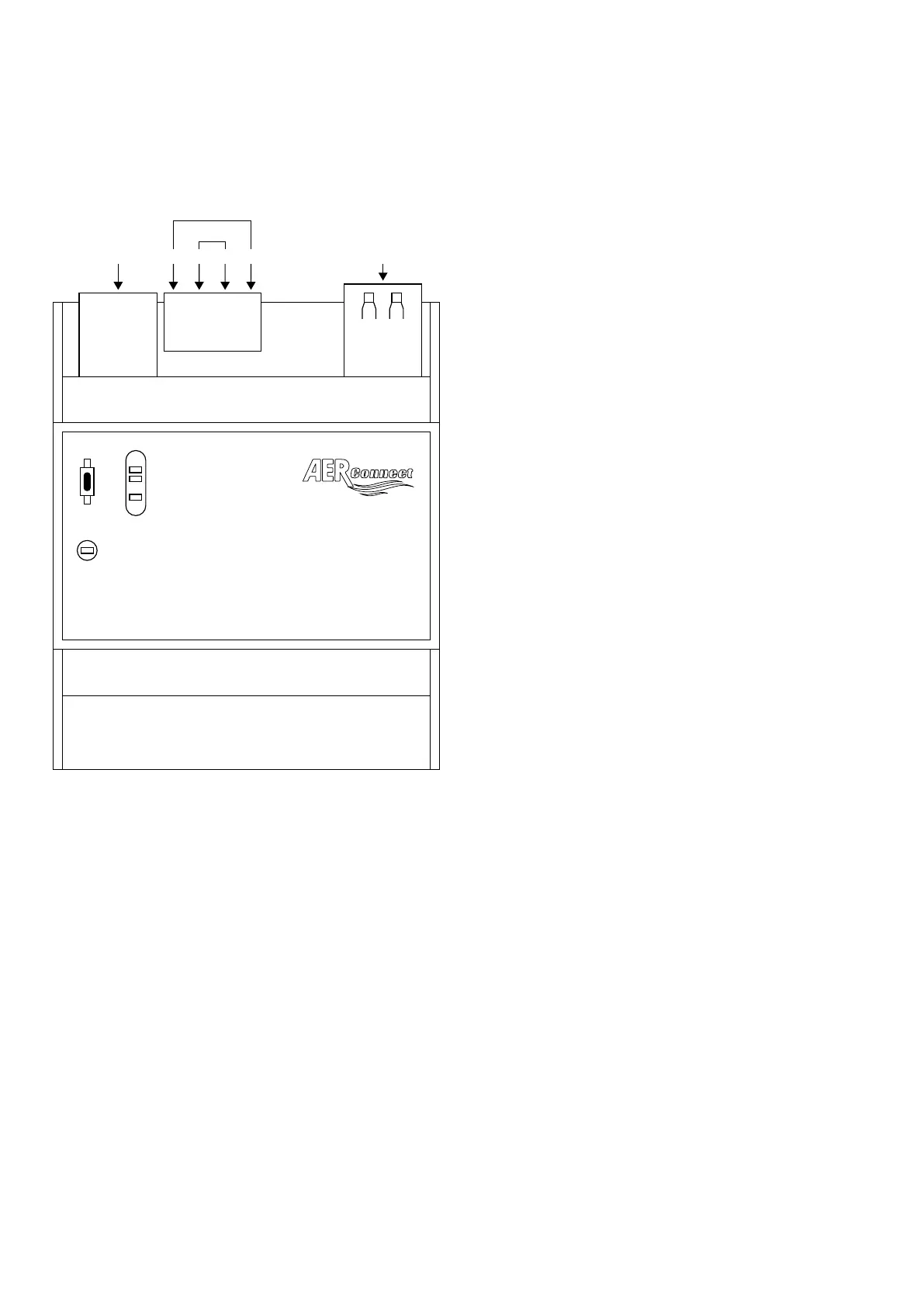

1.1 LAYOUT DELLA SCHEDA AERCONNECT
SL
SL2
PI
USB
ETHERNET (+) A B (-)
BUS 1
Porte disponibili:
— ETHERNET: porta per collegare l'accessorio allo switch ethernet;
— DC POWER: il connettore 1 (+) e il 4 (-) si usano per alimentare l'accessorio (12V) tramite l'alimentatore fornito a corredo;
— BUS1: il connettore 2 (A) e il 3 (B) si usano per collegare la seriale RS485 (BMS) nel caso in cui si usi la tipologia di collegamento punto punto tra Aerconnect e pannelli VMF-E6;
— USB: porta utilizzata per aggiornare il dispositivo;
Input e segnalazione:
— PI: tasto per il reset del dispositivo;
— SL-SL2: led di segnalazione;
