6

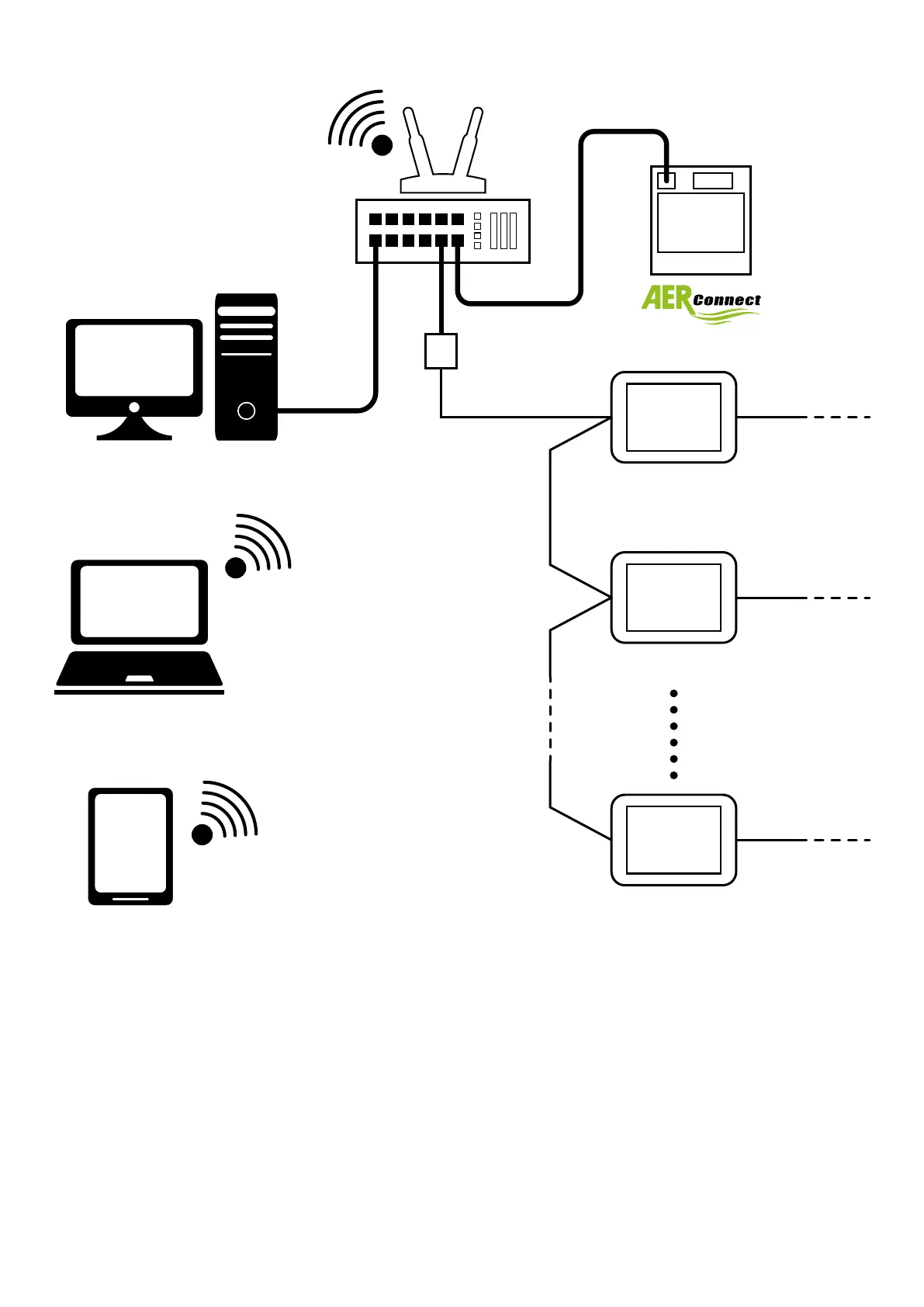

2.2 AERCONNECT UND EINZELNES ETHERNET-RS485
VMF-E6 (1)
RS485 (VMF)RS485 (BMS)
VMF-E6 (2)
RS485 (VMF)
VMF-E6 (6)
RS485 (VMF)
Ethernet-RS485
Konguration für diese Anschlussart:
1. alle elektrischen Anschlüsse korrekt ausführen (siehe Kapitel 2.5S.9);
2. die entsprechenden Parameter für die serielle Schnittstelle (Modbus-Adresse, Baud-Rate) der Bedientafel VMF-E6 kongurieren;
3. Den Erkennungs- und Kongurationsprozess der Ethernet-RS485-Erweiterung mit der Software MGate-Manager (3.1S.11) aktivieren;
4. Den Erkennungs- und Kongurationsprozess des Webservers mit der Software „AerConnect Gerätesuche“(3.2S.17) aktivieren;
5. einsatzbereites System;
