6

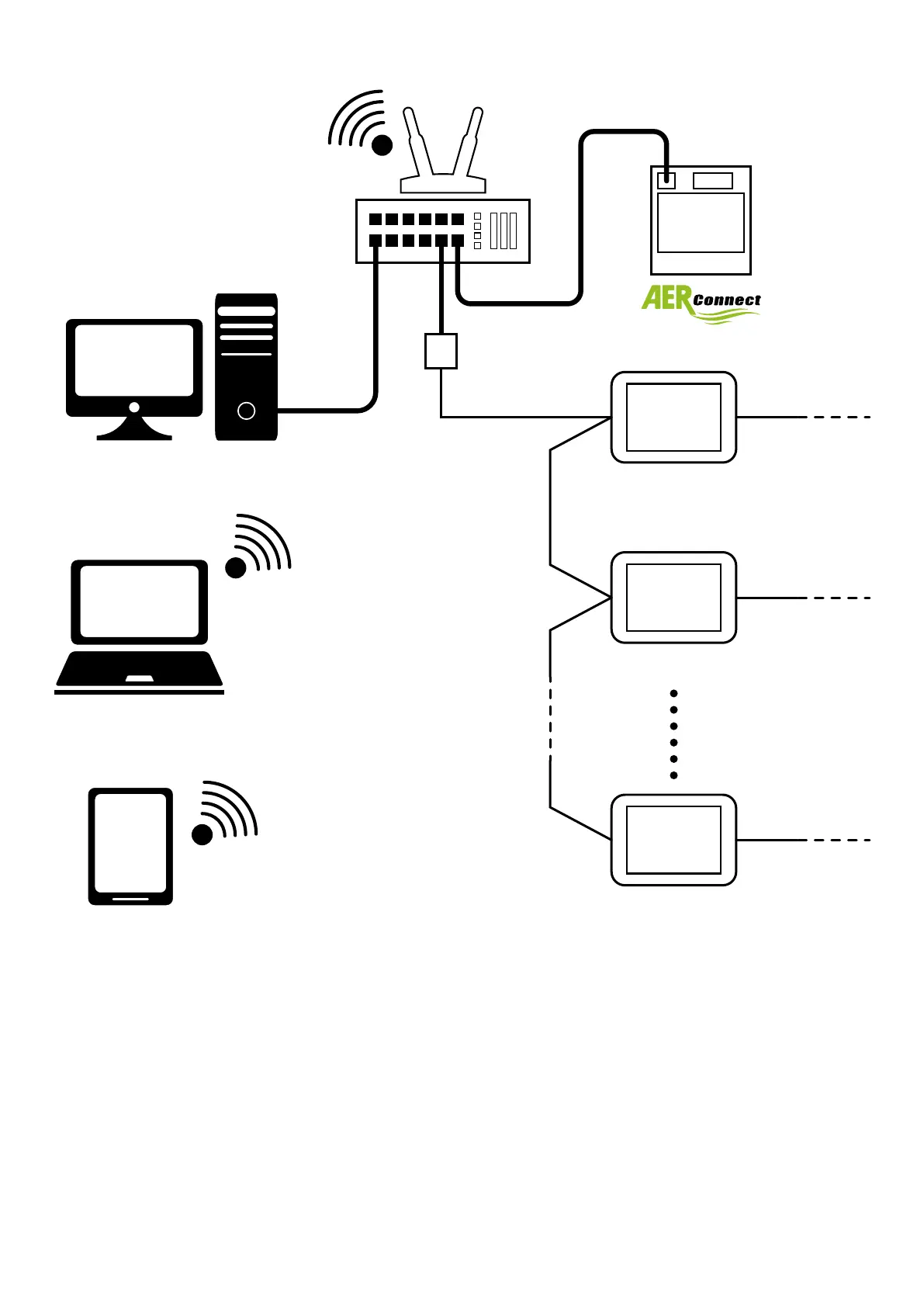

2.2 AERCONNECT E INDIVIDUAL ETHERNET-RS485
VMF-E6 (1)
RS485 (VMF)RS485 (BMS)
VMF-E6 (2)
RS485 (VMF)
VMF-E6 (6)
RS485 (VMF)
Ethernet-RS485
Conguración para este tipo de conexión:
1. Hacer correctamente todas las conexiones eléctricas (especicadas en el capítulo 2.5p.9);
2. Congurar los parámetros relativos al puerto serial (dirección Modbus, tasa de baudios) del panel VMF-E6;
3. Activar el procedimiento de reconocimiento y de conguración de la expansión Ethernet-RS485 mediante el software MGate-Manager (3.1p.11);
4. Activar el procedimiento de reconocimiento y conguración del webserver mediante el software “AerConnect Búsqueda de dispositivos (3.2p.17);
5. Sistema listo para el uso.
