1 DESCRIPTION
L'accessoire Aerconnect est un serveur Web qui permet de superviser jusqu’à 6 panneaux VMF-E6 diérents (et les installations respectives raccordées à ces derniers);les systèmes peuvent
être gérés grâce à l’application disponible via navigateur web installé sur un dispositif quelconque (PC, tablette, etc.) à condition qu’il soit branché au même réseau que l’accessoire Aerconnect.
Remarque:pour se connecter à l’application à partir d’un réseau autre que celui auquel l’accessoire Aerconnect est branché physiquement, il faut congurer un serveur
DNS externe.

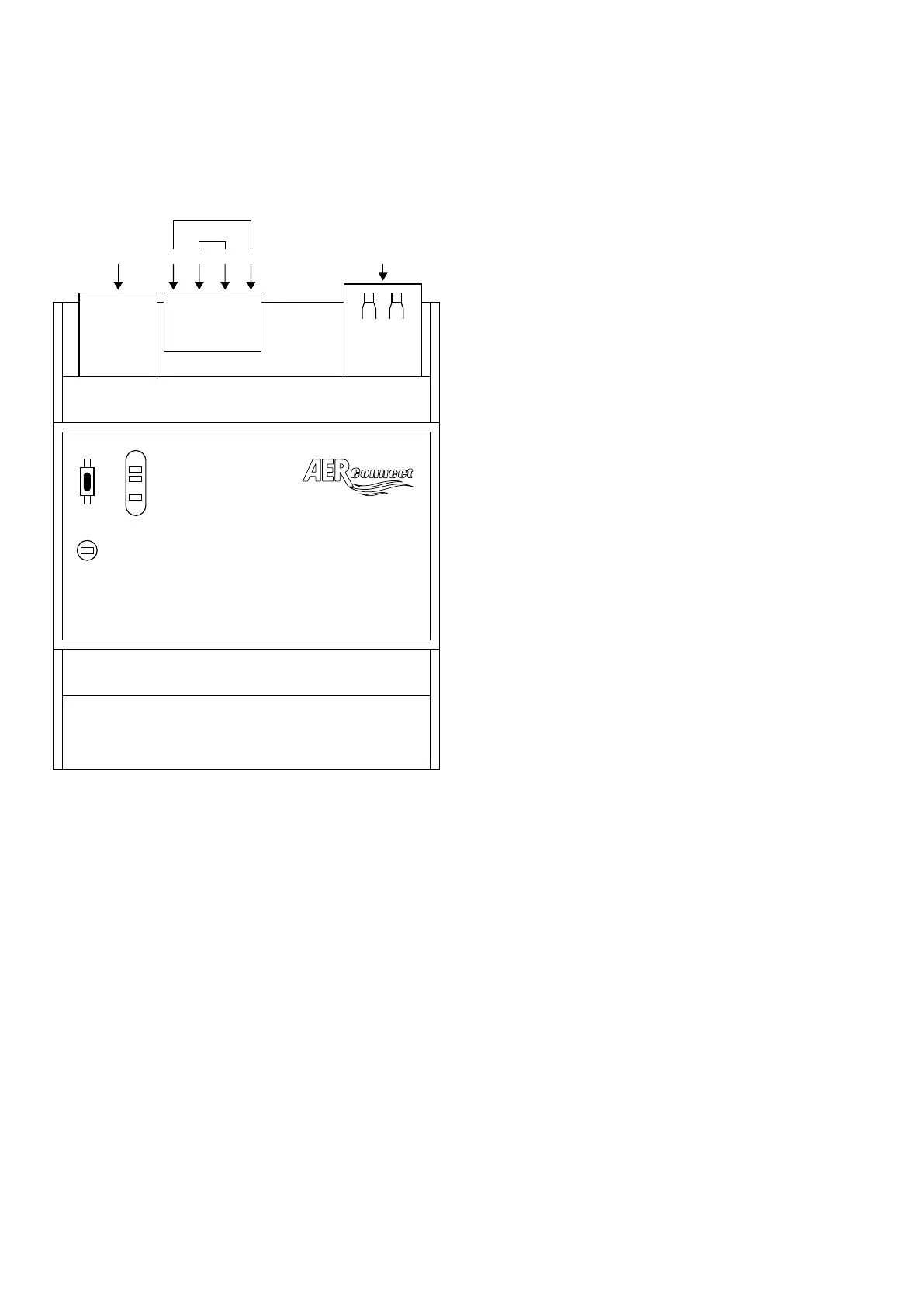

1.1 SCHÉMA DE LA CARTE AERCONNECT
SL
SL2
PI
USB
ETHERNET (+) A B (-)
BUS 1
Ports disponibles:
— ETHERNET: port de branchement de l’accessoire au commutateur Ethernet;
— DC POWER: le connecteur 1 (+) et le 4 (-) sont utilisés pour alimenter l’accessoire (12V) via le bloc d’alimentation inclus;
— BUS1: le connecteur 2 (A) et le 3 (B) sont utilisés pour brancher le port série RS485 (BMS) en cas d’utilisation du type de branchement point à point entre Aerconnect et les panneaux VMF-E6;
— USB: port utilisé pour mettre le dispositif à jour;
Entrées et signalisation:
— PI: touche de réinitialisation du dispositif;
— SL-SL2: LED de signalisation;
