7

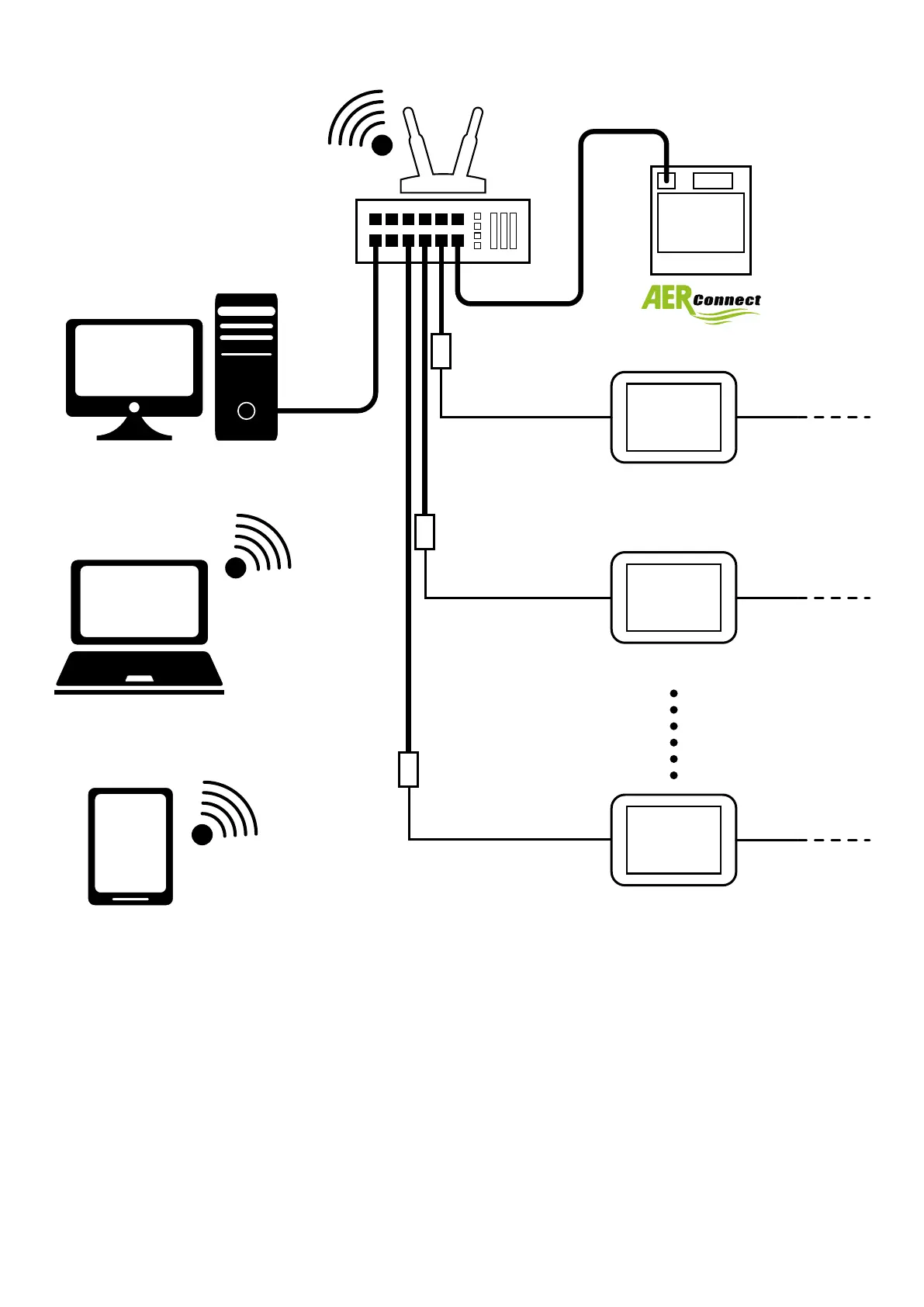

2.3 AERCONNECT ET PLUSIEURS ETHERNET-RS485
VMF-E6 (1)
RS485 (VMF)RS485 (BMS)
VMF-E6 (2)
RS485 (VMF)
VMF-E6 (6)
RS485 (VMF)
RS485 (BMS)
RS485 (BMS)
Ethernet-RS485 (1)
Ethernet-RS485 (3)
Ethernet-RS485 (2)
Conguration pour ce type de branchement:
1. Eectuer correctement tous les branchements électriques (spéciés dans le chapitre 2.5p.9);
2. Congurer les paramètres relatifs au port série (adresse Modbus, débit en bauds) du panneau VMF-E6;
3. Activer la procédure de reconnaissance et de conguration de l’expansion Ethernet-RS485 via le logiciel MGate-Manager (3.1p.11);
4. Réitérer la procédure de reconnaissance pour tous les dispositifs Ethernet-RS485 restants;
5. Activer la procédure de reconnaissance et de conguration du serveur Web via le logiciel «AerConnect Recherche dispositifs (3.2p.17);
6. Système prêt à l’emploi;
