descripción de los componentes
2
4
1
3
5
6
7
8
9
10
11
12
13
3
14
circuito de refrigeración
Compresores
Compresores de tipo scroll de elevada
efi cacia, montado en soportes
antivibratorios, accionado por un motor
eléctrico a dos polos con protección
térmica interna; dichos compresores
solamente se realizan para las bombas
de calor y para el funcionamiento en
calor garantizan una alta efi cacia con
temperaturas del aire externo de hasta
-15 °C.
Intercambiador lado aire
Está realizado con tubos de cobre y
aletas en aluminio bloqueadas mediante
expansión mecánica de los tubos; Las
baterías de intercambio térmico prevén
una rejilla de protección integrada.
Intercambiador lado agua
De tipo a placas, está aislado externamente
con material a celdas cerradas para
reducir las dispersiones térmicas. En las
versiones con acumulación (A, K, J) de
los modelos 020 - 025 - 030 - 040 está
posicionado en el interior del depósito
de acumulación de agua.
Filtro
De tipo mecánico, realizado en cerámica
y material higroscópico, retiene las
impurezas y los eventuales restos de
humedad presentes en el circuito
frigorífi co.
Armazón y ventiladores
MUEBLE DE COBERTURA
Realizado en chapa de acero galvanizado
pintado al calor con polvos de poliéster
después de un tratamiento de pasivación,
es capaz de resistir por largo tiempo la
acción de los agentes atmosféricos.
GRUPO DE VENTILACIÓN
De tipo helicoidal y equilibrado estática y
dinámicamente. Los electroventiladores
están protegidos eléctricamente con
interruptores magnetotérmicos y
mecánicamente con rejillas metálicas
anti-intrusión según las normativas CEI
EN 60335-2-40.
Componentes eléctricos
cuadro eléctrico
Contiene la sección de potencia y la
gestión de los controles y seguridades.
Está de acuerdo con las normas CEI
60204-1, y con las Directivas respecto a
la compatibilidad electromagnética EMC
89/336/CEE y 92/31/CEE.
Tarjeta electrónica
Compuesta por tarjeta de gestión, control
y visualización, permite el control
completo de la unidad.
Regulación electrónica
La regulación electrónica en las
enfriadoras ANZ esta constituida por una
tarjeta de control con display. Para las
versiones J existe un regulador adicional,
capaz de controlar una válvula de tres
vías.
Componenti idraulici
Vaso de expansión
Es del tipo de membrana con precarga
de nitrógeno.
Depósito de acumulación de agua
Sirve para disminuir el número de tomas
de fuerza del compresor y uniformar
la temperatura del agua que hay que
enviar para los distintos usos.
Bomba
Permite hacer circular el agua en el
circuito de usos.

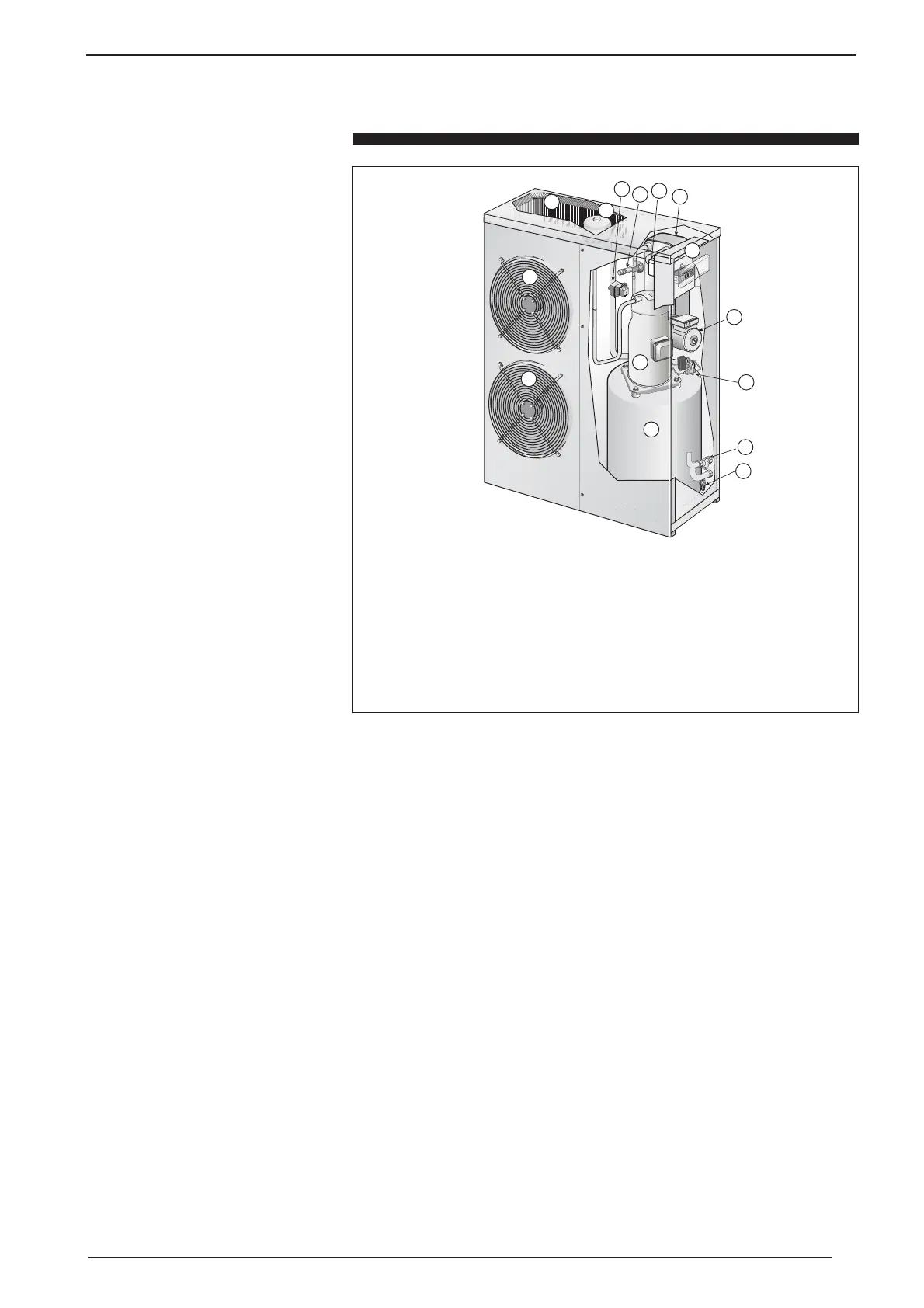

Leyenda:
1 Tablero eléctrico
2 intercambiador lado aire
3 Grupo de ventilación
4 intercambiador lado agua
5 Presóstato de alta
6 Compresor
7 Vaso de expansión
8 Contenedor de acumulación
9 Bomba
10 Presóstato de baja
11 Válvula termostática
12 Filtro del agua
13 Válvula de seguridad
14 Presóstato diferencial
