Los factores de corrección de potencia
de refrigeración y absorbida tienen
en cuenta la existencia de glicol. Los
factores de corrección del flujo de agua
y pérdidas de carga se deben aplicar
directamente en los datos obtenidos
para un funcionamiento sin glicol. El
factor de corrección del caudal de agua
se calcula de manera de mantener el
mismo Dt que se tendría con falta de
glicol. El factor de corrección de la
pérdida de carga ya tiene en cuenta
del diferente caudal que deriva de la
aplicación del factor de corrección del
caudal de agua. Utilizando el siguiente
diagrama es posible establecer el
porcentaje de glicol necesario; dicho
porcentaje es calculable tomando en
consideración uno de los siguientes
factores:
Temperatura aria esterna
Temperatura agua producida
En función al fluido considerado (agua
o aire), se debe acceder al gráfico por
la parte derecha o izquierda, por la
intersección de las redes temperatura
externa o temperatura agua producida
y las curvas correspondientes, se
obtiene un punto a través del cual
debe pasar la línea vertical que
representa tanto el porcentaje de glicol
como los coeficientes correctivos
correspondientes.

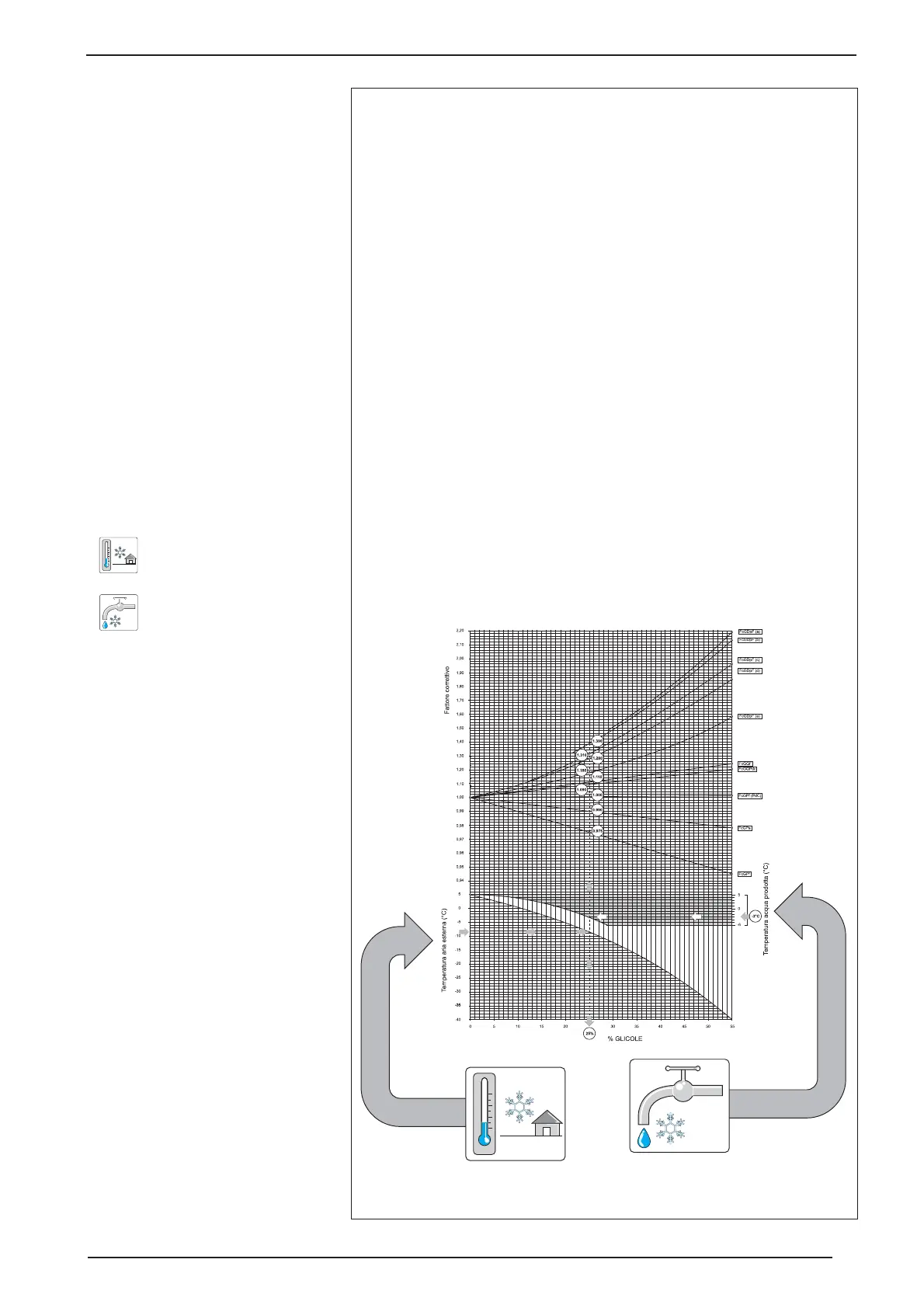

fig. 03 A
Cómo leer las curvas del glicol:
Las curvas indicadas en la figura 03 resumen una notable cantidad de datos, cada
uno de ellos representado por una curva específica, para poder utilizar de manera
correcta estas curvas es necesario tener en cuenta algunas consideraciones
iniciales:
• En el caso de que se desee calcular el porcentaje de glicol en función a la
temperatura del aire externo (figura 03A), se tendrá que acceder por el eje izquierdo
y una vez intersecada la curva se procederá a trazar una línea vertical la cual, a su
vez, interceptará las demás curvas; Los puntos obtenidos de las curvas superiores
representan los coeficientes para la corrección de la potencia de refrigeración
y absorbida, para los envíos y las pérdidas de carga (se recuerda que dichos
coeficientes se deben multiplicar por el valor nominal del tamaño en consideración);
mientras que el eje inferior aconseja el valor porcentual de glicol necesario en
función a la temperatura del aire externo considerado.
• En el caso de que se desee calcular el porcentaje de glicol en función a la
temperatura del agua producida (figura 03A), se tendrá que acceder por el eje
derecho y una vez intersecada la curva se procederá a trazar una línea vertical
la cual, a su vez, interceptará las demás curvas; Los puntos obtenidos de las
curvas superiores representan los coeficientes para la potencia de refrigeración
y absorbida, para los envíos y las pérdidas de carga (se recuerda que dichos
coeficientes se deben multiplicar por el valor nominal del tamaño en consideración);
mientras que el eje inferior aconseja el valor porcentual de glicol necesario para
producir agua a la temperatura deseada.
Se recuerda que los tamaños iniciales “Temperatura externa ” y “Temperatura agua
producida ”, no están directamente vinculadas entre sí, por tanto no es posible
acceder a la curva de uno de estos tamaños y obtener el punto correspondiente en la
otra curva.
