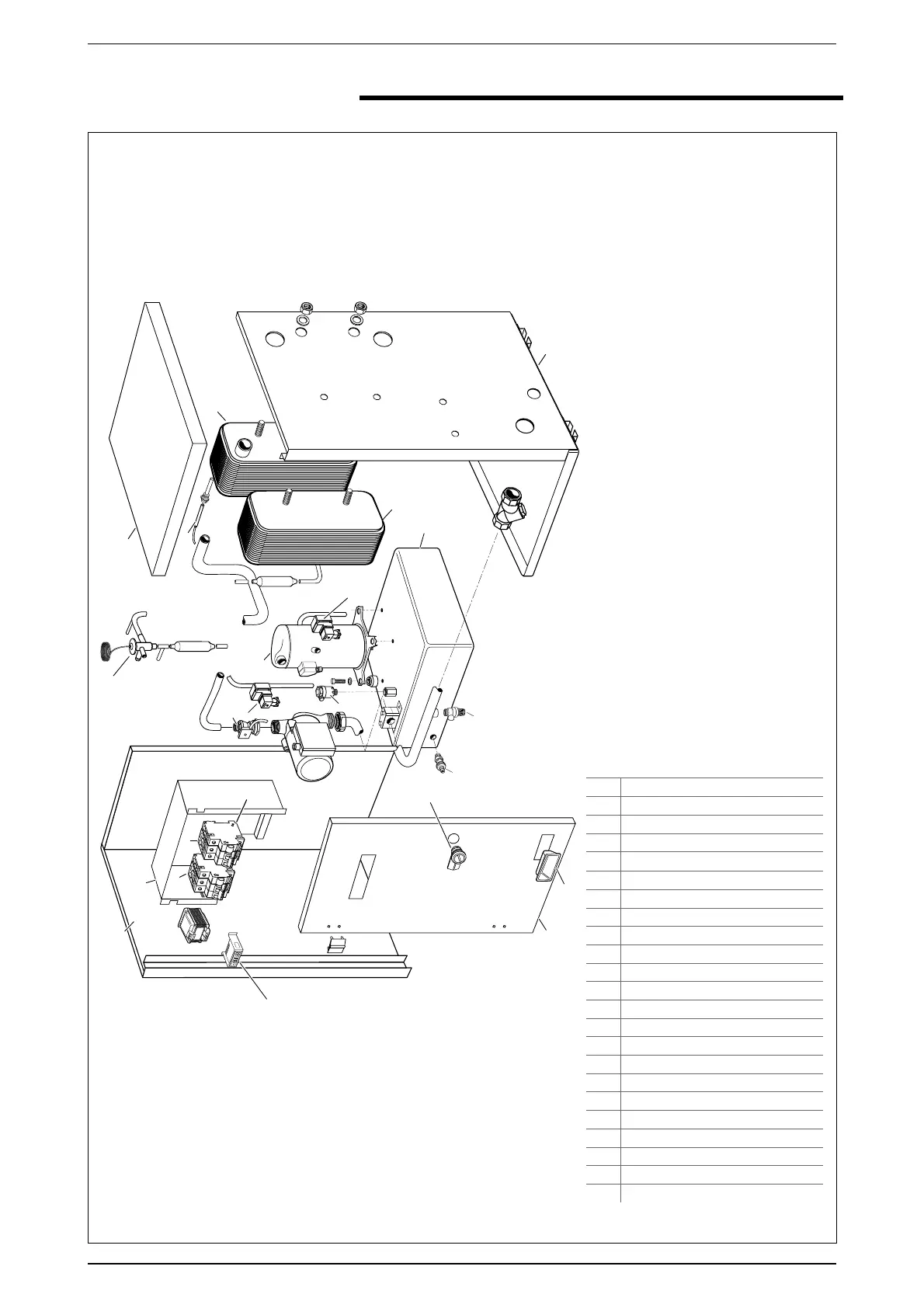

3 DESCRIPCIÓN DE LOS COMPONENTES
1
2
3
4
5
6
7
8
9
11
12
13
10
14
15
18
17
19
16
20
21
22
23
24
LEYENDA
1
Bastidor
2
Caja eléctrica
3
Interruptor MTP
4
Interruptor MTA
5
Bloqueo de seguridad
6
Válvula termostática
7
Tapa
8
Sonda agua NTC 10K L=1,5 M
9
Condensador
10
Evaporador
11
Lateral
12
Filtro oblicuo 1"
13
Acumulador
14
Válvula de seguridad 3 bar
15
Grifo de vaciado
16
Purgador
17
Flusostato
18
Presostato AP de alta presión
19
Compresor
20
Presostato BP de baja presión
21
Cerradura 1/4 de vuelta
22
Manilla
24
Tarjeta de control
VENICE 015 - 020 - 025 - 030 solo frío
