5 CONEXIONES ELÉCTRICAS
i
Todas las operaciones de tipo elé-
ctrico deben ser efectuadas POR
PERSONAL CAPACITADO CON AR-
REGLO A LA LEGISLACIÓN VIGEN-
TE, informado sobre los riesgos
inherentes a tales operaciones y
formado para prevenirlos
i
Las características de las líneas
eléctricas y de sus componentes
deben ser decididas por PERSONAL
AUTORIZADO A REALIZAR PROYEC-
TOS ELÉCTRICOS, con respeto de
la normativa internacional y de la
específica del lugar de instalación
de la unidad
i
Todas las conexiones eléctricas de-
ben cumplir la normativa y legisla-
ción vigentes en el momento de la
instalación
i
Para la instalación remitirse obliga-
toriamente al esquema eléctrico
entregado con el aparato. El esque-
ma eléctrico y los manuales deben
ser conservados adecuadamente
de forma que estén DISPONIBLES
PARA ACTUACIONES FUTURAS EN
LA UNIDAD.
4.1 LÍNEAS Y CARACTERÍSTICAS
ELÉCTRICAS DE LA UNIDAD
NOTA
Las secciones de los cables y las dimen-
siones del interruptor de línea mencio-
nadas en la TAB 4.1.1 son meramente
indicativas, recomendadas para 50 m
como máximo de longitud. El instalador
deberá calcular las dimensiones la línea
de alimentación y de la conexión con la
protección de tierra en función de:
- La longitud
- El tipo de cable
- La absorción eléctrica de la unidad y la
distancias, así como de la temperatura
ambiente.
4.2 CONEXIÓN A LA RED DE ALI-
MENTACIÓN ELÉCTRICA
- Comprobar que la línea de alimenta-
ción eléctrica sea adecuada para la
potencia que debe soportar.
- Proteger los cables utilizando pasaca-
bles de medidas adecuadas.
-
La unidad sale de fábrica completa-
mente cableada, para la puesta en
marcha se necesita disponer del tipo
de corriente eléctrica especificada en
la placa de características de la uni-
dad, seccionada con protecciones en
línea.
Las unidades disponen, para poder efec-
tuar las conexiones eléctricas, de pasaca-
bles, en el panel lateral derecho. (fig. 01)
uno para alimentación eléctrica, el otro
para una posible conexión a PR3 o SDP.
Para la instalación, remitirse al esquema
eléctrico que se entrega con el aparato,
y efectuar las siguientes sencillas opera-
ciones (fig. 01)
1. Abrir la puerta frontal utilizando la
Cerradura de 1/4 de vuelta
.
2. Hacer pasar el cable de alimentación
eléctrica por el pasacable
3. Conectar primero a la puesta a tier-
ra, después la línea y e lneutro
- Antes de alimentar eléctricamente la
unidad comprobar que se han resta-
blecido las protecciones que habían
sido desactivadas para efectuar los
trabajos.
NOTA:
Comprobar que todos los bornes de Po-
tencia están bien apretados antes de la
primera puesta en marcha y tras 30 días
de la puesta en servicio. Después seme-
stralmente.
Los terminales aflojados pueden producir
el sobrecalentamiento de los cables y de
las componentes.
Las unidades de la serie VENICE ya salen
de fábrica preparadas para ser teleco-
mandadas o accionadas por simples in-
terruttores (interruptor encendido/apa-
gado, calor/frío).
Si se instalaran interruptores para el
mando a distancia, las conexiones a la
regleta de la unidad deberán ser realiza-
das con cables de sección adecuada (TAB
4.1.1.). La máx. distancia permitida es de
30 m para PR3.
ATENCIÓN
Se recuerda que en el caso de no haber
sido conectado el accesorio panel remo-
to, o si después de haber sido conectado
se desea desconectarlo, será necesario
configurar los parámetros H06 y H07
a 0 en la tarjeta del aparato (fig.01), en
caso contrario la unidad no podrá ser
comandada por el panel presente en la
misma. Para esta operación remitirse al
manual de uso.
VENICE (IL) A
SEC. A
(mm
2
)
SEC. B
(mm
2
)
PE
(mm
2
)
015 230V
~
- 50 Hz 13 2,5 0,5 2,5
020 230V
~
- 50 Hz 16 4 0,5 4
025 230V
~
- 50 Hz 20 4 0,5 4
030 230V
~
- 50 Hz 25 6 0,5 6
Tab. 4.1.1
LEYENDA
IL
Interruptor general
SEC.B
Alimentación panel remoto
SEC.A
Alimentación
PE
Tierra
uÛ
uÛ
Cable de
Alimentación
Pasacables

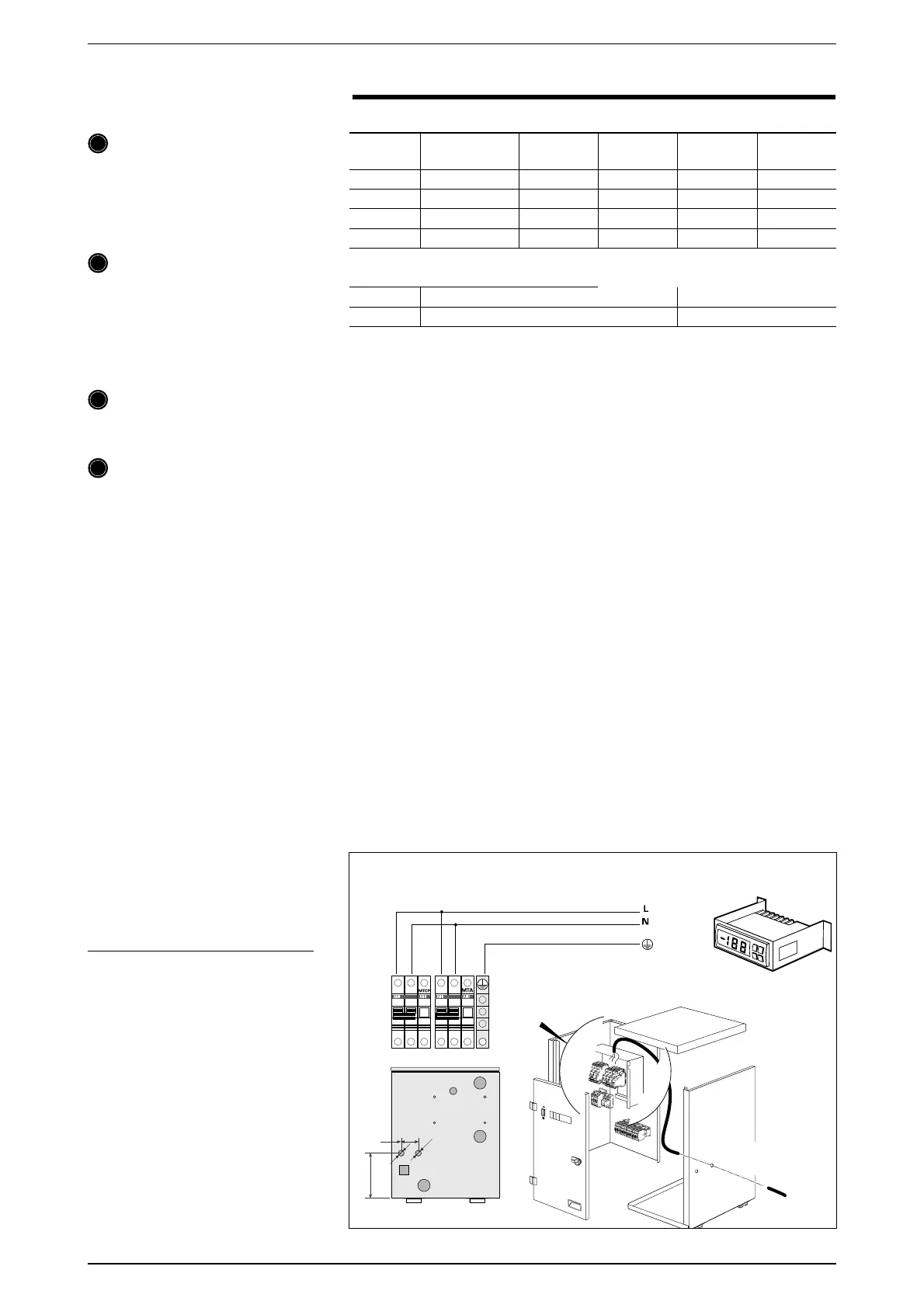

fig. 01
