43

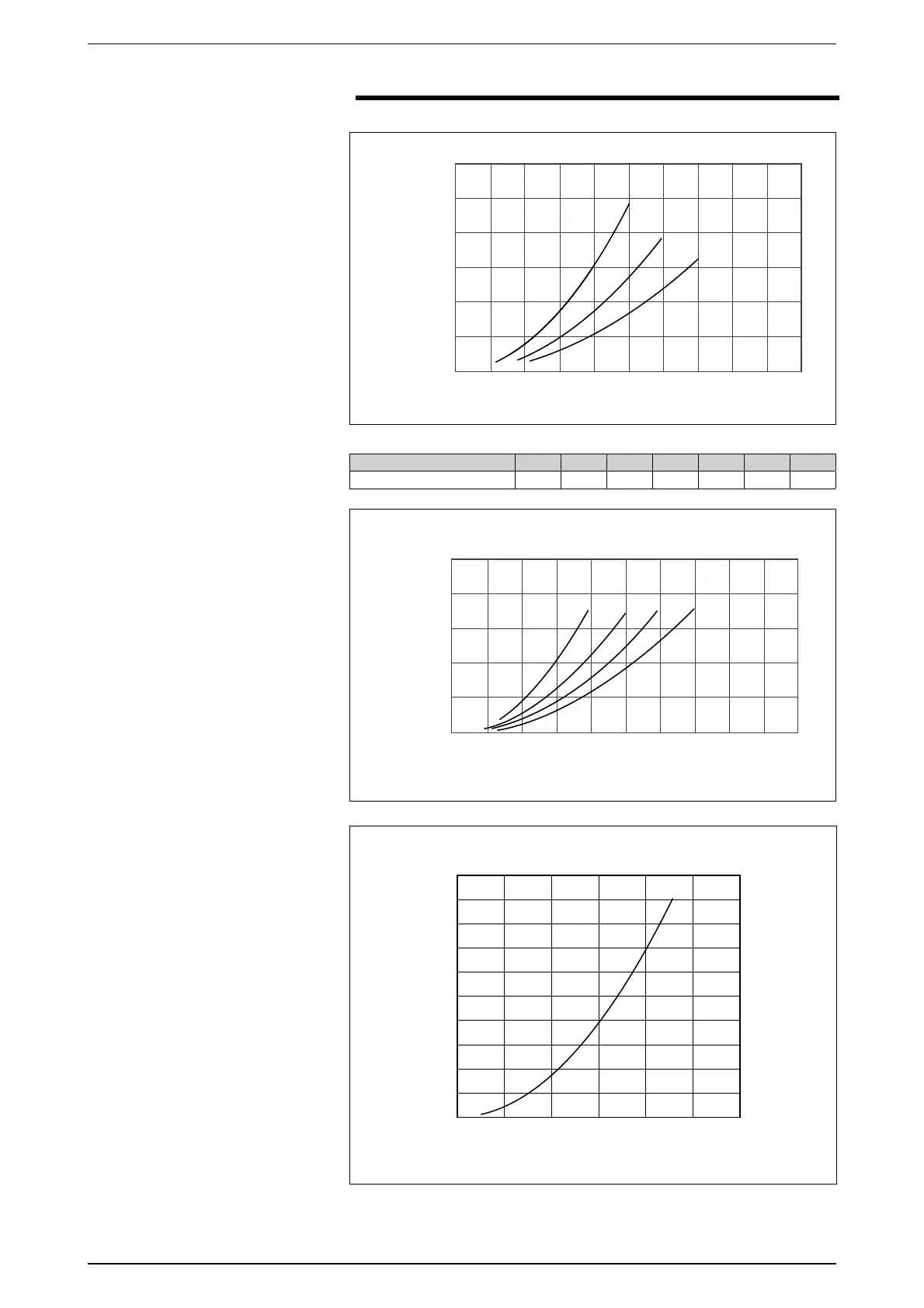

9 PÉRDIDAS DE CARGA
~
~
~
~ ¤
9.1.1 Pérdidas de carga condensa-
dor versión solo frío con fun-
cionamiento en modo frío
FUNCIONAMIENTO MODO FRÍO
Las Pérdidas de carga del diagrama
anterior se refieren a una temperatu-
ra media del agua de 30 °C. La tabla
siguiente muestra la corrección que
debe aplicarse a las Pérdidas de carga
cuando varía la temperatura media del
agua.
Caudal agua l/h
kPa
Temperatura media agua °C
5 101520304050
Coeficiente multiplicativo 1,07 1,05 1,04 1,02 1 0,98 0,96
DESCRIPCIÓN
FILTROS 1"
filtro de chapa microestirada, rom-
boidal de acero INOXIDABLE AISI
304
Distancia de paso orificios 1.5 mm
Diámetro interior orificio 400 µ
número orificios por cm2 150
% vacío sobre lleno 38%
Diámetro malla 20-25 mm
~
~
~ ~
~
9.1.2 Pérdidas de carga condensa-
dor versión Bomba de calor
con funcionamiento en modo
frío
Caudal agua l/h
kPa
~~Û
~
~
~
9.1.3 Pérdidas de carga filtro agua
Caudal agua l/h x 1000
kPa
