El aparato debe ser instalado de
acuerdo con la legislación vigente
en el país de destino.
i
Antes de realizar los trabajos de
instalación es necesario efectuar
controles de seguridad para redu-
cir los posibles peligros al mínimo.
Todo el personal implicado debe
estar informado sobre las ope-
raciones y los posibles peligros
inherebntes antes de iniciar las
operaciones de instalación de la
unidad.
4.1 CIRCUITO HIDRÁULICO
INTERNO (equipamiento de
serie)
VENICE de serie se entrega con los si-
guientes componentes hidráulicos:
• Versión solo frío (TAB. 01)
- Filtro agua ø 1" de protección del cir-
culador y del evaporador
- Válvula de seguridad calibrada a 3
bar
- Circulador
- Flusostato
- Evaporador
- Condensador
- Acumulador
- Purgador
• Versión bomba de calor (TAB. 02)
- Filtro agua ø 1"
Uno para protección del circulador y
del evaporador
Otro para protección del condensa-
dor
- Válvula de seguridad calibrada a 3
bar
- Circulador
- Flusostato
Uno después del circulador
Otro después del filtro anterior al
condensador
- Evaporador
- Condensador
- Acumulador
- Purgador
4.2 CIRCUITO HIDRÁULICO
EXTERNO (recomendado)
Examinar el circuito hidráulico interno.
Después recomendamos instalar los
siguientes componentes:
– acoplamientos flexibles para alta
presión, para evitar la transmisión
de vibraciones a los conductos de la
instalación
– válvulas manuales de corte entre la
unidad y el resto de la instalación,
para facilitar las operaciones de
mantenimiento sin tener que vaciar
toda la instalación
– alimentador automático de la instala-
ción con manómetro
– vaso de expansión
Antes de efectuar la conexión es conve-
niente que circule agua por los conduc-
tos para eliminar los posibles cuerpos
extraños que puedan afectar al funico-
namiento del aparato.
NOTA
Los conductos hidráulicos de unión
dedeben ser dimensionados adecuada-
mente y garantizar un caudal de entra-
da constante al evaporador.
4 CIRCUITO HIDRÁULICO







~~~
~ 


~   

~~

 
8
9
:
;

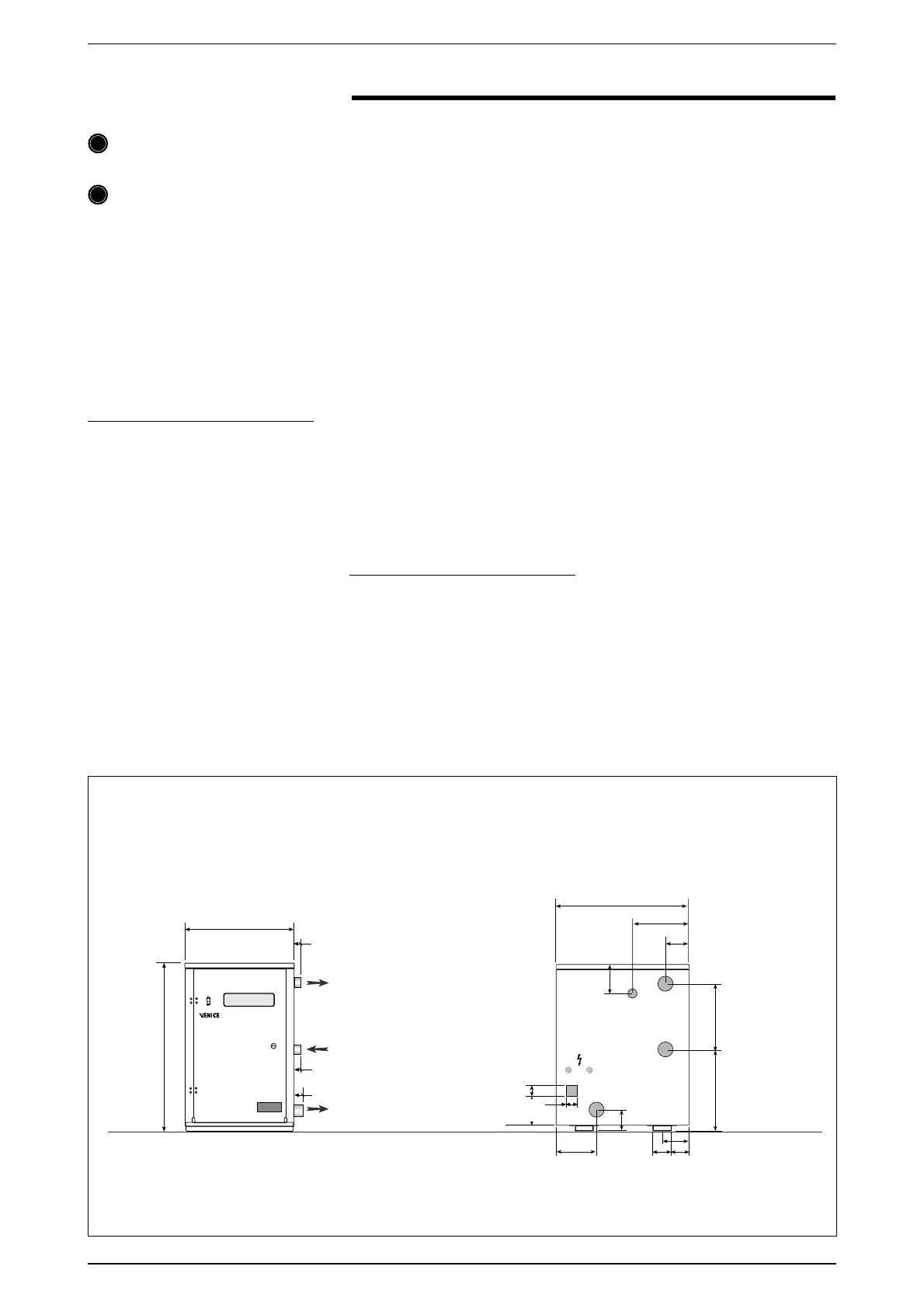

SALIDA agua circuito externo 1" M gas
ENTRADA agua circuito externo 1" M gas
SALIDA para servicios
Conexiones hidráulicas
