5.3. Montaggio della canna fumaria a tetto
La caldaia può essere fornita solo con la canna fumaria originale della Alde. La canna fumaria non
deve essere bloccata.
massima di 30° è accettabile).
• Nessun oggetto può essere installato sul tetto entro un raggio di 200 mm dalla canna fumaria.
• La distanza laterale dalla presa di ventilazione deve essere di almeno 300 mm.
• Contrassegnare il punto in cui deve essere installata la canna fumaria e praticare un foro di
Ø 76 mm sul tetto.
• Montare la canna fumaria sul soffitto. Sigillare tra rondella di fissaggio (Fig. 4, punto 1) e tetto
(Fig. 4, punto 2) con sigillante per uso carrozzeria e fissare la canna fumaria con 6 viti filettate.
Rischio di incendio/esplosione
e liquidi combustibili vicino al camino.

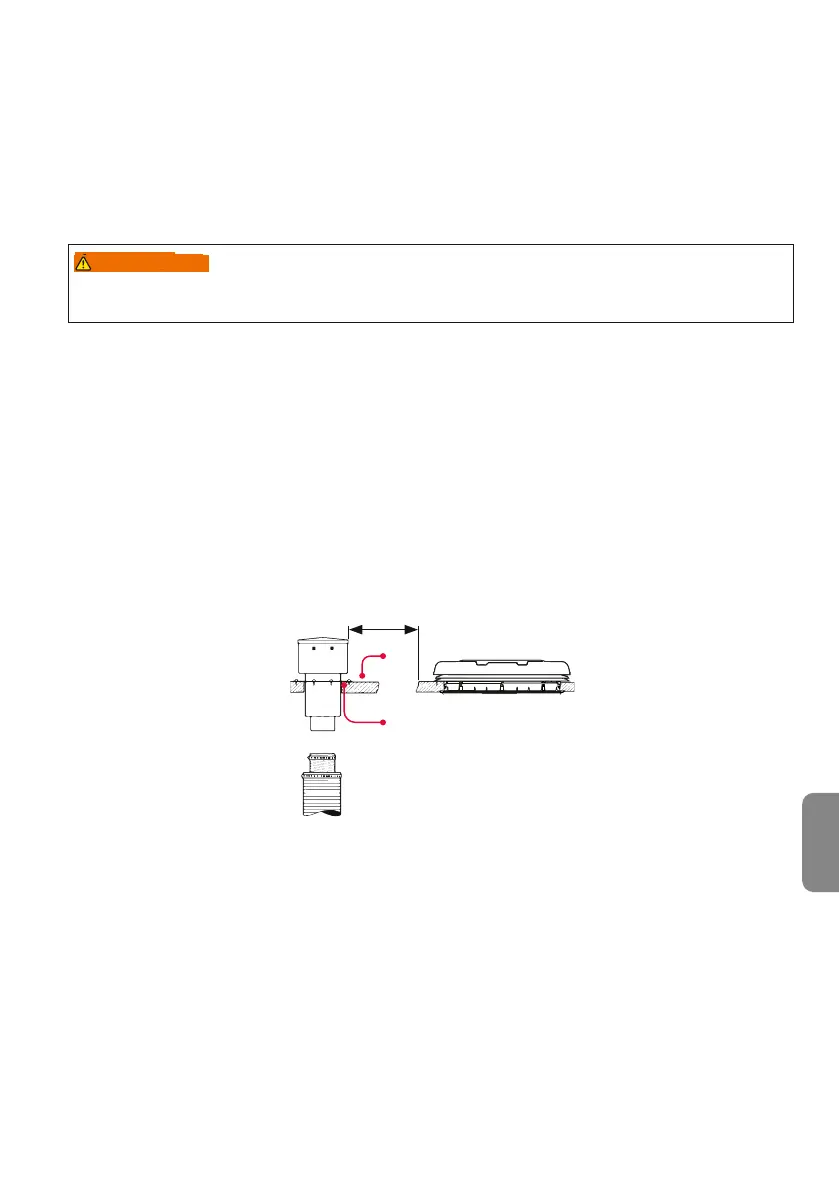

Fig. 4. Montaggio della canna fumaria a tetto
Le dimensioni dell'incasso secondo la Fig. 3 sono le dimensioni minime consigliate per l'installazione
di una caldaia.
Lo spazio in cui è installata la caldaia deve essere ventilato, l'area di ventilazione deve essere di alme-
no 70 cm
2.
AVVERTENZA
300 mm
1
2
