5.4. Montaggio della canna fumaria a tetto
La caldaia deve essere installata insieme alla canna fumaria originale della Alde, non montare mai
la canna fumaria a parete sul pavimento o sul tetto. La canna fumaria non deve essere bloccata.
Quando si sceglie la posizione, tenere presente che la canna fumaria dovrebbe sempre ricevere una
•
che l'aria possa circolare liberamente lungo la canna fumaria.
• La distanza laterale dalla parte sporgente deve essere di almeno 200 mm, vedi Fig. 6.
•
apertura o dalla presa di ventilazione. La canna fumaria inoltre non deve essere installata sotto una
• La distanza dalla canna fumaria alla presa di ventilazione sotto il veicolo dovrebbe essere di almeno
300 mm.
• La distanza dalla canna fumaria al punto di riempimento o ventilazione per il combustibile deve
essere di almeno 500 mm.
Per garantire il funzionamento della caldaia, nessun oggetto deve essere installato entro un raggio
devono essere rispettate.
Per fare questo:
• Contrassegnare il centro in cui deve essere installata la canna fumaria. Quindi praticare un foro di
Ø 83 mm sulla parete esterna.
•
l'alto, la canna fumaria è contrassegnata come "TOP/OBEN" (parte in alto/parte in basso).
•
devono essere utilizzati sigillanti per guarnizioni.
• Quindi, assemblare il cappuccio di plastica (Fig. 7, punto 3) e l'O-ring (Fig. 7, punto 4) con le due viti
in dotazione.

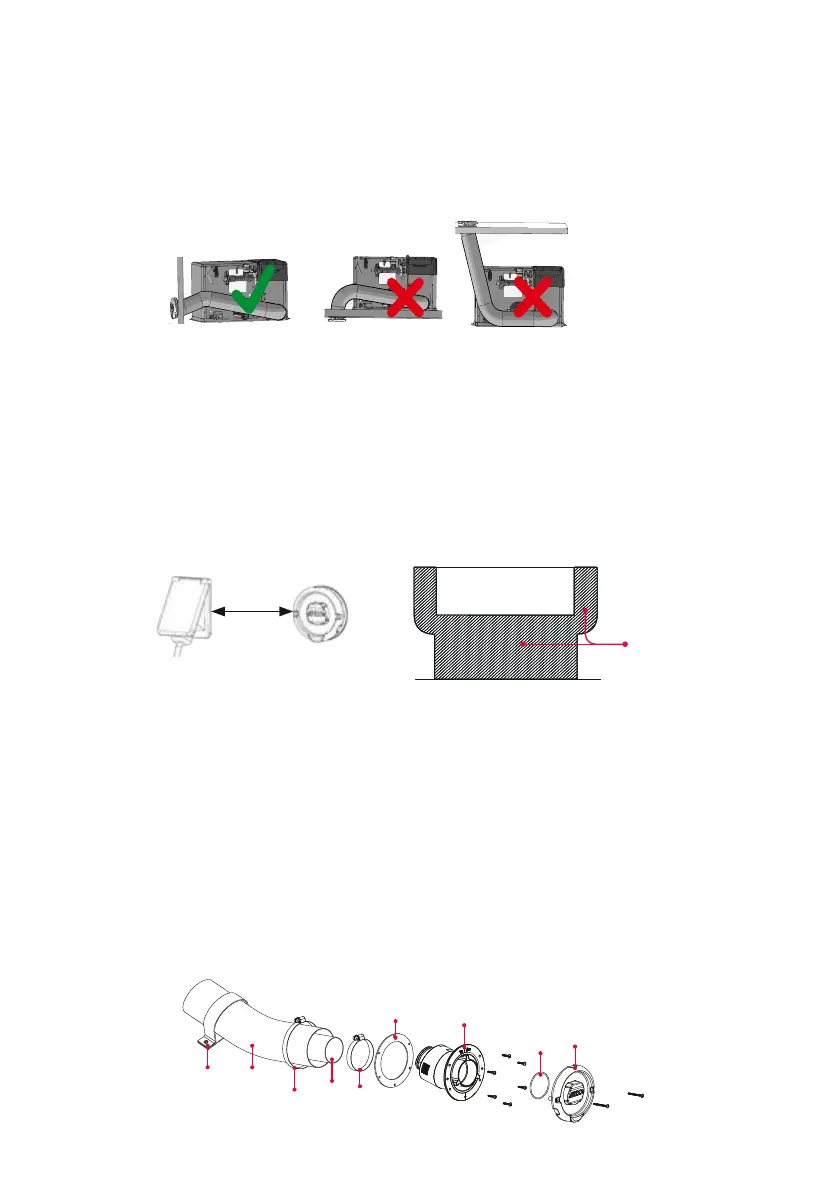

Fig. 7. Montaggio della canna fumaria a parete
1
2
3
4
5
6
7
8
9
Fig. 5. Posizione canna fumaria a parete
200 mm
Finestrino
Zona non
consentita
Fig. 6. distanza dalla canna fumaria a parete
