126
Posizionamento
alternativo del vaso
di espansione
Posizionamento
alternativo del vaso
di espansione
Aria fuori
Glicole dentro
Scarico attraverso il pavimento
Scarico attraverso il pavimento
Valvola di non ritorno
Valvola di non ritorno

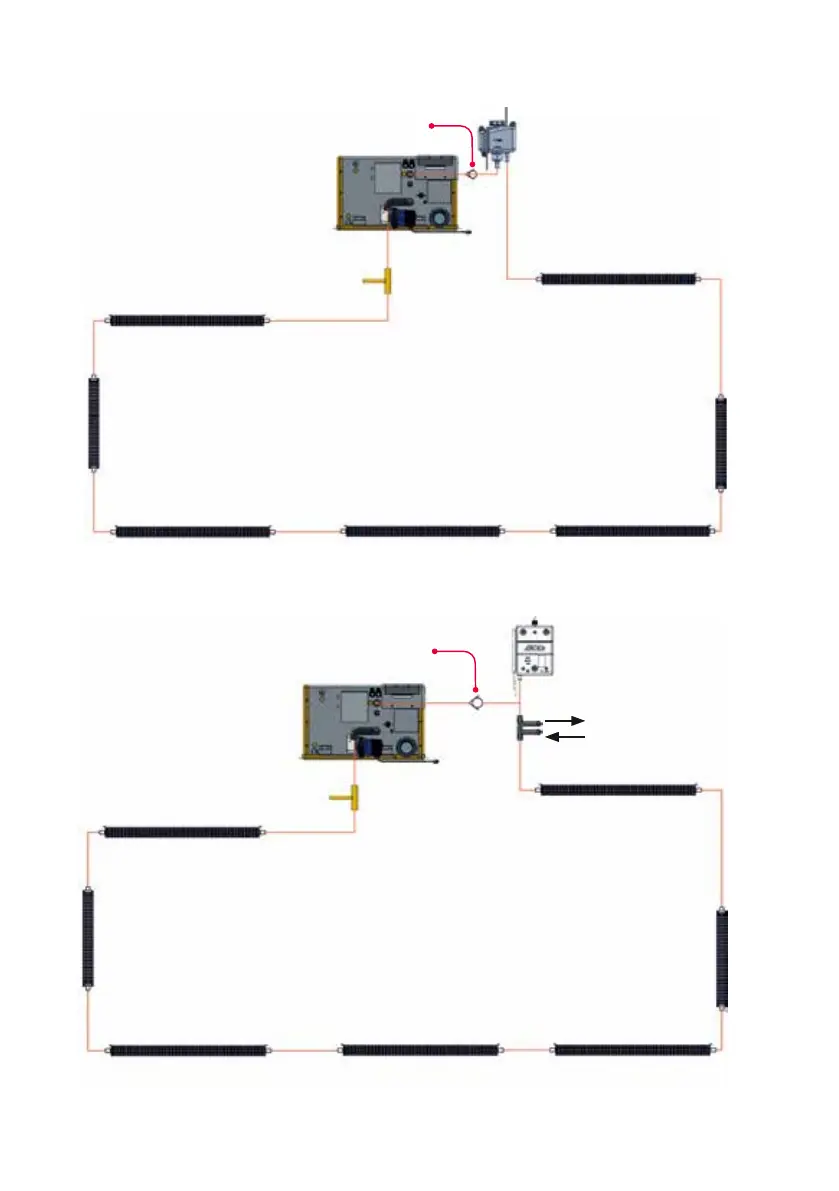

5.7 Collocamenti alternativi del vaso di espansione, sistema a 1 zona
Fig. 11. Impianti a 1 zona con deusso in vasi di espansione
Fig. 12. Impianto a 1 zona con montante per vasi di espansione
1 zona
1 zona
