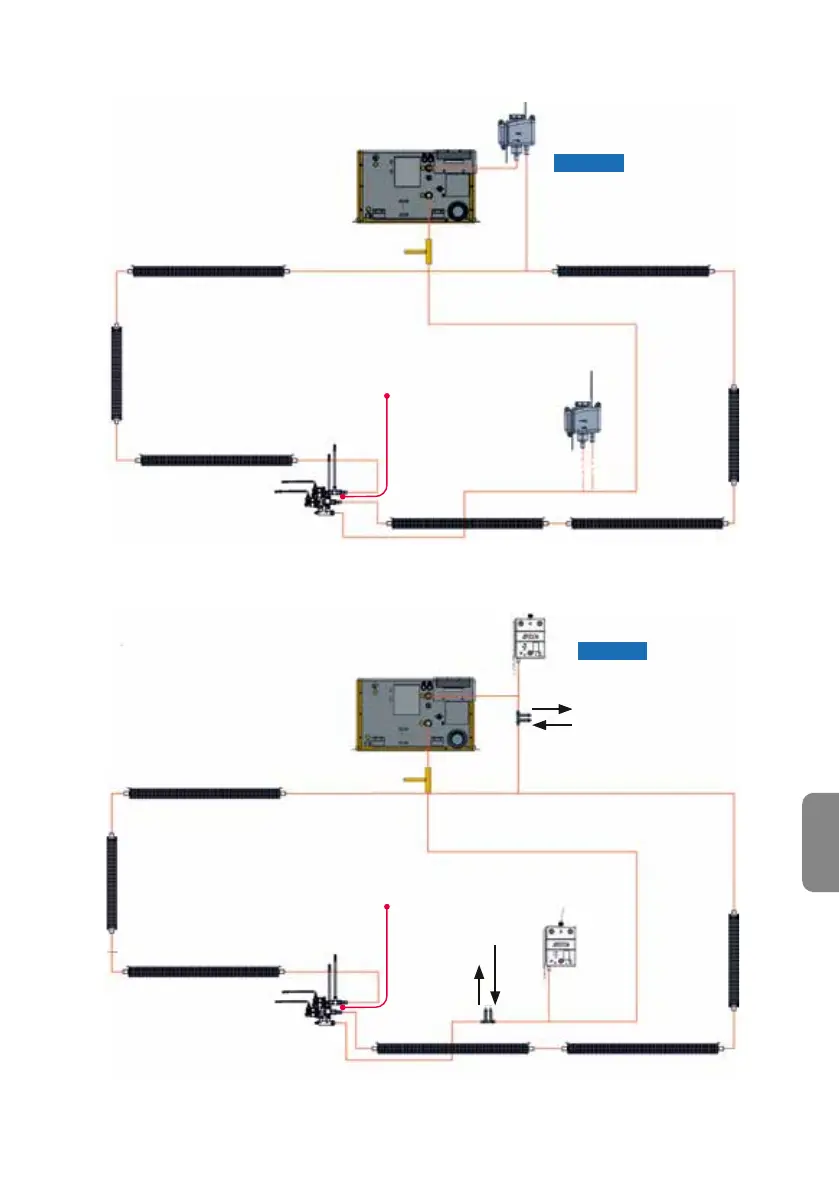

Fig. 13. Impianti a 2 zone con deusso in vasi di espansione
Fig. 14. Impianto a 2 zone con montante per vasi di espansione
5.8 Collocamenti alternativi del vaso di espansione, sistema a 2 zone
Posizionamento
alternativo del vaso di
espansione
Posizionamento
alternativo del vaso
di espansione
Aria fuori
Glicole dentro
Zone 1
Zone 1
Zone 2
Zone 2
Scarico attraverso il pavimento
Scarico attraverso il pavimento
Valvole di non ritorno
Valvole di non ritorno
Pompe
Pompe
Aria fuori
Glicole dentro
2 zone
2 zone
Posizionamento alternativo
del vaso di espansione
Non per 3030 Plus
AVVISO
Posizionamento alternativo
del vaso di espansione
Non per 3030 Plus
AVVISO
