131
IT
5.13 Collegamento GPL
Rimuovere il tappo di protezione dal tubo del gas sulla caldaia
(Fig. 18).
rame o acciaio di Ø 8 mm e collegata al collegamento GPL
della caldaia con accoppiamento di bloccaggio. Quando
si installano le tubazioni, tenere presente che tutti i giunti/
collegamenti devono essere facilmente accessibili e che la
caldaia possa essere smontata per la manutenzione.
• Il collegamento GPL alla caldaia deve avere un rubinetto di
arresto separato facilmente accessibile.
• La caldaia deve essere collegata alla bombola di GPL con
una valvola di riduzione omologata con una pressione di 30 mbar.
vicino possibile alla valvola di riduzione.
6. Installazione del Pannello di controllo 3030112
Il pannello di controllo 3030112 (rosso) è destinato alle caldaie Alde Compact 3030/3030 Plus.
Il pannello di controllo deve essere posizionato ad un'altezza di almeno 1 metro dal pavimento,
Non dovrebbe neancheessere posizionato sulla parete esterna o vicino a oggetti alimentati a calore,
come lettori CD, frigoriferi e lampade, in quanto ciò potrebbe causare una temperatura errata.
Lo spazio dietro il pannello dovrebbe essere ben ventilato.
Se il termostato della stanza sul pannello è interessato, un sensore esterno deve essere collegato
al pannello.
1. Eseguire i fori per il pannello di controllo come in Fig. 19, punto 3. Collegare il Pannello di Con-
trollo alla caldaia come in Fig. 20, pagina 133.
2. Avvitare il pannello di controllo e premere la parte anteriore. Fissare il cablaggio in modo che

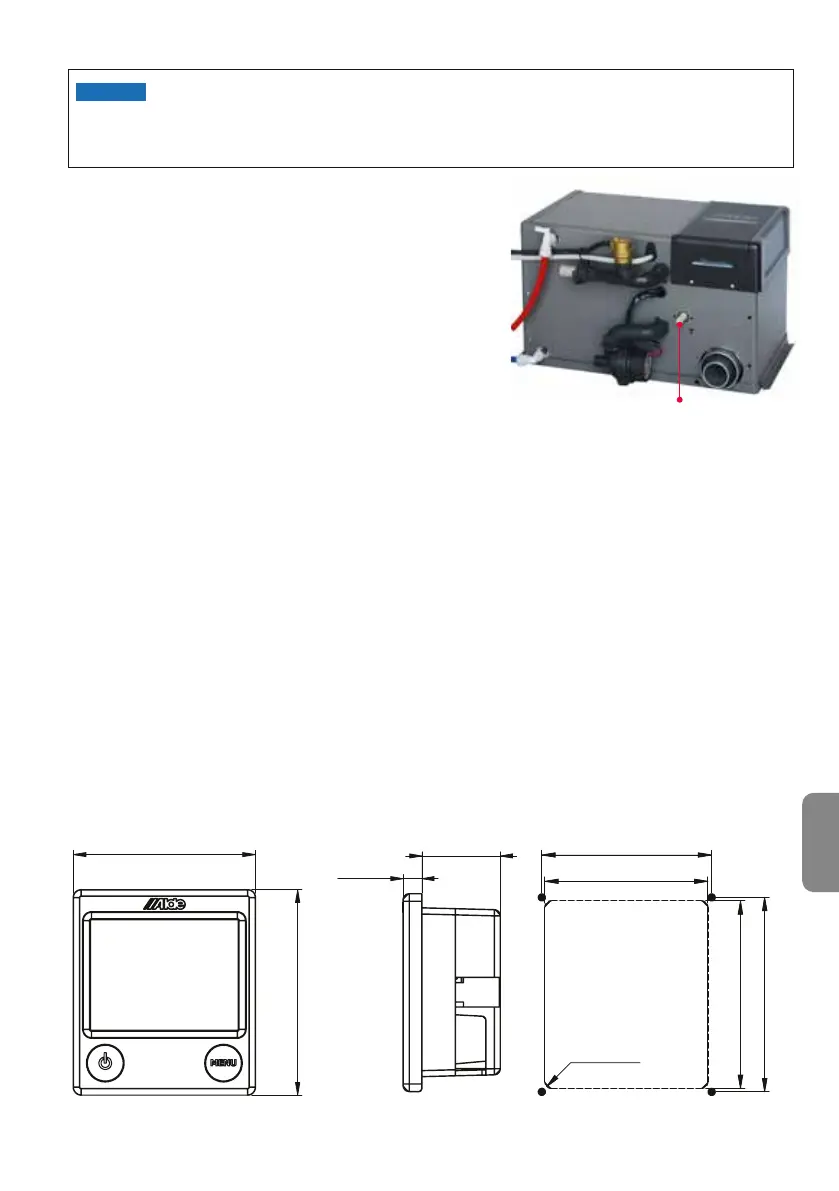

Fig. 18, Collegamento GPL
Le disposizioni nazionali in vigore sono rispettate al momento dell'installazione del sistema GPL.
12. Controllo dell'installazione.
86 mm
97 mm
84 mm
73 mm
R3(4x)
76 mm
87 mm
9 mm
38,5 mm
Fig. 19, Pannello di controllo dimensioni
1 2 3
