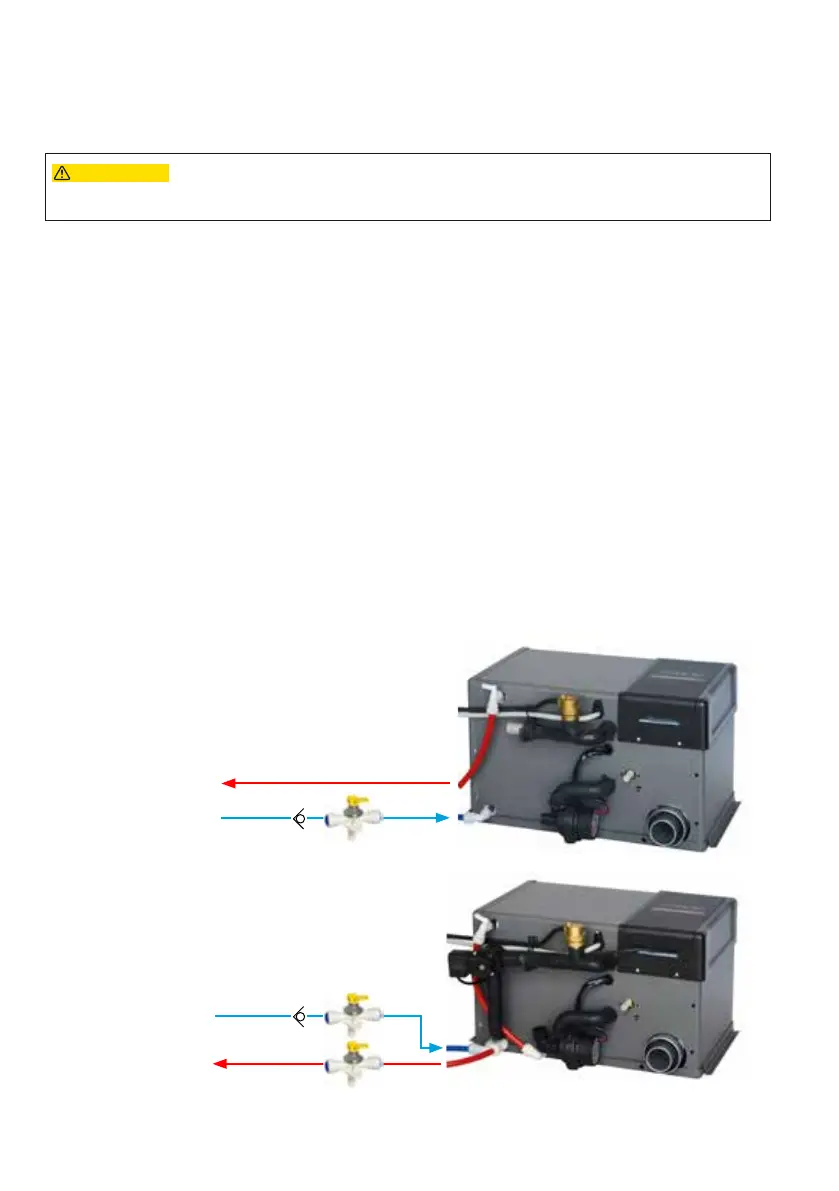

Fig. 17, Posizionamento della valvola di non ritorno sulla linea dell'acqua dolce
Acqua calda in uscita
Acqua calda in uscita
Acqua dolce in entrata
Alde Compact 3030
Alde Compact 3030 Plus
Acqua dolce in entrata
5.12 Installazione della valvola di sicurezza/scarico
Possono essere utilizzate solo valvole originali Alde. La valvola di sicurezza/scarico è montata sul tubo
d'ingresso dell'acqua dolce (Fig. 17).
1. Praticare nel pavimento un foro Ø 16 mm per lo scarico della valvola di sicurezza/scarico. Avvita-
re quindi al pavimento la valvola di sicurezza/scarico.
2.
3.
4.
5.
6. Per 3030 Plus: Praticare nel pavimento un foro Ø 16 mm per lo scarico della valvola di sicurezza/
scarico. Avvitare quindi al pavimento la valvola di sicurezza/scarico. Questa operazione deve
7.
8.
9.
Estrarre il tubo dal pavimento. Troncare il tubo con un angolo di 30° rispetto alla direzione di
