5.11 Collegamento al sistema dell'acqua dolce
valvola miscelatrice, Art. No. 3102003. Vale solo per Alde Compact 3030 Plus.
L'acqua dolce in entrata ha una marcatura blu (Fig. 15/16, punto 4) e l'acqua calda in uscita ha un
contrassegno rosso (Fig. 15/16, punto 5).
• Una valvola di sicurezza deve essere sempre montata sullo scaldabagno, vedere la sezione
5.12 Installazione della valvola di sicurezza/scarico. Se la pressione in ingresso allo scaldabagno
supera 0,3 MPa (3 bar), è necessario installare un riduttore di pressione. La valvola di riduzione
di almeno 5 l/min.
• Tra la pompa dell'acqua e la valvola di sicurezza/scarico dovrebbe essere montata anche una
Fig. 17, pagina 130.
• 3030 Plus: Per garantire che il sistema possa essere scaricato dall'acqua ed evitare il congela-
mento, montare anche una valvola di sicurezza/scarico sull'acqua calda in uscita.
Assicurarsi che entrambe le valvole di sicurezza/scarico siano aperte durante lo scarico montan-
dole una accanto all'altra.
• 3030 Plus: Per garantire la pressione dell'acqua calda è necessario installare una pompa per
acqua dolce in grado di sopportare una contropressione di 0,3 bar ma che eroghi comunque
5 l/ min. Altri accessori e tubi dell'acqua lunghi possono aumentare la contropressione nel siste-
1
1
5
4
2
2
3
6
6
3
4
5

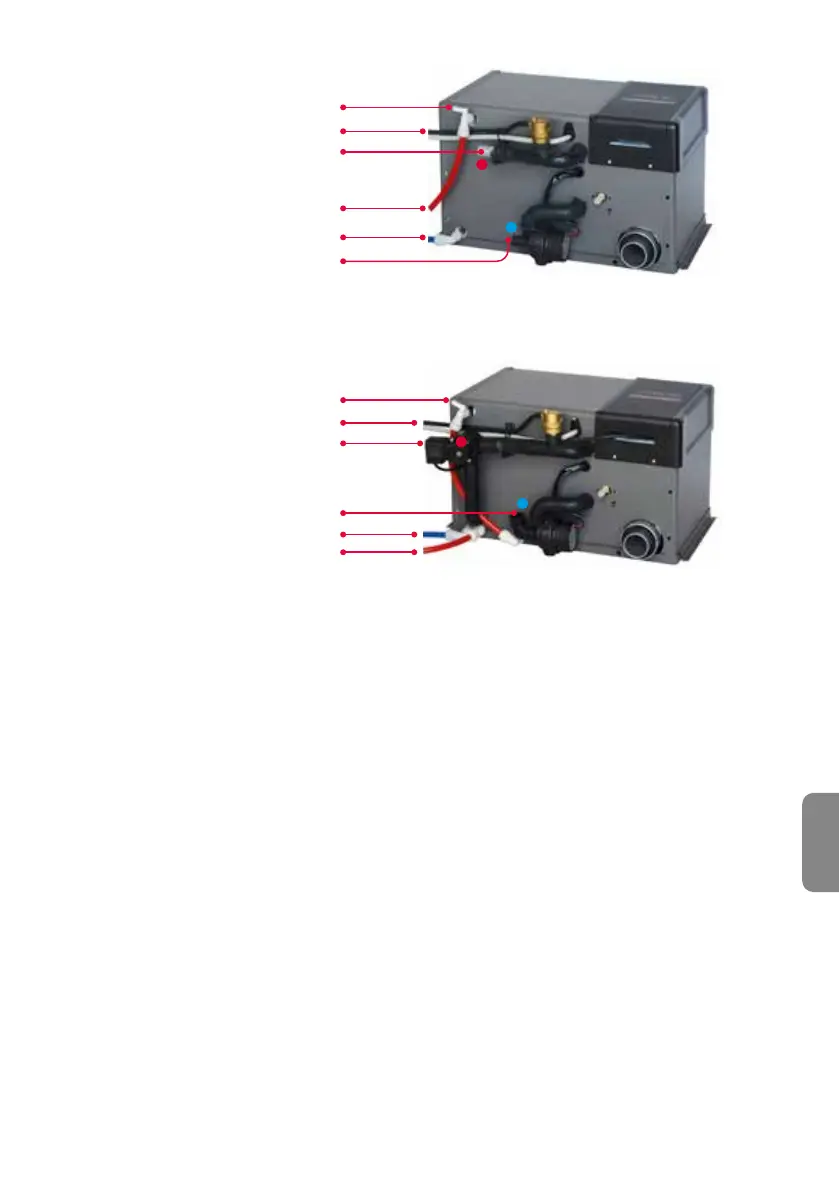

Fig. 15. Collegamenti alla caldaia Alde Compact 3030
Fig.16. Collegamenti alla caldaia Alde Compact 3030 Plus
