21
SE
OUT 12V DC
CONNECTED
TO HEATER
8. Kabelanslutning
Anslut de olika zonerna samt optionkort enligt följande anvisningar. Om AC (tillval) kopplas till röd
kontakt på Alde Manöverpanel behövs splitter (art. nr. 36120-01), samt adapter (art. nr. 39050-00175).
Endast 1 st AC kan kopplas till Alde värmesystem.
8.1 Optionkort
Produkter markerade (*) är tillval.
Klamra eller fäst inte 12 V- eller givarkablar tillsammans med 230 V-kablar. Kablarna bör inte
placeras nära varandra. Om kablarna är hopbuntade ökar risken för funktionsfel under drift.
För att undvika funktionsfel, använd endast originalkablar från Alde.

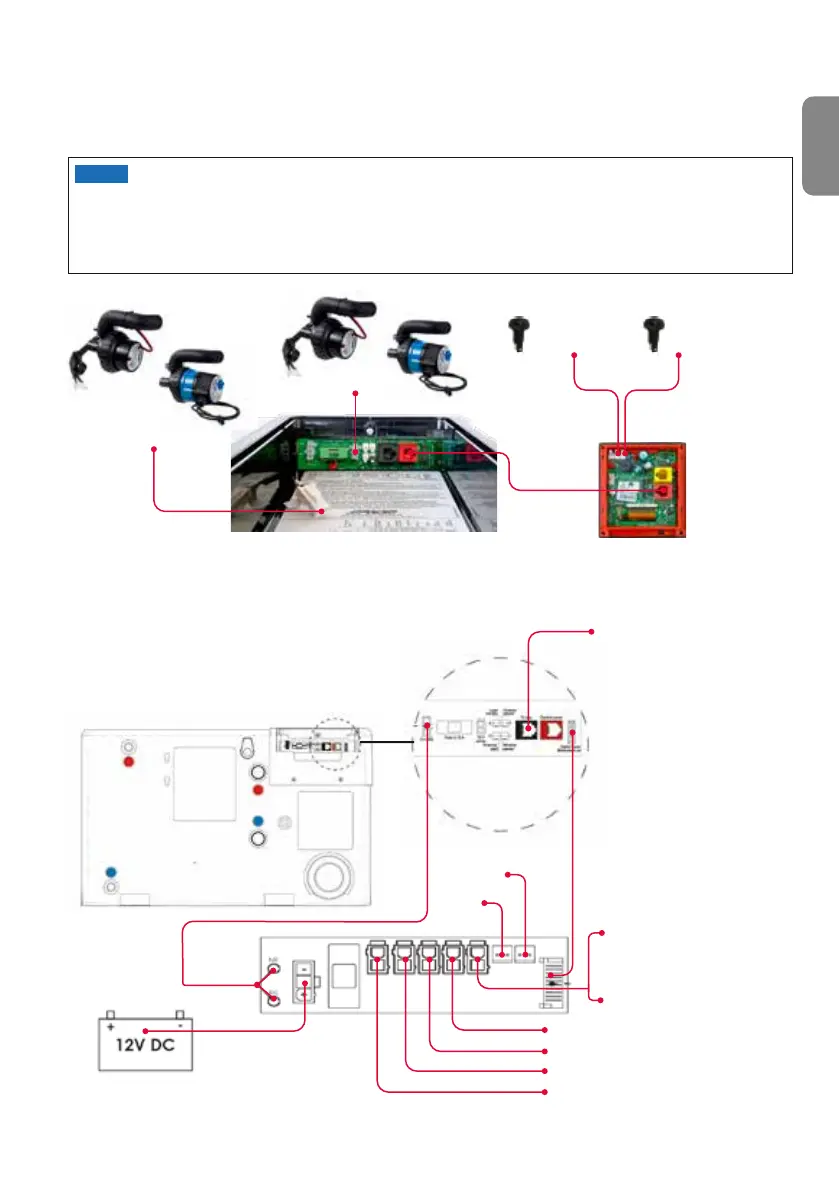

Fig. 21. Anslutning optionkort (art nr. 3020023)
Givare zon 1
3010238
Givare zon 2
3010238
Fig. 20. Kabelanslutningar i servicelucka
Manöverpanel
3030112
Pump zon 2
Pump zon 1
*Truma AC el. iNet
ansluts till TIN-busporten
*Klimatautomatiken
fungerar med:
- Truma Aventa Comfort
- Truma Aventa Eco
- Truma Saphir Compact
RC
- Truma Saphir Compact
(serier >23091001)
Saphir Compact behöver en
Truma adapter 39050-00175
Kretskort på värmepannan
Alde Compact 3030/3030
Plus
Optionkort till Alde Compact 3030/3030 Plus
JP1: Pump golvvärme
JP3: Engine Pre heat Pump
JP4: Alde Flow pump/3-vägsventil
FUSE
3,15 A
Eis Ex
Gas level
sensor
JP5: Vid 1 Zon,
12 V Signal för indikation
på ev gas (R122)
