9. El-anslutning
9.1 Anslutning 12 V DC
• 12 V-matningen till värmepannan ska dras direkt från batteriet via fordonets huvudbrytare
i viloläge eller är avstängd).
•
batteriet och värmepannan ska ha ledartvärsnittarea 1,5 mm
2
upp till 20 meters längd (10 m för plus-
kabeln och 10 m för minuskabeln). För längre kabel ska ledartvärsnittarean vara 2,5 mm
2
.
• Om transformator används istället för batteri ska den vara av god kvalitet som avger jämn likström,
inte pulserande likström.
•
9.2 Anslutning 230-240 V AC
Värmepannan ska förses med en fast anslutning till 230 V AC och säkras med:
• 10 A säkring vid 2 kW elpatron,
• 16 A säkring vid 3 kW elpatron.
• 230 V AC måste vara noga skilt från 12 V.
•
stickpropp eller en allpolig brytare.
Anslut inte 12 V till värmesystemet innan värmesystemet är fyllt med glykolblandning.
För att undvika funktionsfel, använd endast originalkablar från Alde.
Klamra eller fäst inte 12 V- eller givarkablar tillsammans med 230 V-kablar. Kablarna bör inte
placeras nära varandra. Om kablarna är hopbuntade ökar risken för funktionsfel under drift.
Det får inte förekomma spänningsspikar eller spänningsförlust i 12 V-matningen till värmepannan.
El-olycksfall
Värmepannan ska vara skyddsjordad.
1. Strömbrytare
2. Huvudsäkring, 5 A
3. Kopplingsplint för 12 V in
4. Batteri 12 V

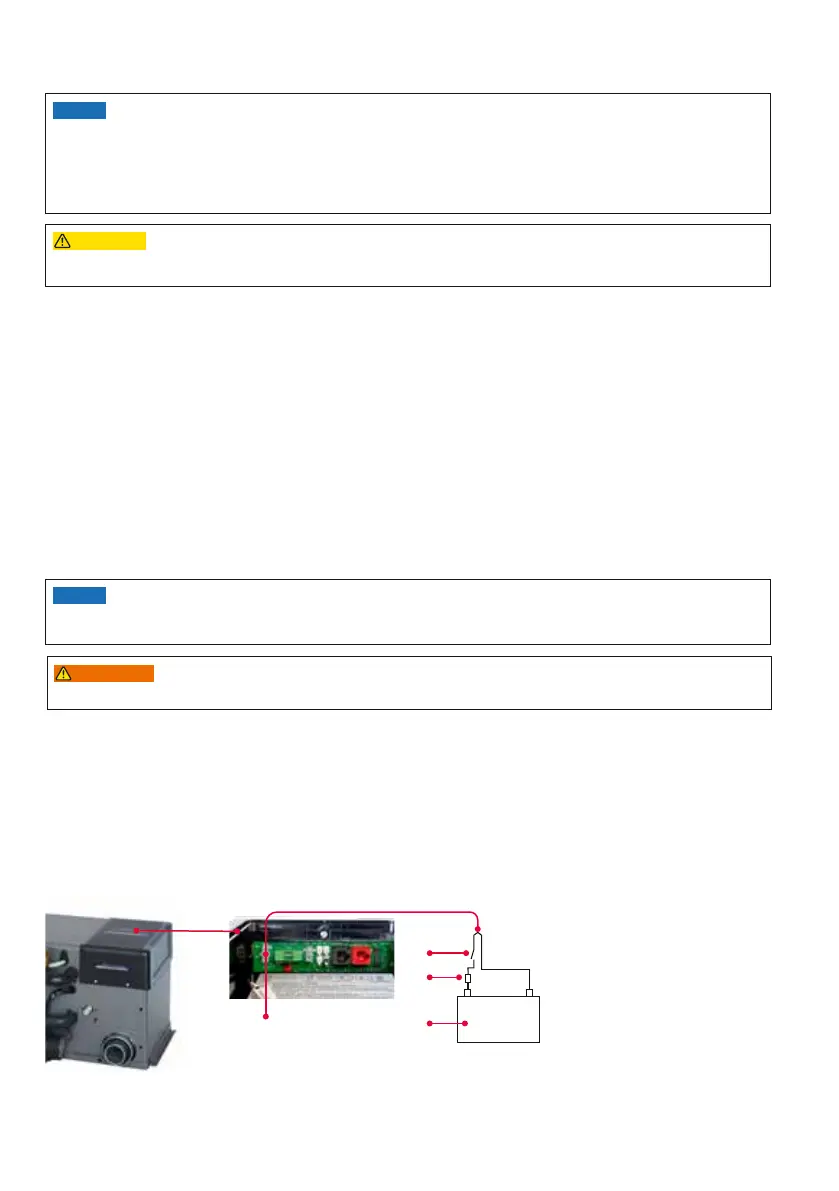

Fig. 22. El-anslutningar värmepanna
3
12V DC
+
-
1
2
4
