73
DE
5.11 Anschluss an das Frischwassersystem
Damit der eingebaute Warmwasserbereiter im Heizkessel funktioniert, muss er an das Frischwasser-
system des Fahrzeugs angeschlossen werden. Damit kein zu heißes Wasser in die Wasserhähne
gelangt, muss ein Mischventil, Art.-Nr. 3102003, montiert werden (Gültig nur für Alde Compact 3030
Plus). Zugeführtes Frischwasser ist blau dargestellt (Abb. 15/16, Punkt 4), abgehendes Warmwasser
rot (Abb. 15/16, Punkt 5).
• Am Warmwasserbereiter ist grundsätzlich ein Sicherheitsventil zu montieren, siehe Abschnitt
5.13, Einbau des Sicherheits-/Ablassventils. Wenn der Eingangsdruck zum Warmwasserbereiter
0,3 MPa (3 bar) überschreitet, muss ein Druckminderungsventil installiert werden. Das Druckmin-
derungsventil ist auf max. 0,3 MPa (3 bar) einzustellen und muss eine Kapazität von mindestens
5 l/min aufweisen.
• Außerdem ist zwischen der Wasserpumpe und dem Sicherheits-/Ablassventil ein Rückschlag-
siehe Abb. 22, Seite 18.
• 3030 Plus: Damit das Wasser aus dem System abgelassen werden kann und keine Frostschä-
den entstehen, ist auch an der abgehenden Warmwasserleitung ein Sicherheits-/Ablassventil
zu montieren.
Montieren Sie beide Sicherheits-/Ablassventile nebeneinander, damit beim Entleeren beide
• 3030 Plus: Um einen ausreichenden Warmwasserdruck sicherzustellen, ist eine Frischwasser-
pumpe zu installieren, die einem Gegendruck von 0,3 bar standhält und dabei eine Pumpenleis-
tung von 5 l/min liefert.
Weiteres Zubehör und lange Wasserleitungen können den Gegendruck im System erhöhen
und die Anforderungen an die Frischwasserpumpe erhöhen.
1
1
5
4
2
2
3
6
6
3
4
5

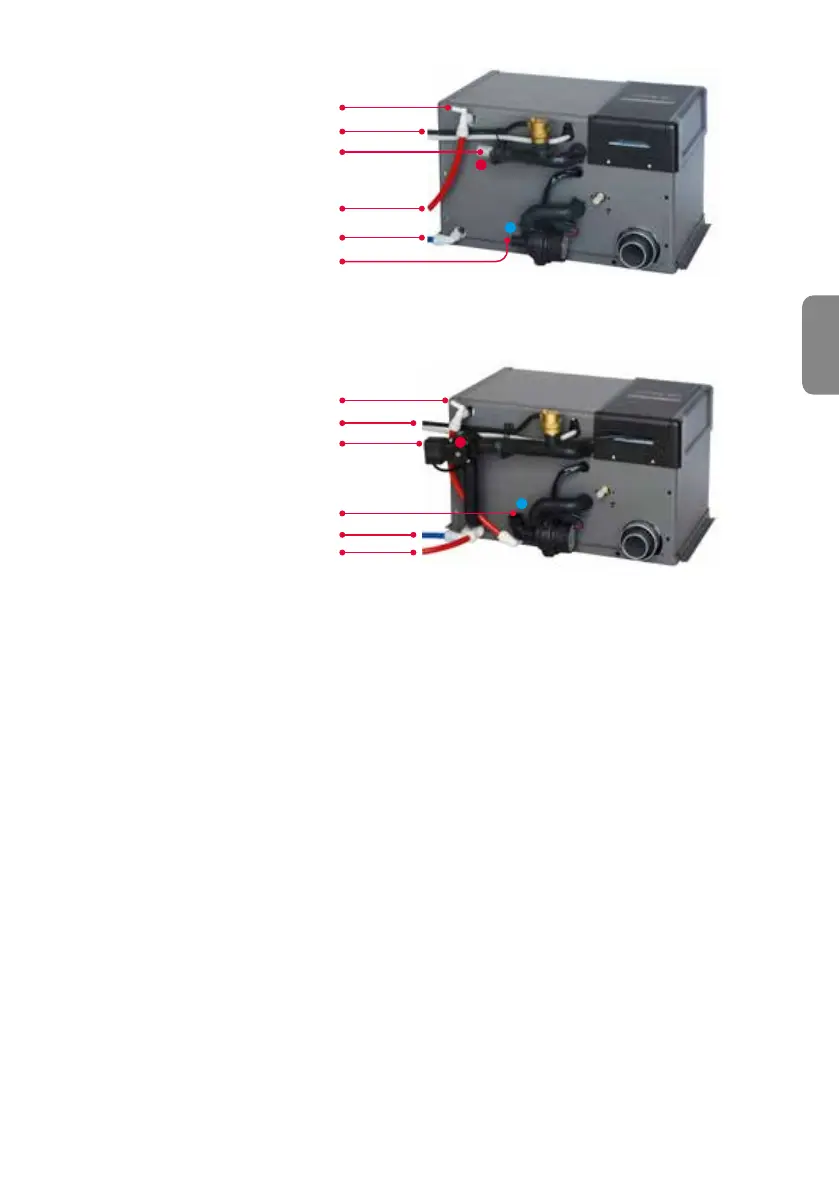

Abb. 15. Anschlüsse am Heizkessel Alde Compact 3030
Abb.16. Anschlüsse am Heizkessel Alde Compact 3030 Plus
