74
Das Sicherheits-/Ablassventil darf nicht höher als der Schlauchanschluss am Heizkessel installiert werden.
VIKTIGT

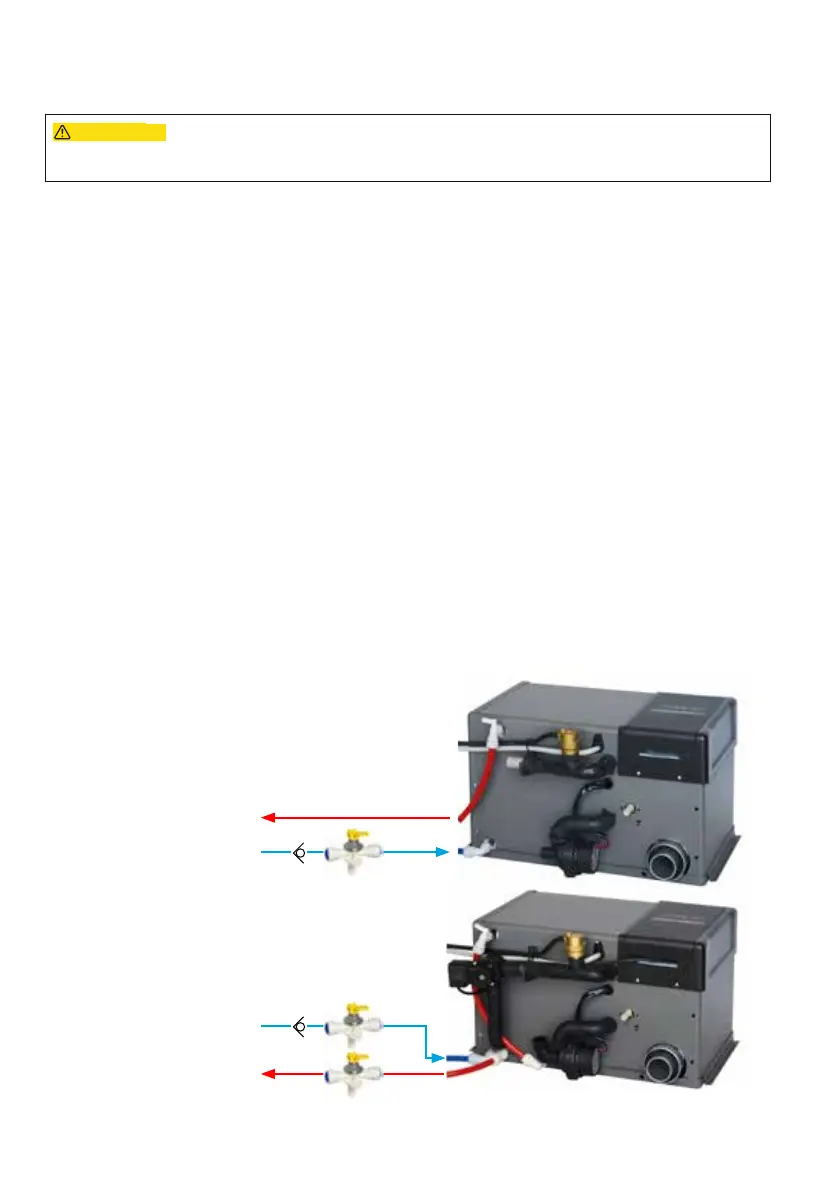

Abb. 17, Platzierung des Rückschlagventils an der Frischwasserleitung
VIKTIGT
VORSICHT
Abgehendes Warmwasser
Einströmendes Frischwasser
Alde Compact 3030 Plus
Abgehendes Warmwasser
Alde Compact 3030
Einströmendes Frischwasser
5.12 Einbau des Sicherheits-/Ablassventils
Es dürfen nur Alde-Originalventile verwendet werden. Das Sicherheits-/Ablassventil wird am Frisch-
wasser-Zufuhrschlauch montiert (Abb. 17).
1. Ein Loch mit Ø 16 mm für das Sicherheits-/Ablassventil in den Boden bohren. Dann das Sicher-
heits-/Ablassventil in den Boden einschrauben.
2. Einen Frischwasserschlauch zwischen dem Sicherheits-/Ablassventil und dem Schlauchan-
schluss des Heizkessels (Abb. 15/16, Punkt 4) anbringen.
3. Das Sicherheits-/Ablassventil an den Frischwasserschlauch anschließen.
4. Ein Rückschlagventil, Art.-Nr. 3079100 (Abb. 17) am Frischwasserschlauch zwischen Sicher-
heits-/Ablassventil und Frischwasserpumpe anbringen.
5. Modell 3030: Den Schlauch am Schlauchstutzen des Entlüftungsventils der Warmwasserzufuhr
(Abb. 15, Punkt 6) anschließen. Den Schlauch durch den Boden herausziehen. Den Schlauch in
einem Winkel von 30° im Verhältnis zur Fahrtrichtung abschneiden (siehe Abb. 9, Seite 69). Der
Schlauch darf nicht verstopft sein.
6. Modell 3030 Plus: Ein Loch mit Ø 16 mm für das Sicherheits-/Ablassventil in den Boden bohren.
Dann das Sicherheits-/Ablassventil in den Boden einschrauben. Dies erfolgt neben dem Sicher-
heits- / Ablassventil für das Kaltwasser.
7. Modell 3030 Plus: Den Warmwasserschlauch an der Warmwasserzufuhr (Abb. 16, Punkt 5) an-
schließen.
8. Modell 3030 Plus: Das Sicherheits-/Ablassventil an den Warmwasserschlauch anschließen.
9. Modell 3030 Plus: Den Schlauch am Schlauchstutzen des Entlüftungsventils (Abb. 16, Punkt 6)
anschließen. Den Schlauch durch den Boden herausziehen. Den Schlauch in einem Winkel von
30° im Verhältnis zur Fahrtrichtung abschneiden (siehe Abb. 9, Seite 69). Der Schlauch darf nicht
verstopft sein.
