77
DE
8. Kabelanschluss
Schließen Sie die verschiedenen Zonen und Optionskarten gemäß den folgenden Anweisungen an.
Wenn eine Klimaanlage (optional) an den roten Kontakt des Alde-Bedienfeldes angeschlossen wird,
werden ein Verteiler (Art.-Nr. 36120-01) und ein Adapter (Art.-Nr. 39050-00175) benötigt. Es kann nur
1 Klimaanlage an die Alde-Heizungsanlage angeschlossen werden.
8.1 Optionskarte
Produkte, die mit (*) gekennzeichnet sind, sind optional.
NOTICE
OBS!
Klemmen oder befestigen Sie 12-V- oder Sensorleitungen nicht zusammen mit 230-V-Leitungen.
Die Kabel sollten nicht dicht beieinander platziert werden. Wenn die Kabel gebündelt werden,
besteht ein erhöhtes Risiko von Fehlfunktionen während des Betriebs.
Um Fehlfunktionen zu vermeiden, verwenden Sie nur original Alde-Kabel.

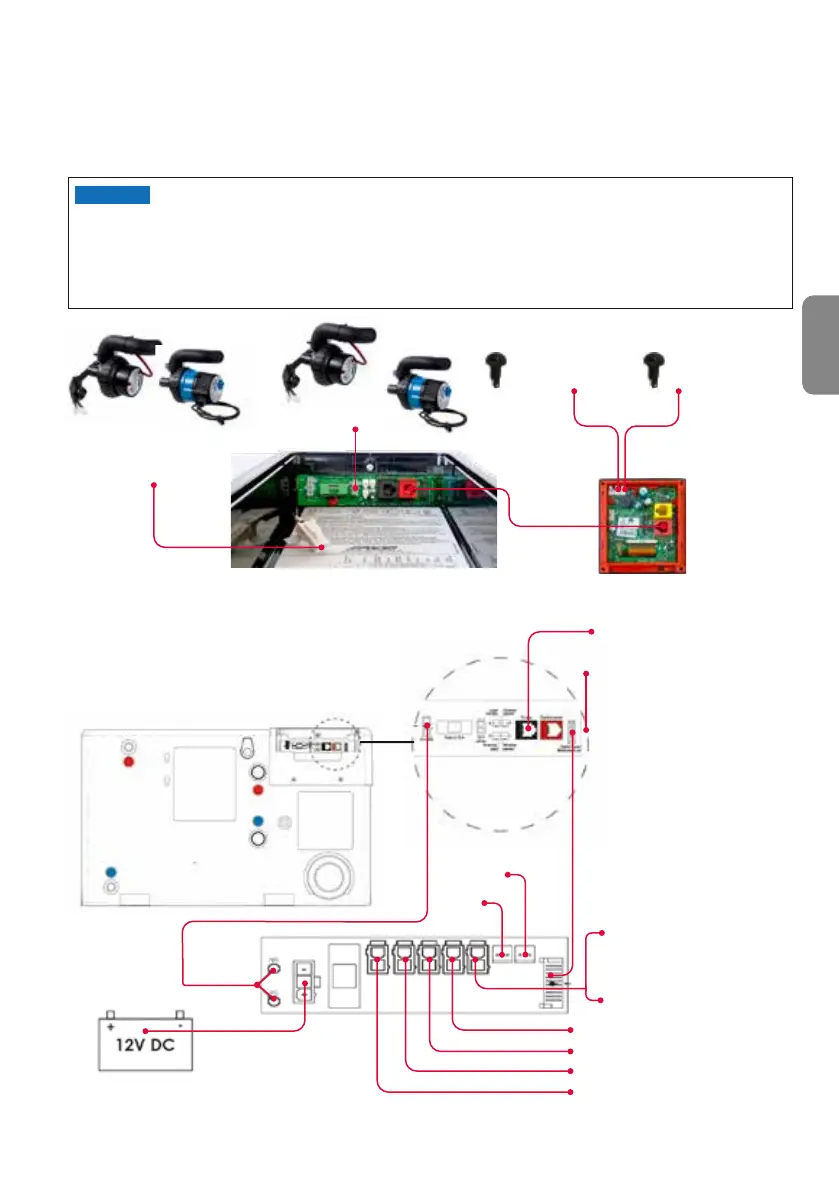

Abb. 21, Anschluss Optionskarte (Art.-Nr. 3020023)
Sensor Zone 1
3010238
Sensor Zone 2
3010238
Abb. 20, Kabelanschlüsse in der Wartungsluke
Bedienfeld
3030112
Pumpe Zone 2
Pumpe Zone 1
* Klimaanlage von Truma oder
iNet wird an den TIN-Busan-
schluss angeschlossen
* Die Klimaautomatik funktioniert
mit:
- Truma Aventa Comfort
- Truma Aventa Eco
- Truma Saphir Compact RC
- Truma Saphir Compact
(Serie >23091001)
Saphir Compact benötigt einen
Truma Adapter 39050-00175
Platine des Heizkessels
Alde Compact 3030/3030
Plus
Optionskarte für Alde Compact 3030/3030 Plus
JP1: Pumpe Fußbodenheizung
JP2: Bei 1 Zone: Verstärkungslüfter
JP3: Engine Pre heat Pump
JP4: Alde Flow Pumpe/ 3-Wege-Ventil
JP5: Bei 2 Zonen: Verstärkungslüfter
FUSE
3,15 A
Eis Ex
Gasstandssensor
JP5: Bei 1 Zone:
12-V-Signal zur Gasanzeige
(R122)
OUT 12V DC
CONNECTED
TO HEATER
NOTICE
OBS!
HINWEIS
