78
9. Elektrischer Anschluss
9.1 Anschluss 12 V DC
• Die 12-V-Versorgung des Heizkessels sollte über den Hauptschalter des Fahrzeugs direkt von der
Batterie (Abb. 22, Punkt 1) oder über einen separaten Schutzschalter abgenommen werden (aus-
geschaltet oder im Standby-Modus verbraucht der Heizkessel ca. 70 mA).
• Eine Sicherung (Abb. 22, Punkt 2) für 5 A ist möglichst nah an der Batterie zu installieren. Die Plus-
und Minuskabel zwischen Batterie und Heizkessel müssen bis zu einer Länge von 20 Metern (10 m
für das Pluskabel und 10 m für das Minuskabel) einen Leiterquerschnitt von 1,5 mm
2
aufweisen. Bei
längeren Kabeln sollte der Leiterquerschnitt 2,5 mm
2
betragen.
• Wenn anstelle einer Batterie ein Transformator verwendet wird, muss dieser von guter Qualität sein
und keinen pulsierenden, sondern einen geglätteten Gleichstrom liefern.
• Der Anschluss an den Heizkessel erfolgt in Punkt 3 (Abb. 22) bzw. bei Installation der Optionskarte in
Punkt 1 (siehe Abb. 21, Punkt 1, Seite 77). Bei 3030 Plus ist die Optionskarte grundsätzlich vorinstalliert.
9.2 Anschluss 230-240 V AC
Der Heizkessel ist mit einem festen Anschluss an 230 V AC zu versehen und abzusichern mit:
• einer 10-A-Sicherung bei 2-kW-Elektropatrone,
• einer 16-A-Sicherung bei 3-kW-Elektropatrone.
• 230 V AC muss sorgfältig von 12 V getrennt werden.
• Die Stromzufuhr zum Heizkessel muss durch einen leicht zugänglichen Stecker oder einen
allpoligen Schutzschalter abschaltbar sein.
Schließen Sie die 12 V erst an die Heizungsanlage an, wenn die Heizungsanlage mit Glykolgemisch gefüllt ist.
Um Fehlfunktionen zu vermeiden, verwenden Sie nur Alde-Originalkabel.
Klemmen oder befestigen Sie 12-V- oder Sensorleitungen nicht zusammen mit 230-V-Leitungen.
Die Kabel sollten nicht dicht beieinander platziert werden. Wenn die Kabel gebündelt werden,
besteht ein erhöhtes Risiko von Fehlfunktionen während des Betriebs.
Es dürfen keine Spannungsspitzen oder Spannungsverluste in der 12-V-Zuführung zum Heizkessel auftreten.
Elektrounfall
Der Heizkessel muss geerdet werden.
1. Schalter
2. Hauptsicherung, 5 A
3. Klemmleiste für 12 V ein
4. Batterie 12 V

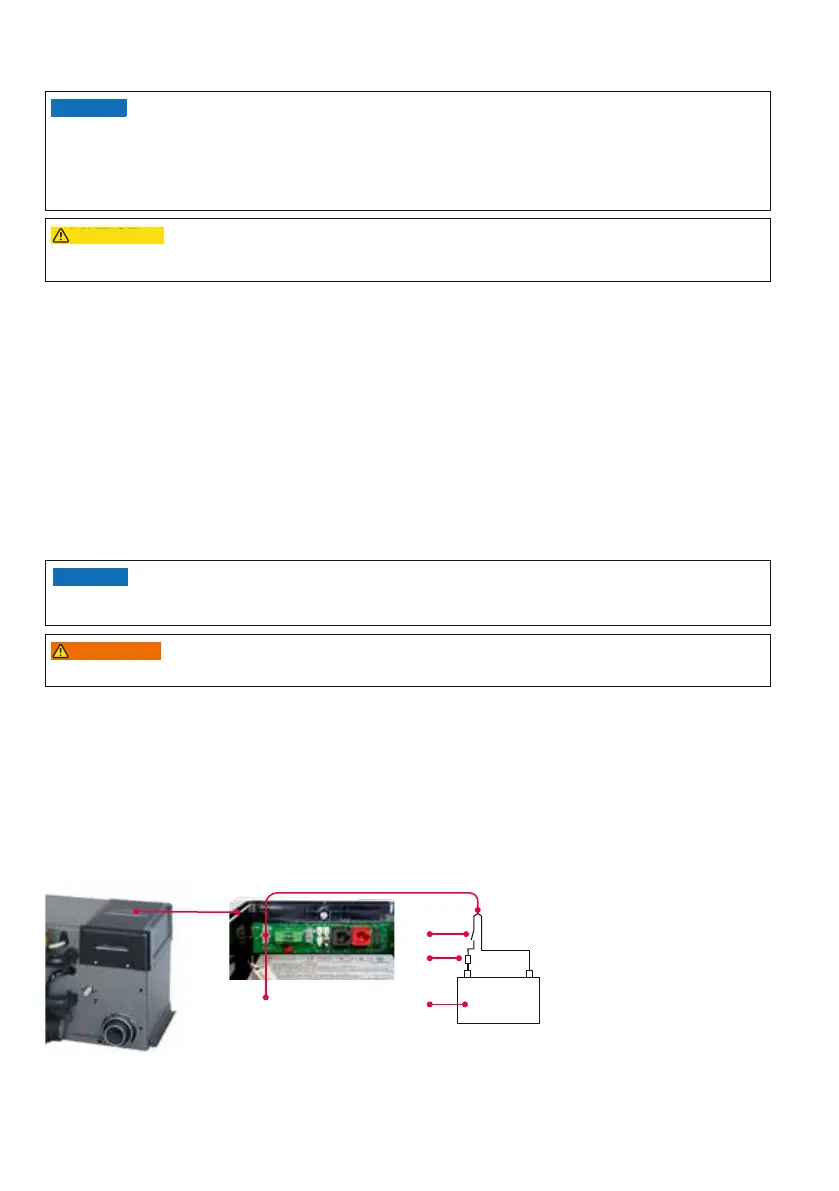

Abb. 22. Elektrische Anschlüsse Heizkessel
WARNUNG
VORSICHT
HINWEIS
HINWEIS
3
12V DC
+
-
1
2
4
