C13148122_FR.fIDM
Français
-
57
-
Manuel d’utilisation et d’installation

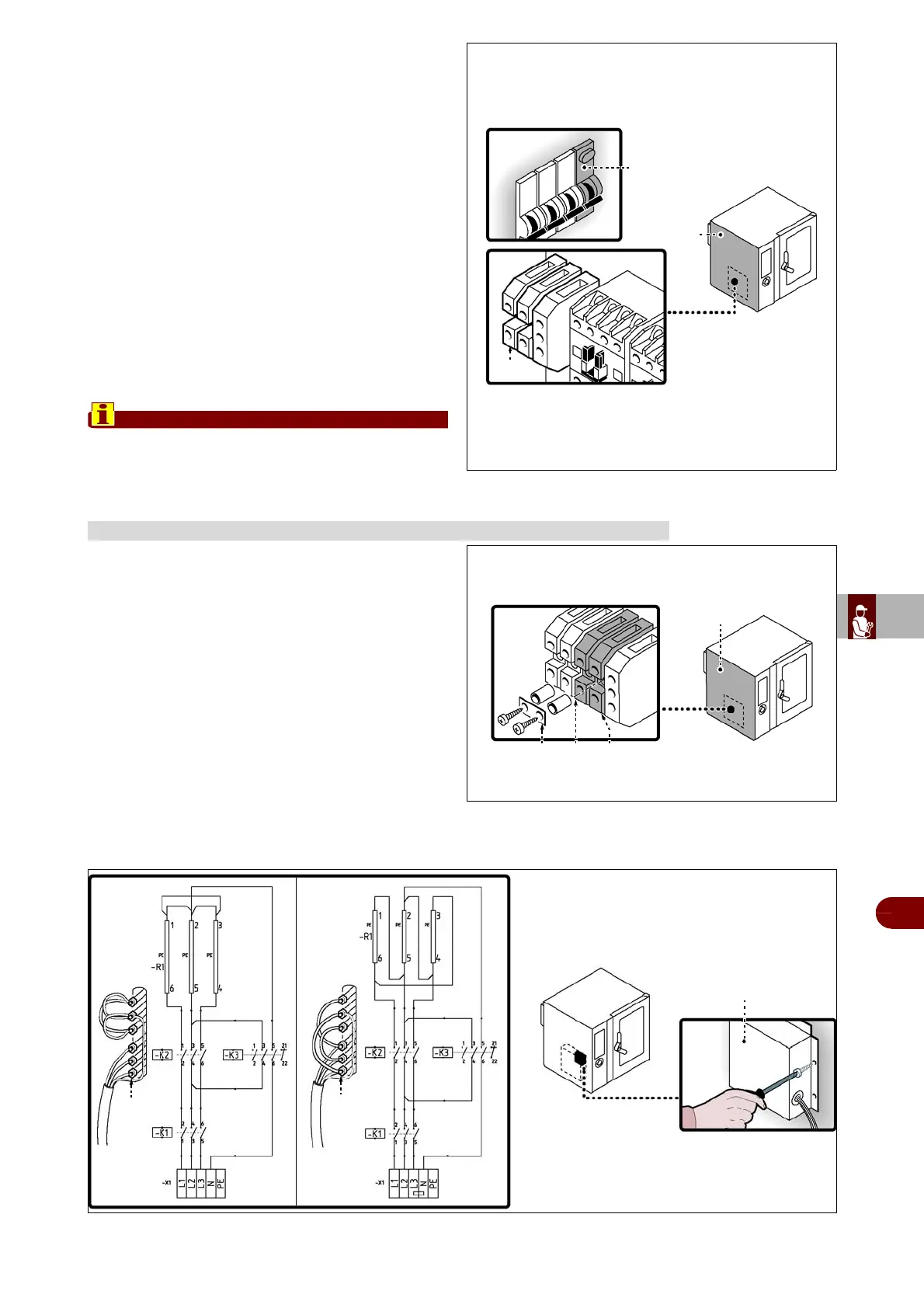

Effectuer le branchement de l'appareil au réseau
électrique d'alimentation comme suit.
1–Installer, s'il n'est pas présent, un interrupteur au-
tomatique sectionneur (B), près de l'appareil, ayant
les caractéristiques suivantes.
–Déclencheur thermique (pour réglage voir le tab-
leau page 4)
–Déclencheur différentiel réglé à 30 mA
–Classe B ou C (IEC 898)
2–Dévisser les vis et d émonter le panneau
latéral (A).
3–Connecter l'interrupteur automatique
sectionneur (B) au bornier (C) de l'appareil et au ré-
seau électrique d'alimentation, en suivant les indica-
tions reportées sur le schéma électrique à la fin d u
manuel et en utilisant un câble ayant les caractéris-
tiques suivantes.
–Poids:
du type H05RN-F (désignation 245 IEC 57)
–Température d'utilisation:
70°C.
Au moment du branchement, faire attention au
branchement des câbles de neutre et de terre.
4–L'opération étant terminée, remonter le panneau
et revisser les vis.
Pour cette opération, procéder comme suit.
1–Désactiver l'alimentation électrique générale.
2–Dévisser les vis p our démonter le panneau
latéral (A).
3–Introduire le pont (B) pour raccorder électriquement
les bornes (C-D) (voir schémas électriques annexés).
4–Démonter le carter (G) et modifier les raccorde-
ments aux bornes des résistances (H) comme in-
diqué sur la figure.
TRANSFORMATION DE L'ALIMENTATION ÉLECTRIQUE (FX 82 )
IDM-39617701700.tif
A
B C D
IDM-39617701900.tif
G
H
H
400 V
230 V
