C13148122_ES.fIDM
Español
-
57
-
Manual de uso e instalación

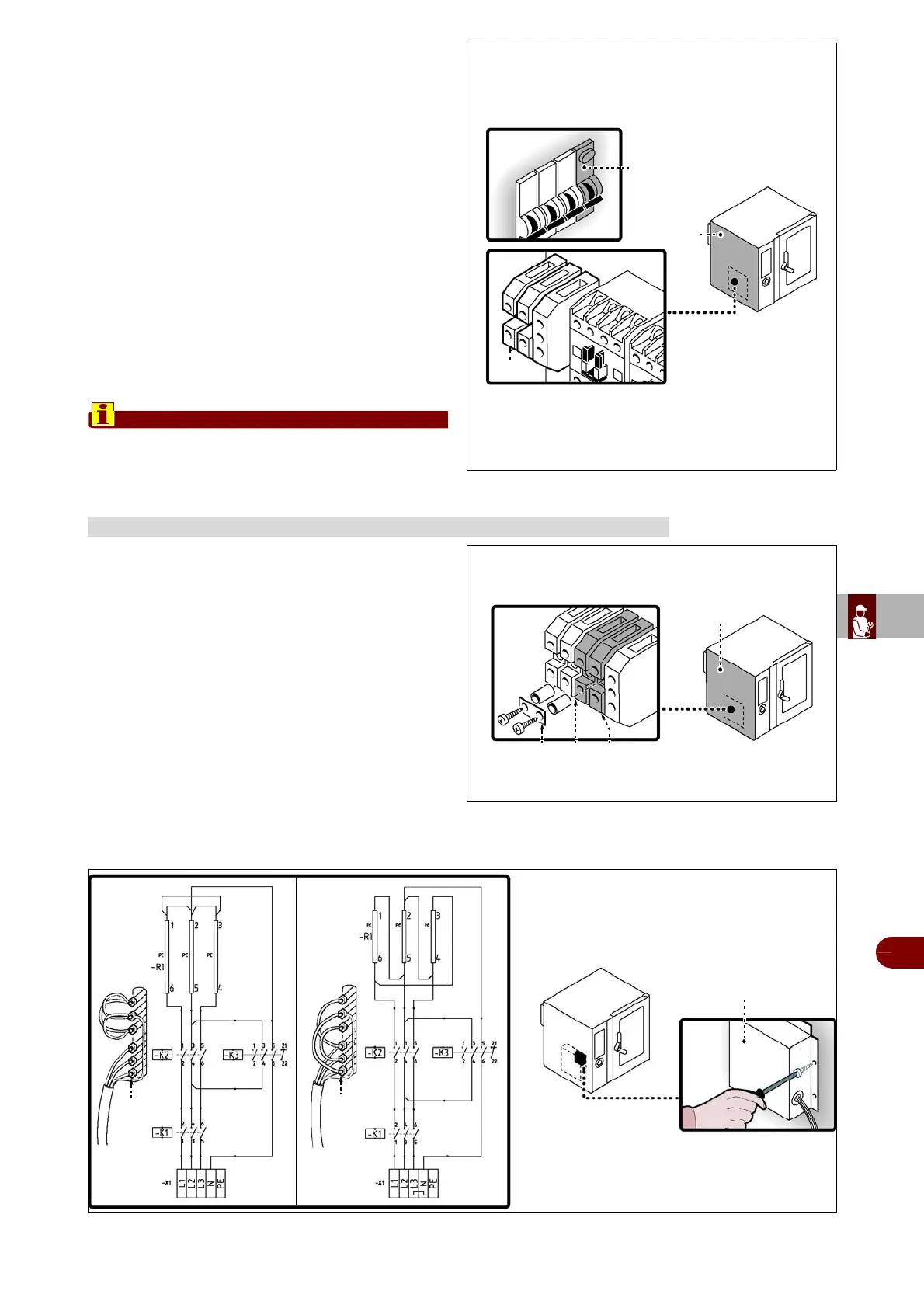

Conecte el aparato a la red eléctrica de alimentación
respetando las siguientes instrucciones.
1–De no estar presente, instalar cerca del aparato
un interruptor automático aislador (B) que presente
las siguientes características.
–Desenganchador térmico (para regulación véase
tabla de pág. 4)
–Desenganchador térmico regulado a 30 mA
–Categoría B o C (IEC 898)
2–Destornillar los tornillos y desmontar el panel lat-
eral (A).
3–Conectar el interruptor automático de palanca (B)
al tablero de bornes (C) del aparato y a la red eléctri-
ca de alimentación, según las indicaciones mencion-
adas en el esquema eléctrico ilustrado al final del
manual, utilizando un cable que presente las sigu-
ientes características.
–Peso:
del tipo H05RN-F (designación 245 IEC 57)
–Temperatura de empleo:
70°C.
Al efectuar el enlace prestar particular atención al
conectar los cables de neutro y de tierra.
4–Volver a montar el panel y a enroscar los tornillos
una vez terminada la operación.
Para efectuar esta operación, aplicar las siguientes
instrucciones.
1–Desconectar la alimentación eléctrica general.
2–Destornillar los tornillos y desmontar el panel lat-
eral (A).
3–Colocar el p uente (B) para conectar eléctrica-
mente los bornes (C-D) (véanse los esquemas eléc-
tricos adjuntos).
TRANSFORMACIÓN ALIMENTACIÓN ELÉCTRICA (FX 82)
4–Retirar el cárter (G) y modificar las conexiones en
los terminales de las resistencias (H) de la manera il-
ustrada en la figura.
IDM-39617701700.tif
A
B C D
IDM-39617701900.tif
G
H
H
400 V
230 V
