Assa Abloy Aperio C100 V3 - Hub Installation Guide

DE / EN / FR
1
2
max. 5 m
1
2
3
4
5
6
8
7
DIP1
OFF
12345678
2,5
A
B
C
D
E
F
H
G
max. 25 m
AH30
Abb. 13 :
Den Hub
anschließen
Leave unconnected, if
signal is selected not
to be used by DIP
switch 1
Pic.13 :
Hub connection
Belegung:
Assignment:
Affectation:
A: RS485 A
B: RS485 B
C: DATA 1 out
D: DATA 0 out
E: LED red in
F: LED green in
G: Gnd
H: 8 V bis 24 V
*
Fig. 13 :
Connecter le hub
Ne pas connecter si le
signal ne doit pas être
utilisé par le
commutateur DIP 1
Nicht verbinden, wenn
das Signal nicht vom
DIP-Schalter 1 verwen-
det werden darf

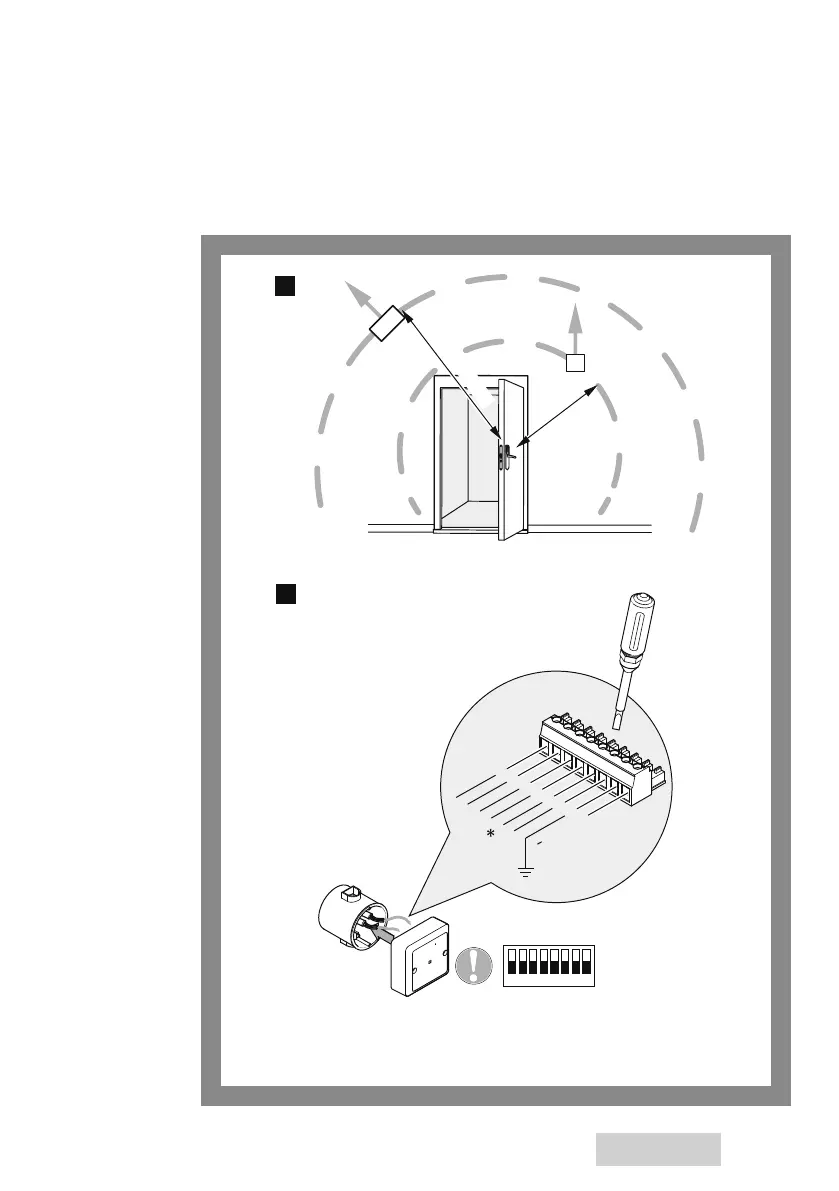

Hub montieren
Hub installation
Monter le hub
