Astoria AEP - Illustrazione Della Macchina

Manuale per l'UTENTE
ITALIANO
13 di 260

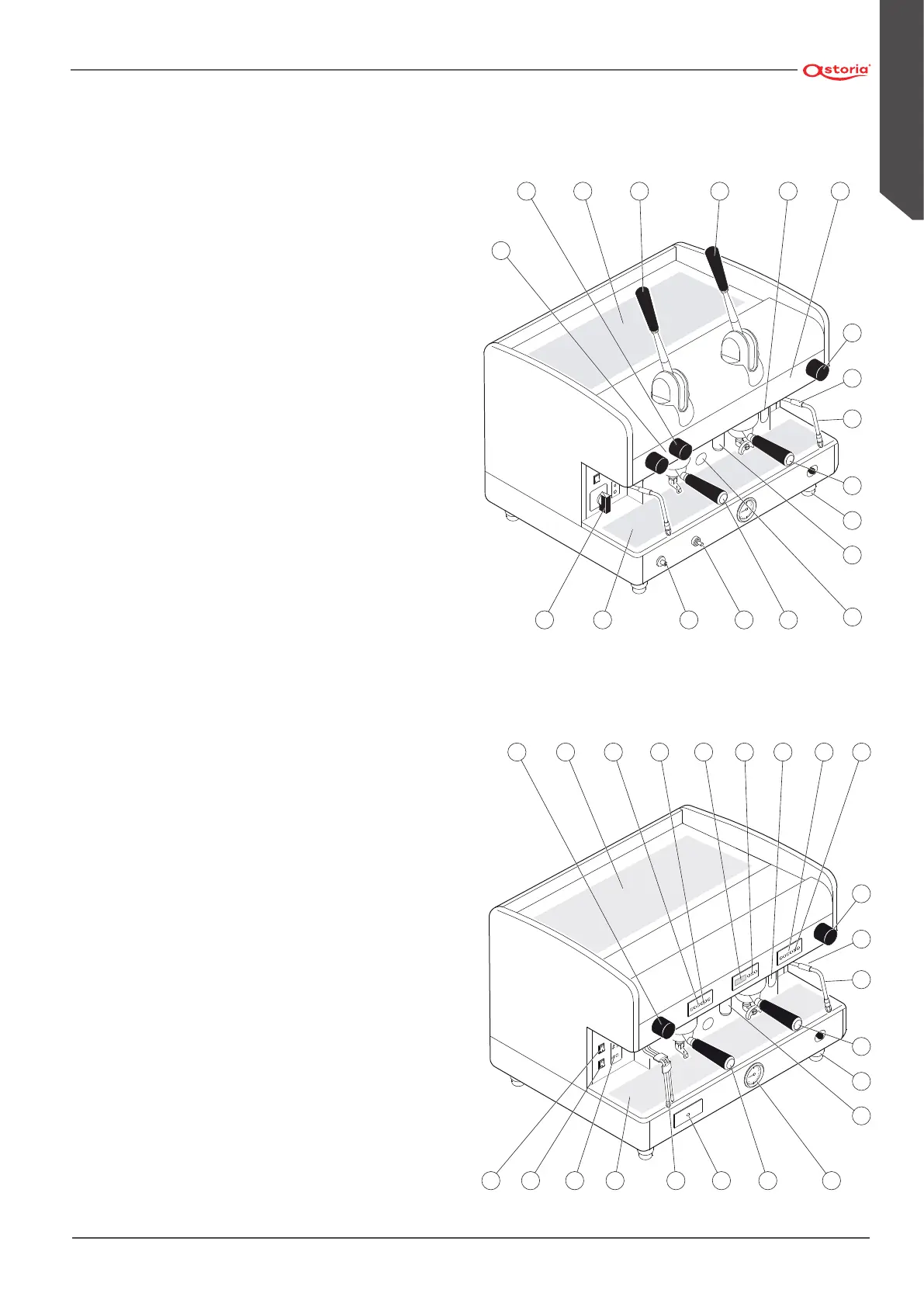

2.5 Illustrazione della macchina
1. Piano scaldatazze.
2. Gruppi a leva.
3. Livello ottico acqua caldaia (**).
4. Manometro.
5. Manopola vapore.
6. Protezione antiscottatura.
7. Lancia vapore.
8. Portaltro 2 tazze.
9. Piedino regolabile.
10. Lancia acqua calda.
11. Finestra bruciatore gas (*).
12. Portaltro 1 tazza.
13. Sicurezza gas (*).
14. Pulsante accensione gas (*).
15. Griglia appoggia tazze.
16. Interruttore accensione.
17. Spia accensione macchina.
18. Manopola acqua calda.
19. Pulsantiera erogazione manuale (AEP).
20. Pulsantiera (SAE).
21. Display.
22. Pulsanti erogazione manuale e acqua (DISPLAY).
23. Pulsantiera autosteamer (*).
24. Lancia autosteamer (*).
25. Spie macchina/scaldatazze.
26. Interruttore scaldatazze.
(*) Dispositivo opzionale.
(**) In alcune versioni il livello ottico è sostituito da una spia verde.
18 1 19 3 19 20
5
6
7
8
9
10
241626 25 15 12 423
20 21 22
Versione AL
18
17
1 2 3 4
5
6
7
8
9
10
11
1416 15 1213
2
Versione AEP - SAE - DISPLAY
