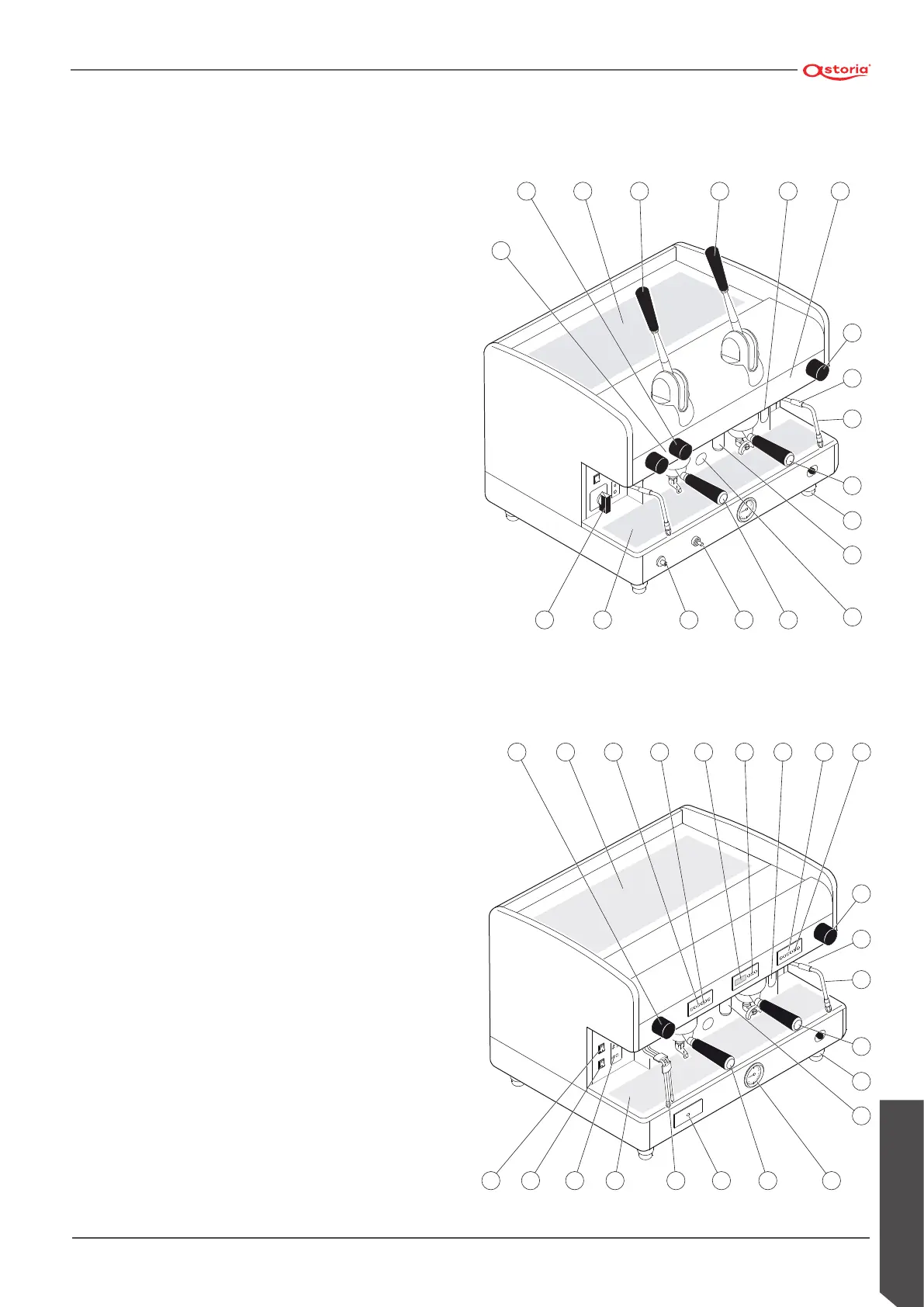

2.5 Ilustração da máquina
1. Superfície aquecedor de xícaras.
2. Grupo c/ alavanca.
3. Nível óptico da água na caldeira (**).
4. Manômetro.
5. Manípulo vapor.
6. Proteção contra queimaduras.
7. Bico Vaporizador.
8. Porta-ltro para 2 xícaras.
9. Pé regulável.
10. Bico água quente.
11. Janela queimador de gás (*).
12. Porta-ltro para 1 xícara.
13. Segurança gás (*).
14. Botão acendimento gás (*).
15. Grade para apoiar as xícaras.
16. Interruptor de ligação.
17. Indicador luminoso acendimento máquina.
18. Manípulo água quente.
19. Painel de comandos emissão manual (AEP).
20. Painel de comandos (SAE).
21. Tela.
22. Botões de emissão manual e água (TELA).
23. Painel de comandos autosteamer (*).
24. Bico autosteamer (*).
25. Indicador luminoso máquina/aquecedor de xícaras.
26. Interruptor aquecedor de xícaras.
(*) Dispositivo opcional.
(**) Em alguns modelos o nível óptico é substituído por uma luz verde.
18 1 19 3 19 20
5
6
7
8
9
10
241626 25 15 12 423
20 21 22
Modelo AL
18
17
1 2 3 4
5
6
7
8
9
10
11
1416 15 1213
2
Modelo AEP - SAE - DISPLAY
