Astoria AEP - Illustration de la Machine

Manuel de l’UTILISATEUR
FRANÇAIS
85 de 260

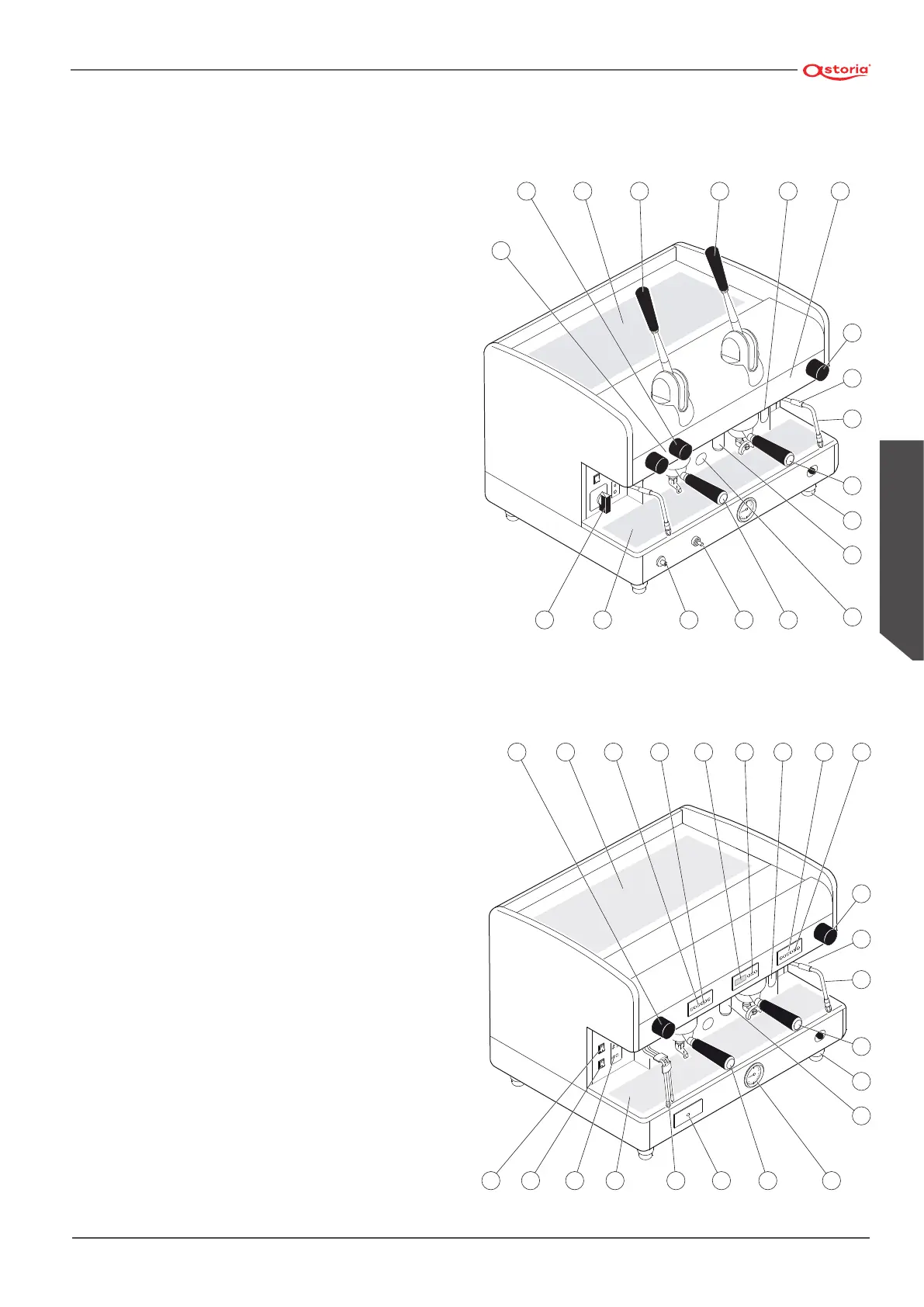

2.5 Illustration de la machine
1. Plan du chaue-tasses.
2. Groupes à levier.
3. Niveau optique d'eau dans le chaue-eau (**).
4. Manomètre.
5. Manette vapeur.
6. Protection anti-brûlure
7. Tuyau sortie vapeur
8. Porte-ltre 2 tasses.
9. Pied réglable.
10. Tuyau sortie eau chaude
11. Fenêtre de contrôle du brûleur à gaz (**).
12. Porte-ltre 1 tasse.
13. Sécurité gaz (*).
14. Touche allumage du gaz (*).
15. Grille porte-tasses.
16. Interrupteur d'allumage
17. Voyant lumineux allumage machine
18. Manette eau chaude.
19. Clavier distribution manuelle (AEP).
20. Clavier (SAE).
21. Écran d'achage
22. Bouton de distribution manuelle et eau (DISPLAY).
23. Clavier autosteamer (*).
24. Lance autosteamer (*).
25. Voyants machine/chaue-tasses
26. Interrupteur du chaue-tasses.
(*) Dispositif en option.
(**) Sur certains modèles,
le niveau optique est remplacé par un voyant vert.
18 1 19 3 19 20
5
6
7
8
9
10
241626 25 15 12 423
20 21 22
Version AL
18
17
1 2 3 4
5
6
7
8
9
10
11
1416 15 1213
2
Version AEP - SAE - DISPLAY
