Asus P8H77-M User Manual

華碩 P8H77-M 主板用戶手冊1-28
1.9 跳線選擇區
1. CMOS 配置數據清除（3-pin CLRTC）
在主板上的 CMOS 存儲器中記載著正確的時間與系統硬件配置等數據，這些
數據並不會因電腦電源的關閉而遺失數據與時間的正確性，因為這個 CMOS 的
電源是由主板上的鋰電池所供應。
除了清除 CMOS 配置數據之外，請勿將主板上 CLRTC 的跳線帽由默認
值的位置移除，因為這麼做可能會導致系統開機失敗。
想要清除這些數據，可以依照下列步驟進行：
1. 關閉電腦電源，拔掉電源線；
2. 將 CLRTC 跳線帽由 [1-2]（默認值）改為 [2-3] 約五∼十秒鐘（此時即清除
CMOS 數據），然後再將跳線帽改回 [1-2]；
3. 插上電源線，開啟電腦電源；
4. 當開機步驟正在進行時按著鍵盤上的 ＜Del＞ 鍵進入 BIOS 程序畫面重新設
置 BIOS 數據。
• 如果上述步驟不起作用，移除電池並再次移動跳線以清除 CMOS RTC
RAM 數據。CMOS 清除完畢後，重新安裝電池。
• 如果您是因為超頻的緣故導致系統無法正常開機，您無須使用上述的
配置數據清除方式來排除問題。建議可以採用 C.P.R（CPU 超不死）
功能，只要將系統重新啟動 BIOS 即可自動恢復默認值。

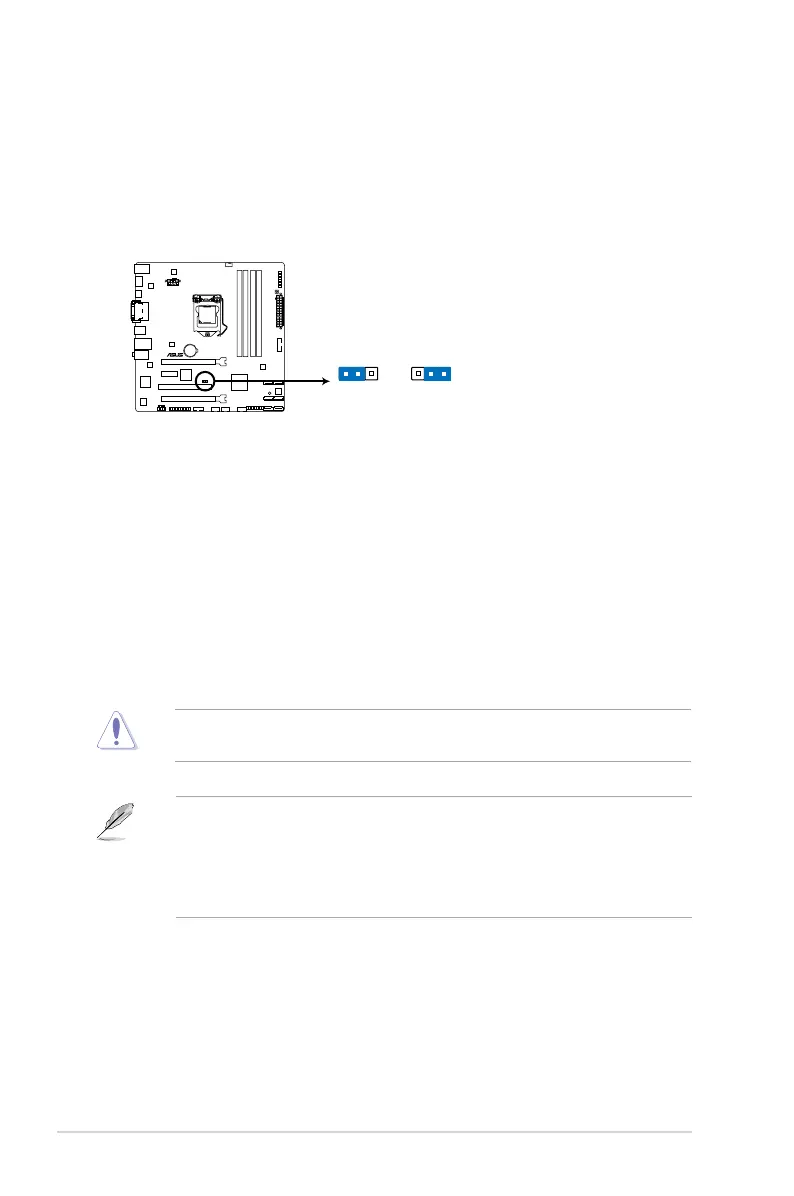

P8H77-M
P8H77-M Clear RTC RAM
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC

Asus P8H77-M Specifications

General

ECC	No
Non-ECC	Yes
Memory voltage	1.5 V
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	4
Supported memory types	DDR3-SDRAM
Maximum internal memory	32 GB
Supported memory clock speeds	1066, 1333, 1600, 1800, 1866, 2000, 2133, 2200 MHz
Supported memory module capacities	16GB, 1GB, 2GB, 4GB, 8GB
System bus rate	5 GT/s
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Core i3, Intel Core i5, Intel Core i7
Maximum number of SMP processors	1
USB 2.0 connectors	3
Number of SATA III connectors	2
Number of Parallel ATA connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	Realtek ALC887
Cooling type	Passive
Component for	PC
Power source type	ATX
Motherboard chipset	Intel H77
PC health monitoring	CPU, FAN, Temperature
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
RAID levels	0, 1, 5, 10
Supported storage drive interfaces	SATA II, SATA III
Cables included	SATA
Graphics card	HD Graphics
OpenGL version	3.2
DirectX version	11
Maximum resolution	2048 x 1536 pixels
Maximum graphics card memory	1696 MB
Parallel processing technology support	2-Way CrossFireX, LucidLogix Virtu, Quad-GPU CrossFireX
PCI Express slots version	2.0, 3.0
PCI Express configurations	1x4, 1x16
LAN controller	Realtek RTL8111F
Wi-Fi standards	Not supported
Networking features	Gigabit LAN
Ethernet interface type	Gigabit Ethernet
BIOS type	EFI AMI
ACPI version	2.0a
BIOS memory size	64 Mbit

Weight and Dimensions

Width	245 mm
