1-39第一章：產品介紹
1.11 主板上的內置開關
當您想要針對未安裝在機箱的裸板或是開放機箱的系統作性能調校時，主板上內
置的開關按鈕與重置按鈕可以方便您迅速地開關機或是重置系統。

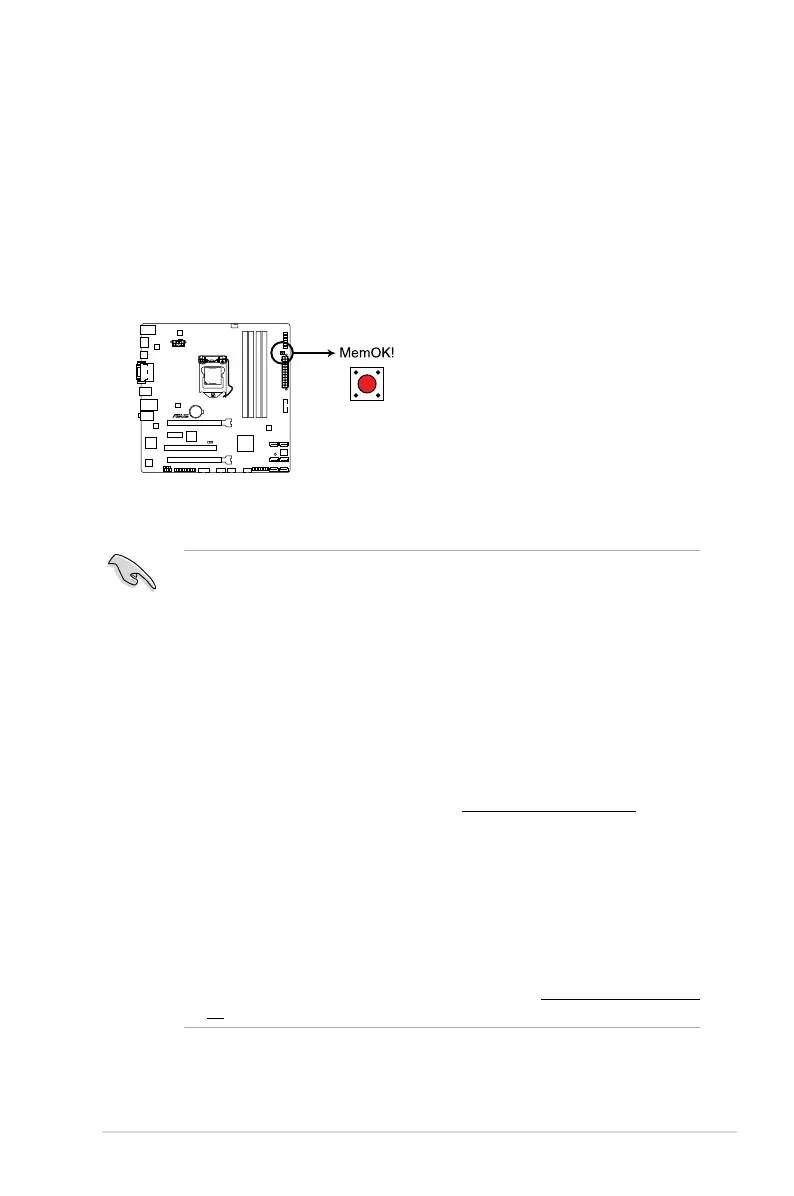

1. MemOK! 開關
在主板上安裝不兼容的內存條可能會導致開機失敗，而且在 MemOK 開關旁
的 DRAM_LED 指示燈也會一直亮著。按住 MemOK! 開關直到 DRAM_LED 指示
燈開始閃爍，即開始自動將內存調整為兼容直到成功開機。
• 請參考“1.12 內置指示燈”來找到 DRAM_LED 更精確的位置。
• DRAM_LED 指示燈在內存沒有正確安裝時也會亮起，在使用 MemOK!
功能前，請先關閉系統並重新安裝內存。
• MemOK! 開關在 Windows 操作系統下無法使用。
• 在調整過程中，系統會載入與測試故障安全防護內存設置。系統進行一
項故障安全防護設置測試約需要 30 秒的時間，若是測試失敗，系統會
重新開機並測試下一個項目。DRAM_LED 指示燈閃爍的速度增加表示
正在運行不同的測試過程。
• 由於內存調整需求，系統將於每一組設置值測試時重新開機。在經過整
個調整過程後若安裝的內存仍然無法開機，DRAM_LED 指示燈會持續亮
著，請替換為用戶手冊或華碩網站（http://www.asus.com.cn）的合格
供應商列表中建議使用的內存。
• 在調整過程中，若是您將電腦關機並更換內存，在啟動電腦後，系統會
繼續進行內存調整。若要停止內存調整，將電腦關機然後將電源線拔除
大約 5∼10 秒即可。
• 若系統因 BIOS 超頻而無法開機，按一下 MemOK! 開關來啟動電腦並
載入默認的 BIOS 設置。在開機自我測試過程中會出現一個信息提醒您
BIOS 已經恢復至默認值。
• 在使用 MemOK! 功能後，建議您到華碩網站（
http://www.asus.com.
cn）下載最新版本的 BIOS 程序。
P8H77-M
P8H77-M MemOK! switch

Asus P8H77-M Specifications

General

ECC	No
Non-ECC	Yes
Memory voltage	1.5 V
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	4
Supported memory types	DDR3-SDRAM
Maximum internal memory	32 GB
Supported memory clock speeds	1066, 1333, 1600, 1800, 1866, 2000, 2133, 2200 MHz
Supported memory module capacities	16GB, 1GB, 2GB, 4GB, 8GB
System bus rate	5 GT/s
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Core i3, Intel Core i5, Intel Core i7
Maximum number of SMP processors	1
USB 2.0 connectors	3
Number of SATA III connectors	2
Number of Parallel ATA connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	Realtek ALC887
Cooling type	Passive
Component for	PC
Power source type	ATX
Motherboard chipset	Intel H77
PC health monitoring	CPU, FAN, Temperature
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
RAID levels	0, 1, 5, 10
Supported storage drive interfaces	SATA II, SATA III
Cables included	SATA
Graphics card	HD Graphics
OpenGL version	3.2
DirectX version	11
Maximum resolution	2048 x 1536 pixels
Maximum graphics card memory	1696 MB
Parallel processing technology support	2-Way CrossFireX, LucidLogix Virtu, Quad-GPU CrossFireX
PCI Express slots version	2.0, 3.0
PCI Express configurations	1x4, 1x16
LAN controller	Realtek RTL8111F
Wi-Fi standards	Not supported
Networking features	Gigabit LAN
Ethernet interface type	Gigabit Ethernet
BIOS type	EFI AMI
ACPI version	2.0a
BIOS memory size	64 Mbit

Weight and Dimensions

Width	245 mm
