Asus P8H77-M User Manual

1-29第一章：產品介紹
1.10 元件與外圍設備的連接

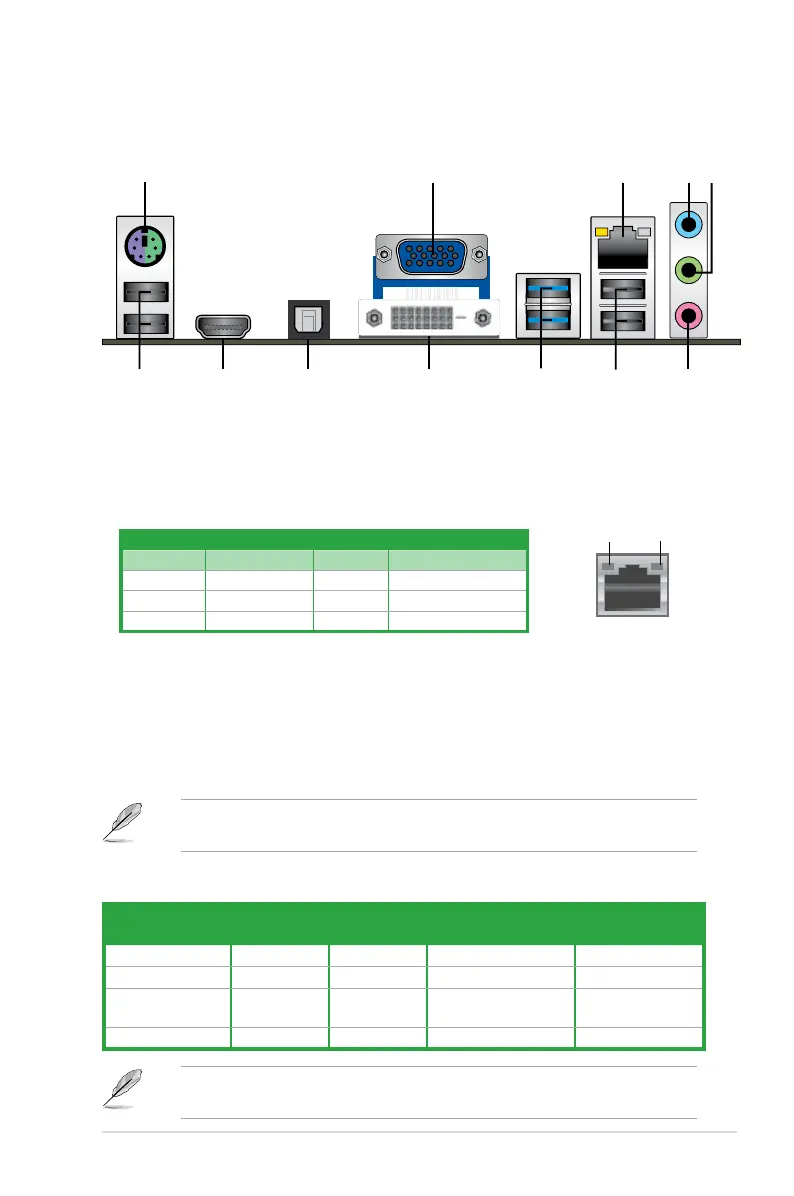

1.10.1 後側面板接口
1. PS/2 鍵盤/鼠標接口：將 PS/2 鍵盤/鼠標插頭連接到此接口。
2. VGA 接口：這組 15-pin 接口可連接 VGA 顯示屏幕或其他 VGA 硬件設備。
3. RJ-45 網絡接口：該接口可經 Gigabit 網線連接至 LAN 網絡。請參考下表中各燈
的說明。
網絡指示燈說明
4. 音頻輸入接頭（淺藍色）：您可以將磁帶、CD、DVD 播放器等的音頻輸出端連
接到此音頻輸入接頭。
5. 音頻輸出接頭（草綠色）：您可以連接耳機或喇叭等的音頻接收設備。在四聲道、六
聲道、八聲道的喇叭設置模式時，本接頭是作為連接前置主聲道喇叭之用。
6. 麥克風接頭（粉紅色）：此接頭連接至麥克風。
ACT/LINK
指示燈
速度
指示燈
網絡接口
在 2、4、6、8 聲道音頻設置上，音頻輸出、音頻輸入與麥克風接頭的功
能會隨著聲道音頻設置的改變而改變，如下表所示。
Activity/Link 指示燈 速度指示燈
狀態 描述 狀態 描述
關閉 沒有連接 關閉 連接速度 10Mbps
橘色 已連接 橘色 連接速度 100Mbps
閃爍 數據傳輸中 綠色 連接速度 1Gbps
二、四、六或八聲道音頻設置
要設置八聲道音頻，請使用前面板具有 HD 音頻插孔的機箱，以支持八
聲道音頻輸出。
3
7
2
91011
1
12
8
4 5
6
接頭
耳機/二聲道
喇叭輸出
四聲道
喇叭輸出
六聲道
喇叭輸出
八聲道
喇叭輸出
淺藍色（後面板） 聲音輸入端 後置喇叭輸出 後置喇叭輸出 後置喇叭輸出
草綠色（後面板） 聲音輸出端 前置喇叭輸出 前置喇叭輸出 前置喇叭輸出
粉紅色（後面板） 麥克風輸入端 麥克風輸入端 中央/重低音喇叭輸出
中央/重低音喇叭
輸出
草綠色（前面板） – – – 側邊環繞喇叭輸出

Asus P8H77-M Specifications

General

ECC	No
Non-ECC	Yes
Memory voltage	1.5 V
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	4
Supported memory types	DDR3-SDRAM
Maximum internal memory	32 GB
Supported memory clock speeds	1066, 1333, 1600, 1800, 1866, 2000, 2133, 2200 MHz
Supported memory module capacities	16GB, 1GB, 2GB, 4GB, 8GB
System bus rate	5 GT/s
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Core i3, Intel Core i5, Intel Core i7
Maximum number of SMP processors	1
USB 2.0 connectors	3
Number of SATA III connectors	2
Number of Parallel ATA connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	Realtek ALC887
Cooling type	Passive
Component for	PC
Power source type	ATX
Motherboard chipset	Intel H77
PC health monitoring	CPU, FAN, Temperature
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
RAID levels	0, 1, 5, 10
Supported storage drive interfaces	SATA II, SATA III
Cables included	SATA
Graphics card	HD Graphics
OpenGL version	3.2
DirectX version	11
Maximum resolution	2048 x 1536 pixels
Maximum graphics card memory	1696 MB
Parallel processing technology support	2-Way CrossFireX, LucidLogix Virtu, Quad-GPU CrossFireX
PCI Express slots version	2.0, 3.0
PCI Express configurations	1x4, 1x16
LAN controller	Realtek RTL8111F
Wi-Fi standards	Not supported
Networking features	Gigabit LAN
Ethernet interface type	Gigabit Ethernet
BIOS type	EFI AMI
ACPI version	2.0a
BIOS memory size	64 Mbit

Weight and Dimensions

Width	245 mm
