5. USB 2.0 擴展套件數據線插座（10-1 pin USB56、USB78、USB910）
這些 USB 擴展套件數據線插座支持 USB 2.0 規格，傳輸速率最高達 480 Mbps ，
比 USB 1.1（Full Speed）規格的 12Mbps 快 40 倍，可以提供更高速的網絡連接、互
動式電腦游戲，還可以同時運行高速的外圍設備。
請勿將 1394 數據線連接到 USB 插座上，這麼做可能會導致主板的損壞。
USB 2.0 模塊需另行購買。
P8H77-M
P8H77-M USB2.0 connector
USB+5V USB_P10- USB_P10+ GND NC
USB+5V
USB_P9-
USB_P9+
GND
USB910
PIN 1
USB+5V USB_P8- USB_P8+ GND NC
USB+5V
USB_P7-
USB_P7+
GND
USB78
PIN 1
USB+5V USB_P6- USB_P6+ GND NC
USB+5V
USB_P5-
USB_P5+
GND
USB56
PIN 1
P8H77-M

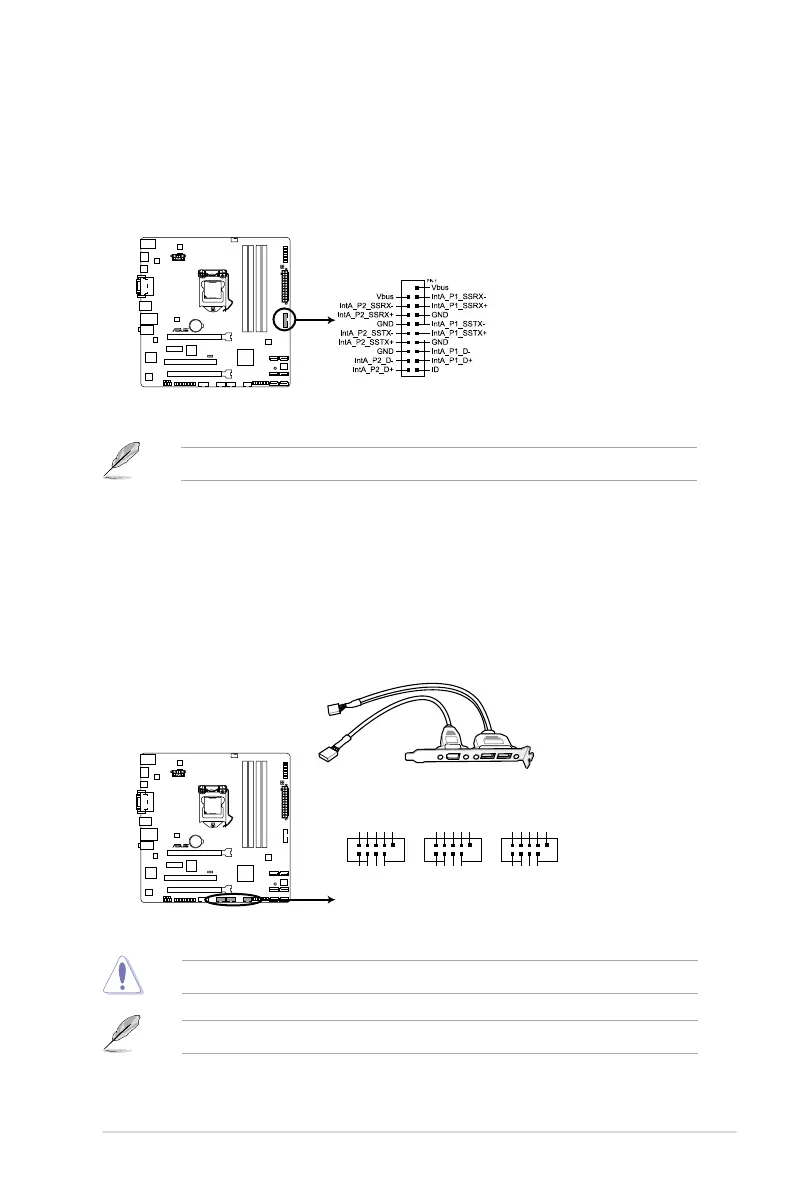

P8H77-M USB3.0 Front panel connector
USB3_34
4. USB 3.0 擴展套件數據線插座 （20-1 pin USB3_34）
這個插槽用來連接額外的 USB 3.0 連接端口，並與 USB 3.0 規格兼容，支持傳輸
速率最高達 4.8 Gbps。若您的機箱提供有 USB 3.0 前面板連接排線，將該排線連接
至本插槽，就可擁有前面板 USB 3.0 解決方案。
USB 3.0 模塊需另行購買。
