第二章：BIOS 信息 2-7
BIOS 菜單畫面
BIOS 設置程序有兩種使用模式：EZ 模式（EZ Mode）與高級模式（Advanced
Mode）。您可以在“Exit”菜單中變更模式，或通過 EZ 模式/高級模式畫面中的【Exit/
Advanced Mode】按鈕來變更。

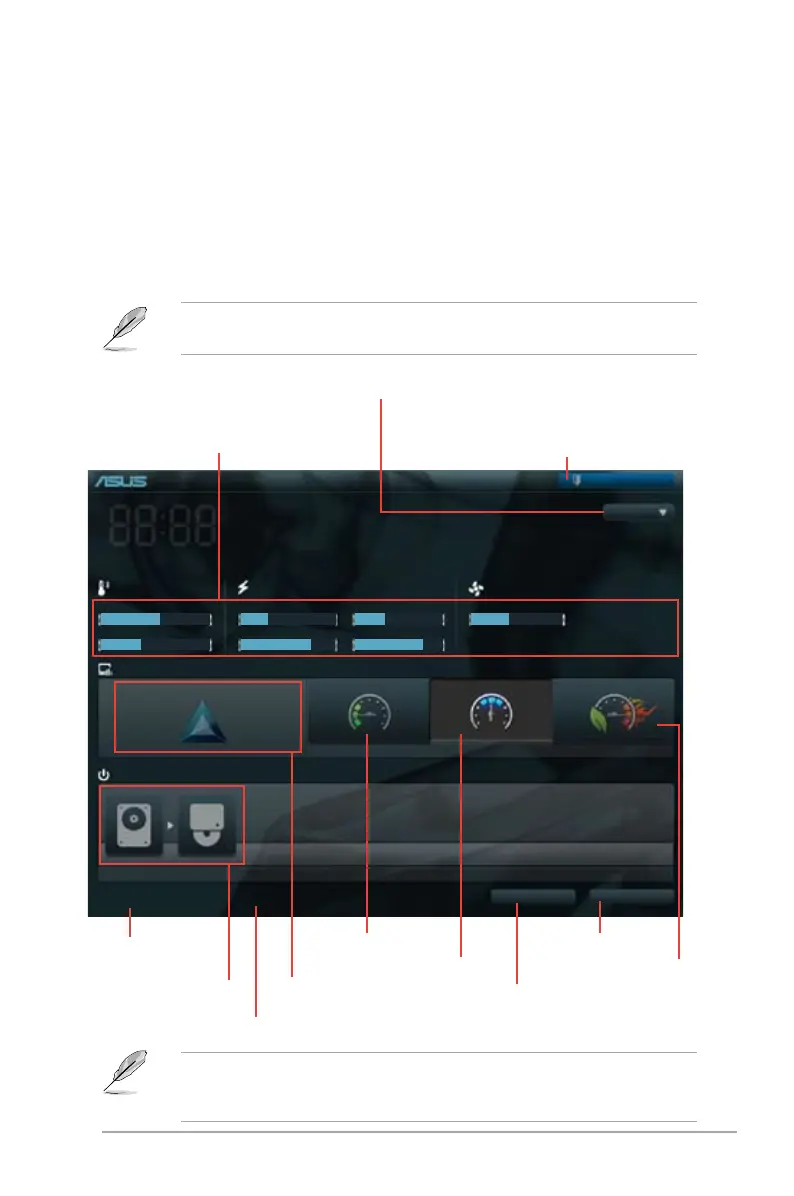

EZ 模式（EZ Mode）
默認情況下，當您進入 BIOS 設置程序後，EZ 模式（EZ Mode）畫面就會出現。
EZ 模式（EZ Mode）顯示基本系統信息概要，並用來選擇顯示語言、系統性能模
式與啟動設備順序。要進入高級模式（Advanced Mode），點擊【Exit/Advanced
Mode】按鈕，然後選擇高級模式（Advanced Mode）。
進入 BIOS 設置程序的默認畫面可變更。請參考“2.7 啟動菜單（Boot）”部
分【Setup Mode】 項目的說明。
• 啟動設備項目依據系統中安裝的設備而定。
• 只有安裝了啟動裝置後，
Boot Menu（F8）按鈕才可用。
不保存變更並退出 BIOS 設置程序，保
存變更並重新啟動系統，或進入高級
模式（Advanced Mode）
選擇 BIOS 設置程序
的顯示語言
顯示 CPU/主板的溫度，CPU/
5V/3.3V/12V 電壓輸出，CPU/
機箱風扇速度
節能模式
普通模式 華碩最優化模式
載入最優化預設值
選擇 Advanced
mode 功能
選擇啟動裝置順序
顯示右邊所選模式
的系統內容
P8H77-M
BIOS Version : 0230 Build Date : 02/14/2012
CPU Type : Intel(R) Core(TM) i5-2500 CPU 0 @ 3.30GHz Speed : 3300 MHz
Total Memory : 1024 MB (DDR3 1333MHz)
Exit/Advanced Mode
Temperature Voltage Fan Speed
CPU
+113.0ºF/+45.0ºC CPU 1.248V 5V 5.160V CPU_FAN 3325RPM CHA_FAN N/A
MB +75.2ºF/+40.0ºC 3.3V 3.344V 12V 12.248V
English
UEFI BIOS Utility - EZ Mode
Friday [10/08/2010]
Normal
Quiet
Performance Energy Saving
System Performance
Boot Menu(F8)
Default(F5)
Use the mouse to drag or keyboard to navigate to decide the boot priority.
Boot Priority
Advanced Mode(F7)Shortcut (F3)
選擇啟動裝置順序
顯示 Advanced mode 選單

Asus P8H77-M Specifications

General

ECC	No
Non-ECC	Yes
Memory voltage	1.5 V
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	4
Supported memory types	DDR3-SDRAM
Maximum internal memory	32 GB
Supported memory clock speeds	1066, 1333, 1600, 1800, 1866, 2000, 2133, 2200 MHz
Supported memory module capacities	16GB, 1GB, 2GB, 4GB, 8GB
System bus rate	5 GT/s
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Core i3, Intel Core i5, Intel Core i7
Maximum number of SMP processors	1
USB 2.0 connectors	3
Number of SATA III connectors	2
Number of Parallel ATA connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	Realtek ALC887
Cooling type	Passive
Component for	PC
Power source type	ATX
Motherboard chipset	Intel H77
PC health monitoring	CPU, FAN, Temperature
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
RAID levels	0, 1, 5, 10
Supported storage drive interfaces	SATA II, SATA III
Cables included	SATA
Graphics card	HD Graphics
OpenGL version	3.2
DirectX version	11
Maximum resolution	2048 x 1536 pixels
Maximum graphics card memory	1696 MB
Parallel processing technology support	2-Way CrossFireX, LucidLogix Virtu, Quad-GPU CrossFireX
PCI Express slots version	2.0, 3.0
PCI Express configurations	1x4, 1x16
LAN controller	Realtek RTL8111F
Wi-Fi standards	Not supported
Networking features	Gigabit LAN
Ethernet interface type	Gigabit Ethernet
BIOS type	EFI AMI
ACPI version	2.0a
BIOS memory size	64 Mbit

Weight and Dimensions

Width	245 mm
