Presentazione Installazione Utilizzo Manutenzione Garanzia
Per gli apparecchi dotati di uno scambiatore interno che saranno
accoppiati a una caldaia, è necessario collegare la caldaia allo
scaldacqua. In questa configurazione, lo scaldacqua invia il
comando di riscaldamento alla caldaia.
Il cablaggio della caldaia va effettuato sui morsetti C1 e C2 della
morsettiera cliente. Il segnale non deve superare 1A 230V+/-10%
50Hz.

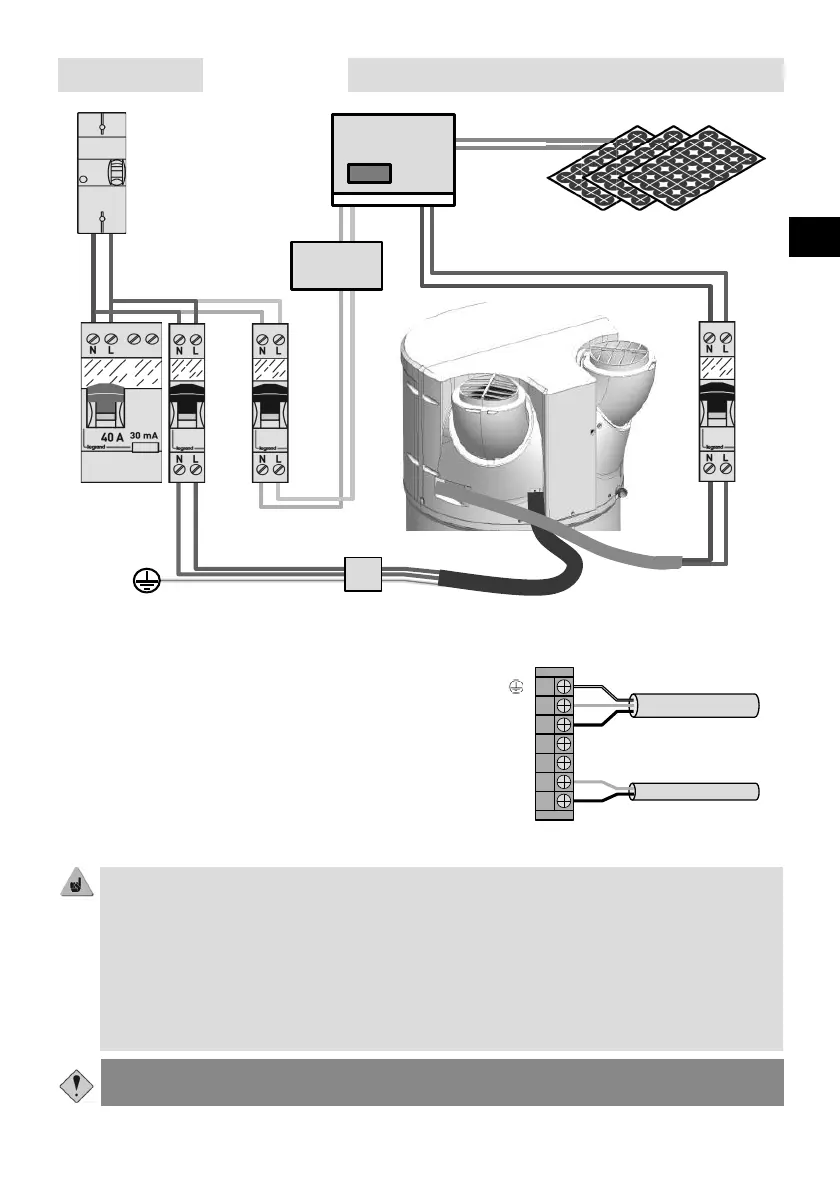

9.2 Collegamento a una caldaia
Alimentazione elettrica
Collegamento caldaia
contatto secco
normalmente aperto
A1
A2
B1
B2
C1
C2
Il collegamento con la caldaia è pulito a ogni installazione e dovrà essere oggetto di uno studio.
In caso di impossibilità a comandare la caldaia nel modo descritto in precedenza, è possibile
recuperare la sonda ACS della caldaia e inserirla nell’alloggiamento apposito sullo scaldacqua
termodinamico (vedere paragrafo 9.4).
Attenzione, in questo caso bisogna selezionare “Solo termodinamico” nel menu installatore
(Configurazione > Installazione > Solo termodinamico).
Il funzionamento simultaneo della pompa di calore e dello scambiatore può danneggiare il prodotto.
Pertanto è indispensabile utilizzare la pompa di calore in fasce orarie al di fuori della disponibilità di
energia della caldaia (per farlo, utilizzare la modalità programmazione oraria della pompa di calore).
L’installazione con caldaia non comandata non è consigliata poiché influisce sul rendimento e la
longevità del prodotto.
3G 2,5mm²
3G 1,5mm²
Segnale 230V~ - 50Hz
Pannelli FV
2x 0,75mm²
Quadro di
collegamento
AC
Ondulatore
MP POWER
16A
2A
