È possibile collegare una stazione solare termica allo scaldacqua
(apparecchio con scambiatori in modalità “solare”). In questa
configurazione lo scaldacqua funziona solo quando riceve un
segnale dalla stazione solare. Alla ricezione del segnale, la PDC si
avvieràseesisteunfabbisognodiriscaldamentoelefascedi
funzionamento e dell’aria lo permettono. Se la PDC non si può
avviare, entrerà in funzione l’integrazione elettrica se si trova in
una fascia di funzionamento (permanente o programmazione).
N.B.: non è possibile collegare un segnale di stazione solare
termica e un segnale FV simultaneamente.
Il cablaggio della stazione solare va effettuato sui morsetti B1 e
B2 della morsettiera cliente.

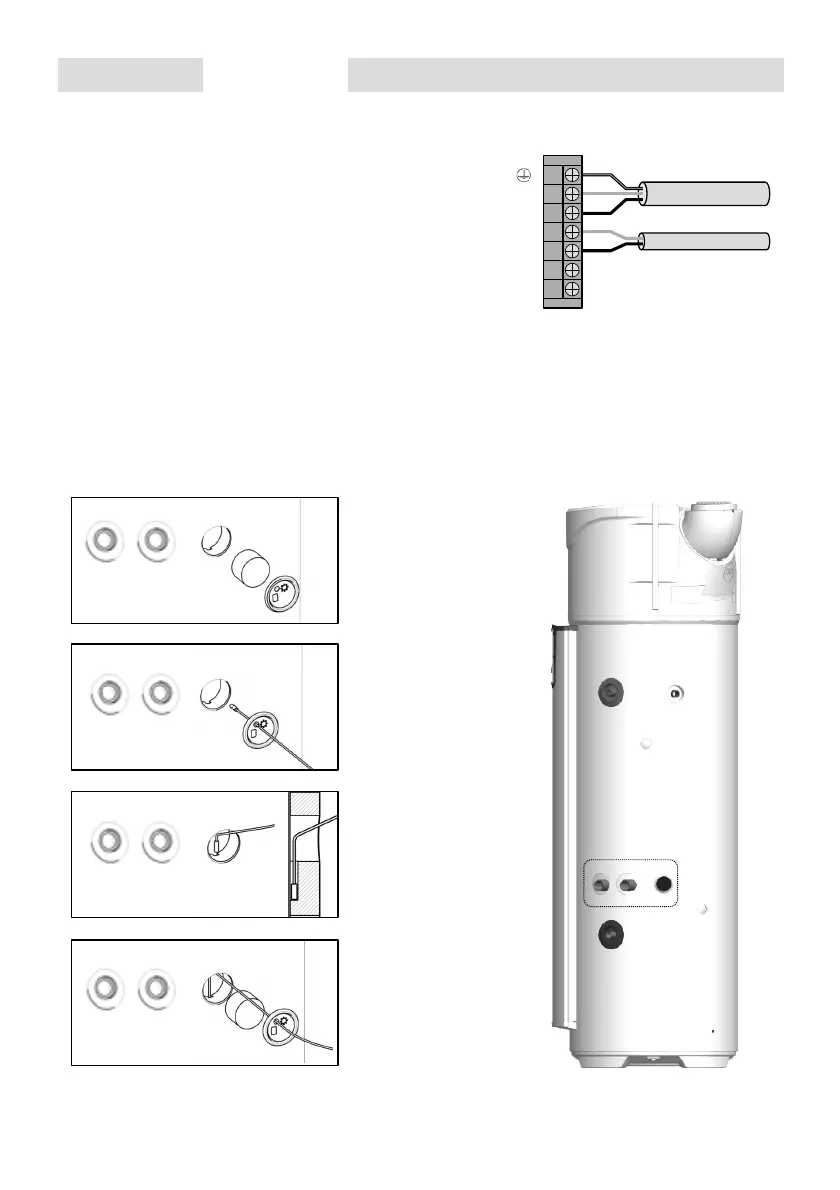

9.3 Collegamento a una stazione solare.
Alimentazione elettrica
Collegamento solare
contatto 230V~
A1
A2
B1
B2
C1
C2
9.4 Posizionamento della sonda di regolazione solare
Togliere il tappo e la
schiuma
dall'alloggiamento a
fianco delle derivazioni
dello scambiatore
interno.
Passare la sonda di
temperatura attraverso il
tappo (il tappo è stato
forato).
Inserire la sonda nella
canalina facendo
attenzione che sia
correttamente
posizionata sul fondo
dell’alloggiamento.
Rimettere la schiuma e
agganciare il tappo sul
prodotto
❶
❷
❸
❹
