Avady Propilot Salt - 3 Diagrama de Instalación

4

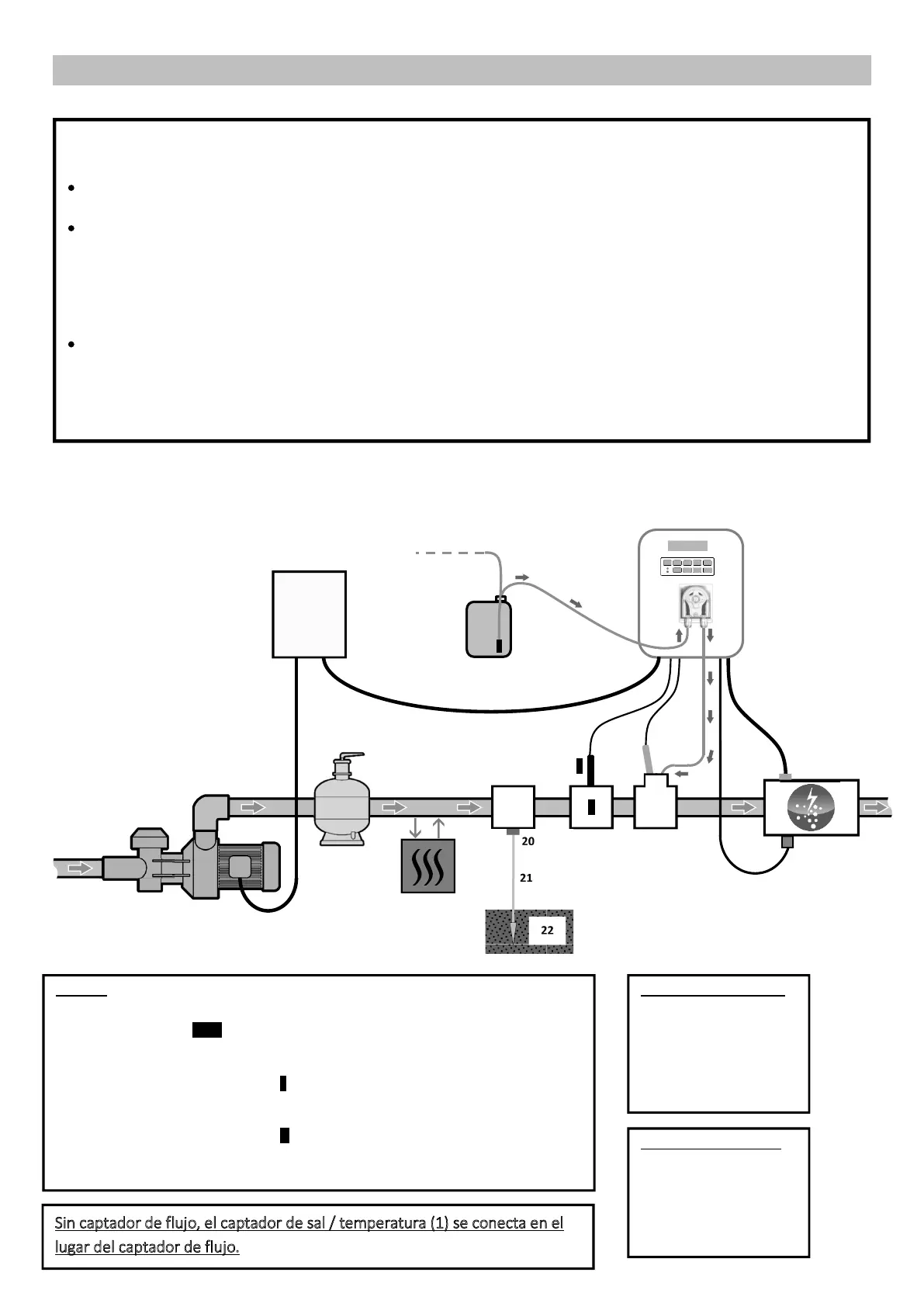

3. DIAGRAMA DE INSTALACIÓN
I
Las conexiones eléctricas a la altura de la célula no deben quedar orientadas hacia arriba para evitar que se acumule
agua o humedad en ellas.
El bidón de corrector de pH debe estar como mínimo a 2 metros de distancia de cualquier aparato eléctrico y de otros
productos químicos. Para evacuar los vapores de ácidos al exterior del local técnico, se debe instalar un sistema de
salida de aire en el tapón estanco del corrector de pH. El incumplimiento de esta instrucción conllevará una oxidación
anormal de las partes metálicas que puede producir el fallo completo del equipo. Cualquier manipulación del corrector
de pH o del circuito de inyección debe ser realizada con equipos de protección individual (gafas con protección lateral
y guantes apropiados, remítase a la ficha de datos de seguridad del producto)
No se debe utilizar nunca ácido clorhídrico, su utilización puede provocar el deterioro irreversible del aparato y dejar la
garantía sin validez. Utilice exclusivamente un producto corrector de pH compuesto de ácido sulfúrico o básico
recomendado por su profesional. Tenga en cuenta el uso de un corrector de pH de ácidos múltiples obliga a un
mantenimiento reforzado y su uso también puede conllevar un desgaste prematuro del circuito de pH y dejar la
garantía sin validez. Remítase a la ficha de datos de seguridad del producto.
4
14
4
6
LEYENDA:
PROpilot SALT: blanco
Con opción ORP blanco + negro.
1: Sensor de caudal (opcional)
2: Célula
3: Cuadro electrónico
4: Filtro de lastre
5: Bomba peristáltica
6: Sonda ORP (opcional)
7: Sonda de pH
8: Portasonda Avady
9 : Abrazadera
10, 11: Tubo semirrígido
12: Captador de sal / temperatura / falta de agua (opcional)
1
7
15
H
13
2
3
9
17
5
8
10
11
ELEMENTOS NO INCLUIDOS:
13: Alimentación eléctrica
14: Bidón de corrector de pH
15: Filtro
16: Bomba de calor
17: Bomba de filtrado
18
: Salida al exterior
16
10
18
12
KIT POOL TERRE (opcional):
19: Soporte
20: Electrodo
21: Cable de cobre
22: Pica de tierra
4
22
21
20
19
Sin captador de flujo, el captador de sal / temperatura (1) se conecta en el
lugar del captador de flujo.
