3. SCHEMA DI INSTALLAZIONE
I
I collegamenti elettrici a livello della cella non devono essere orientati verso l'alto, per evitare la formazione di depositi
di acqua o umidità sugli stessi.
Il barile correttore pH deve essere distante 2 metri da qualsiasi apparecchiatura elettrica e da qualsiasi altro prodotto
chimico. Per evacuare i vapori degli acidi all'esterno del locale tecnico, deve essere installato un sistema di sfiato sul
tappo a tenuta del correttore pH. Il mancato rispetto delle succitate istruzioni comporterà un'ossidazione anomala
delle parti metalliche che può culminare anche con il guasto completo dell'apparecchiatura. Tutte le manipolazioni del
correttore pH o del circuito di iniezione devono essere realizzate indossando dispositivi di protezione individuale
(occhiali con protezione laterale, guanti appropriati, consultare la scheda dati di sicurezza del prodotto).
Non utilizzare mai acido cloridrico, il suo impiego può comportare il danneggiamento irreversibile dell'apparecchio e
l'annullamento della garanzia. Utilizzare esclusivamente un prodotto correttore pH composto da acido solforico o
basico, raccomandato dal proprio tecnico di fiducia. L'utilizzo di un correttore pH multi-acido comporta una
manutenzione rinforzata e può causare un'usura prematura del circuito pH e l'annullamento della garanzia. Consultare
la scheda dei dati di sicurezza del prodotto.
4
14
4
6

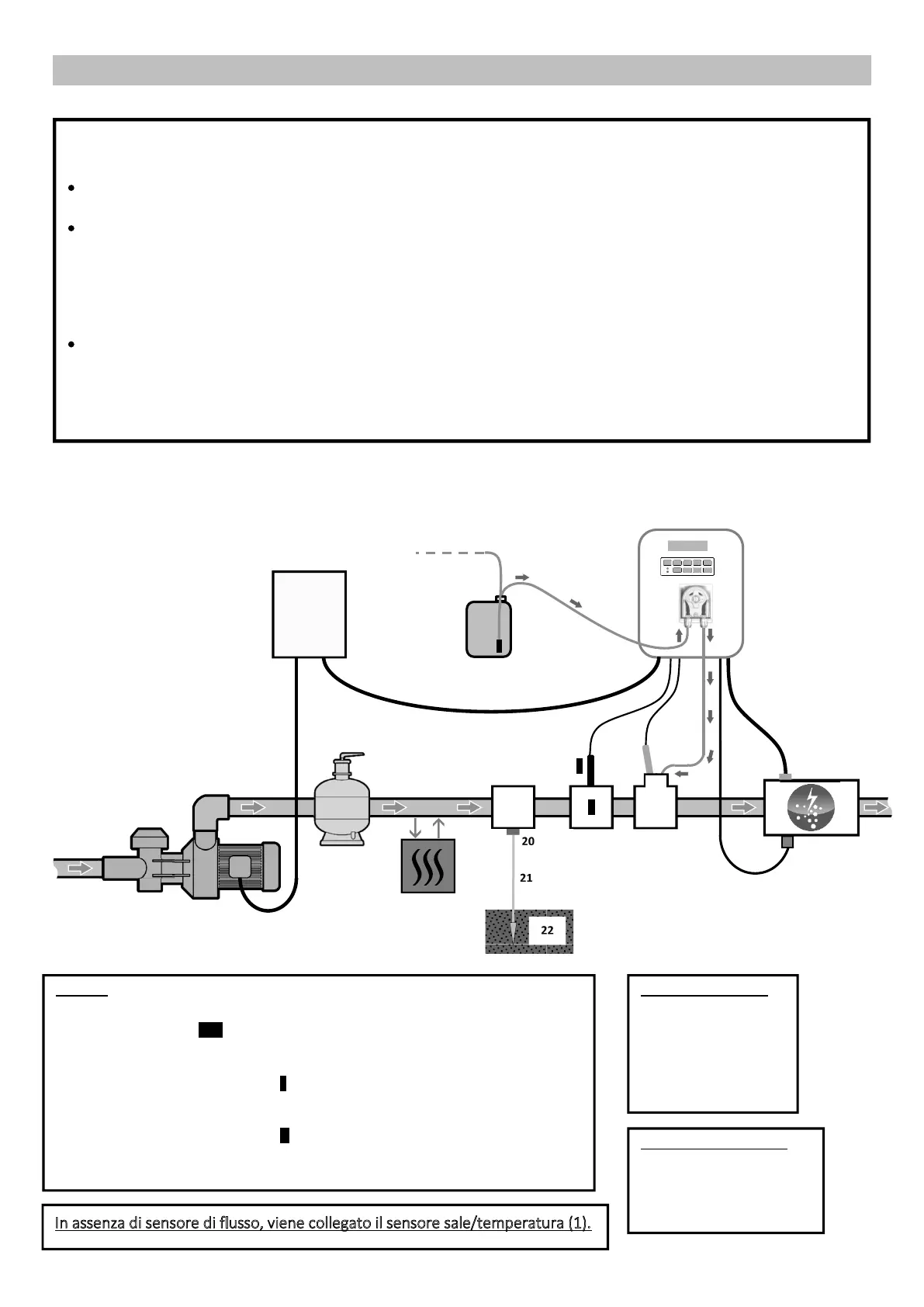

LEGENDA:
PROpilot SALT: bianco
Con opzione ORP: bianco + nero.
1: Sensore di flusso (opzionale)
2: Cella
3: Centralina elettronica
4: Filtro zavorrato
5: Pompa peristaltica
6: Sonda ORP (opzionale)
7: Sonda pH
8: Porta-sonda Avady
9 : Collare di presa in carico
10, 11: Tubo semirigido
12: Sensore sale/temperatura/mancanza d'acqua (opzionale)
1
7
15
H
13
2
3
9
17
5
8
10
11
ELEMENTI NON FORNITI:
13: Alimentazione elettrica
14: Barile correttore pH
15: Filtro
16: Pompa di calore
17: Pompa di filtrazione
18
: Sfiato all'esterno
16
10
18
12
KIT POOL TERRE (opzionale):
19: Supporto
20: Elettrodo
21: Cavo in rame
22: Picchetto di messa a terra
4
22
21
20
19
In assenza di sensore di flusso, viene collegato il sensore sale/temperatura (1).
