3. INSTALLATIESCHEMA
I
De elektrische aansluitingen ter hoogte van de cel mogen niet naar boven gericht zijn om afzetting van vocht of water
op de aansluitingen te voorkomen.
De bus met de pH-corrector moet zich op 2 meter afstand bevinden van elektrische apparatuur en andere chemische
producten. Om de zure dampen uit de materiaalruimte te evacueren, moet er een ontluchtingssysteem worden
aangebracht op de verzegelde dop van de pH-corrector. Het niet naleven van deze voorschriften kan leiden tot
bovenmatige oxidatie van metalen onderdelen, wat kan resulteren in een volledige uitval van de installatie. Alle
verrichtingen met de pH-corrector of het injectiecircuit moeten worden uitgevoerd met behulp van persoonlijke
beschermingsmiddelen (bril met zijbescherming, geschikte handschoenen, raadpleeg het veiligheidsinformatieblad van
het product).
Nooit zoutzuur gebruiken, dit kan onomkeerbare schade aan het apparaat veroorzaken en leiden tot het vervallen van
de garantie. Alleen een pH-corrector gebruiken die bestaat uit zwavelzuur of basisch zuur aanbevolen door uw
professional. Houd er rekening mee dat het gebruik van een pH-corrector bestaande uit meerdere zuren niet wordt
aanbevolen en dat het gebruik ervan ook kan leiden tot voortijdige slijtage van het pH-circuit en het vervallen van de
garantie. Het veiligheidsinformatieblad van het product raadplegen.
4
14
4
6

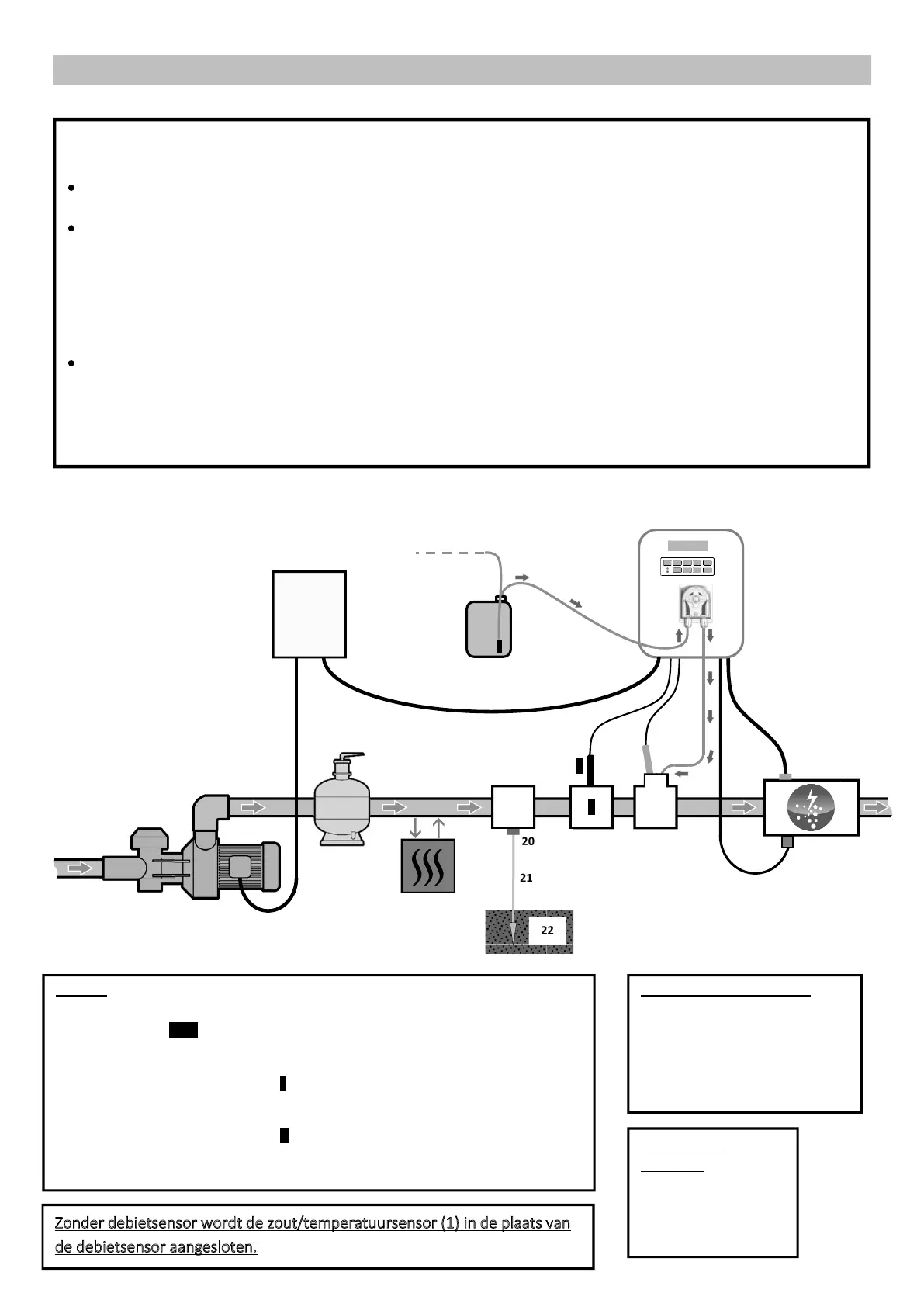

LEGENDE:
PROpilot SALT: wit
Met ORP-optie: wit + zwart.
1 : Debietsensor (in optie)
2: Cel
3: Elektriciteitskastje
4 : Filter met zinker
5: Slangenpomp
6 : ORP-sonde (in optie)
7 : pH-sonde
8: Avady-sondehouder
9 : Aanboorzadel
10, 11 : Halfstijve slang
12: Sensor zout /temperatuur/ watertekort (optioneel)
1
7
15
R
13
2
3
9
17
5
8
10
11
NIET INBEGREPEN ONDERDELEN:
13 : Elektrische stroomvoorziening
14 : Bus met pH-corrector
15 : Filter
16: Warmtepomp
17 : Filterpomp
18
: Ventilatie naar buiten
16
10
18
12
AARDEPOOL KIT
(optioneel) :
19: Ondersteuning
20: Elektrode
21: Koperen kabel
22: Aardingsstaaf
4
22
21
20
19
Zonder debietsensor wordt de zout/temperatuursensor (1) in de plaats van
de debietsensor aangesloten.
