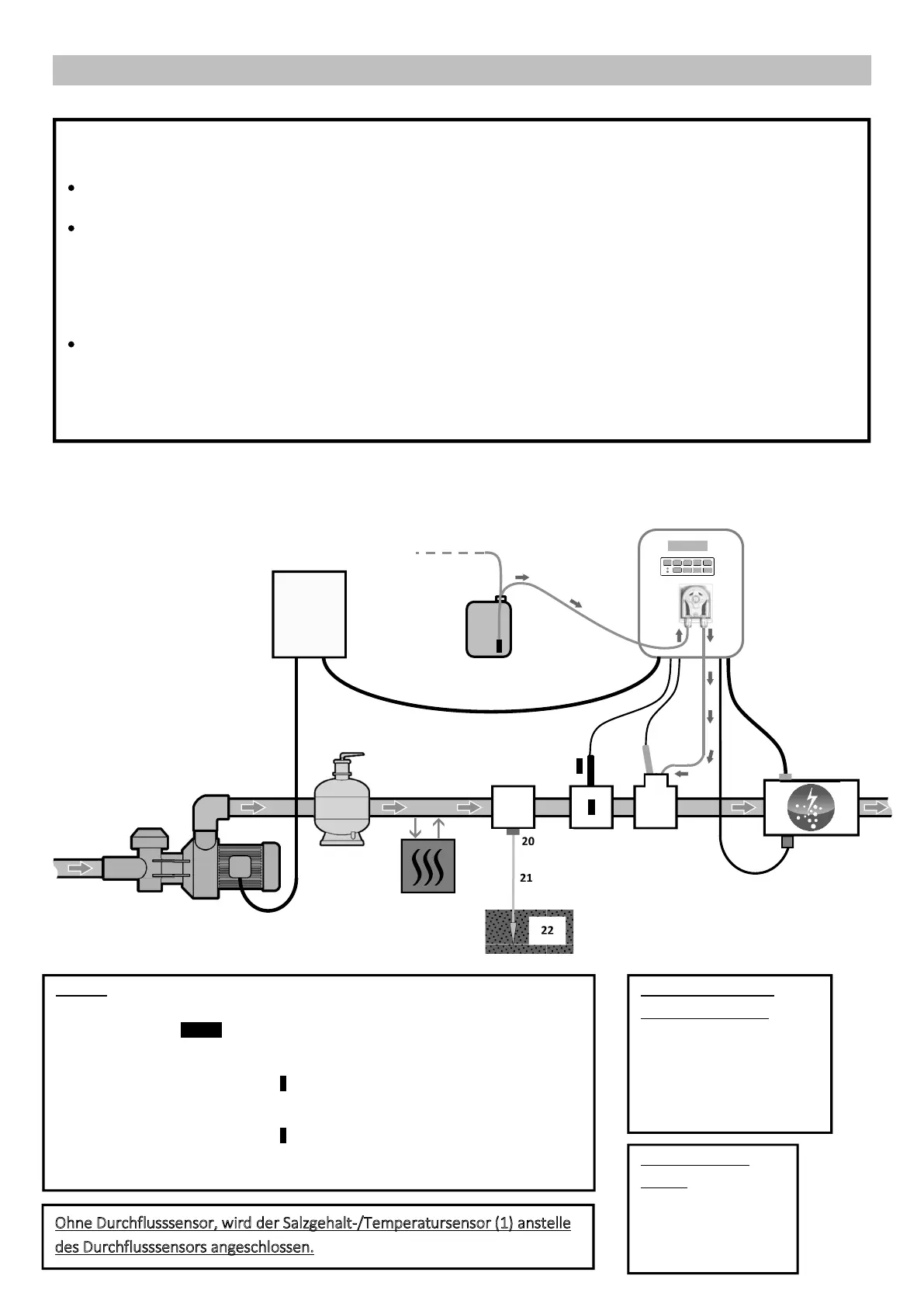

3. INSTALLATIONSSCHEMA
I
Die elektrischen Anschlüsse der Zelle dürfen nicht nach oben ausgerichtet sein, um zu verhindern, dass sich Wasser
oder Feuchtigkeit in ihnen sammelt.
Der Kanister mit pH-Korrekturmittel muss in mindestens 2 Metern Entfernung von elektrischen Geräten und anderen
chemischen Produkten gelagert werden. Um die Säuredämpfe aus dem Technikraum zu entfernen, muss der dichte
Verschluss des pH-Korrekturmittel-Behälters mit einem Entlüftungssystem versehen werden. Bei Nichtbeachtung dieser
Anweisung kommt es zu einer anomalen Oxidation der Metallteile, die bis zum vollständigen Ausfall des Geräts führen kann.
Bei jeglicher Handhabung des pH-Korrekturmittels oder des Injektionskreislaufs muss persönliche Schutzausrüstung
getragen werden (Brille mit Seitenschutz, geeignete Handschuhe, siehe Sicherheitsdatenblatt des Produkts).
Niemals Salzsäure verwenden, da diese das Gerät irreversibel beschädigen kann und zum Erlöschen der Garantie führt.
Ausschließlich vom Fachhändler empfohlene pH-Korrekturmittel verwenden, die aus Schwefelsäure oder basischer
Säure bestehen. Es muss beachtet werden, dass die Verwendung von pH-Korrekturmitteln für mehrere Säuren nicht
empfohlen wird und zudem zu einem vorzeitigen Verschleiß des pH-Kreislaufs und zum Erlöschen der Garantie führen
kann. Das Sicherheitsdatenblatt des Produkts lesen.
4
14
4
6
LEGENDE:
PROpilot SALT: weiß
Mit ORP-Option: weiß + schwarz.
1: Durchflusssensor (Option)
2: Zelle
3: Schaltkasten
4: Ballastfilter
5: Schlauchpumpe
6: ORP-Sonde (Option)
7: pH-Sonde
8: Avady-Sondenträger
9: Übernahmefitting
10, 11: Halbstarrer Schlauch
12: Salz-, Temperatur-, Durchflusssonde (Option)
1
7
15
S
13
2
3
9
17
5
8
10
11
NICHT IM LIEFERUMFANG
ENTHALTENE ELEMENTE:
13: Stromversorgung
14: Kanister für ph-Regulierung
15: Filter
16: Wärmepumpe
17: Filtrationspumpe
18
: Entlüftung nach außen
16
10
18
12
POOL-ERDUNGSSATZ
(Option):
19: Support
20: Elektrode
21: Kupferkabel
22: Erdspieß
4
22
21
20
19
Ohne Durchflusssensor, wird der Salzgehalt-/Temperatursensor (1) anstelle
des Durchflusssensors angeschlossen.
