20 deutsch
6
Inbetriebnahme und Betrieb an einer Rockwell RSLogix-Steuerung
Beispielhaft wird die Inbetriebnahme eines BTL7-V50D-…
mit fünf Postionsgebern gezeigt. Die Messrichtung soll
umgekehrt sein, d.h. der maximale Positionswert an der
Steckerseite des Sensors sein.
6.1 Installation der EDS-Datei
Damit auf die Parameter des BTL zugegriffen werden kann,
muss das EDS installiert werden. Diese Datei erhält man
unter www.balluff.com. Hierzu ruft man das Tools > EDS
Hardware Installation Tool auf und wählt das Register EDS
File(s) an. Dann installiert man die EDS-Datei den Anleitun-
gen des Programmes folgend.
6.2 Hinzufügen des BTL7-V50D-… zum Projekt
Im Controller Organizer sucht man den parametrierten
EtherNet/IP-Bus im Verzeichnis I/O Configuration.

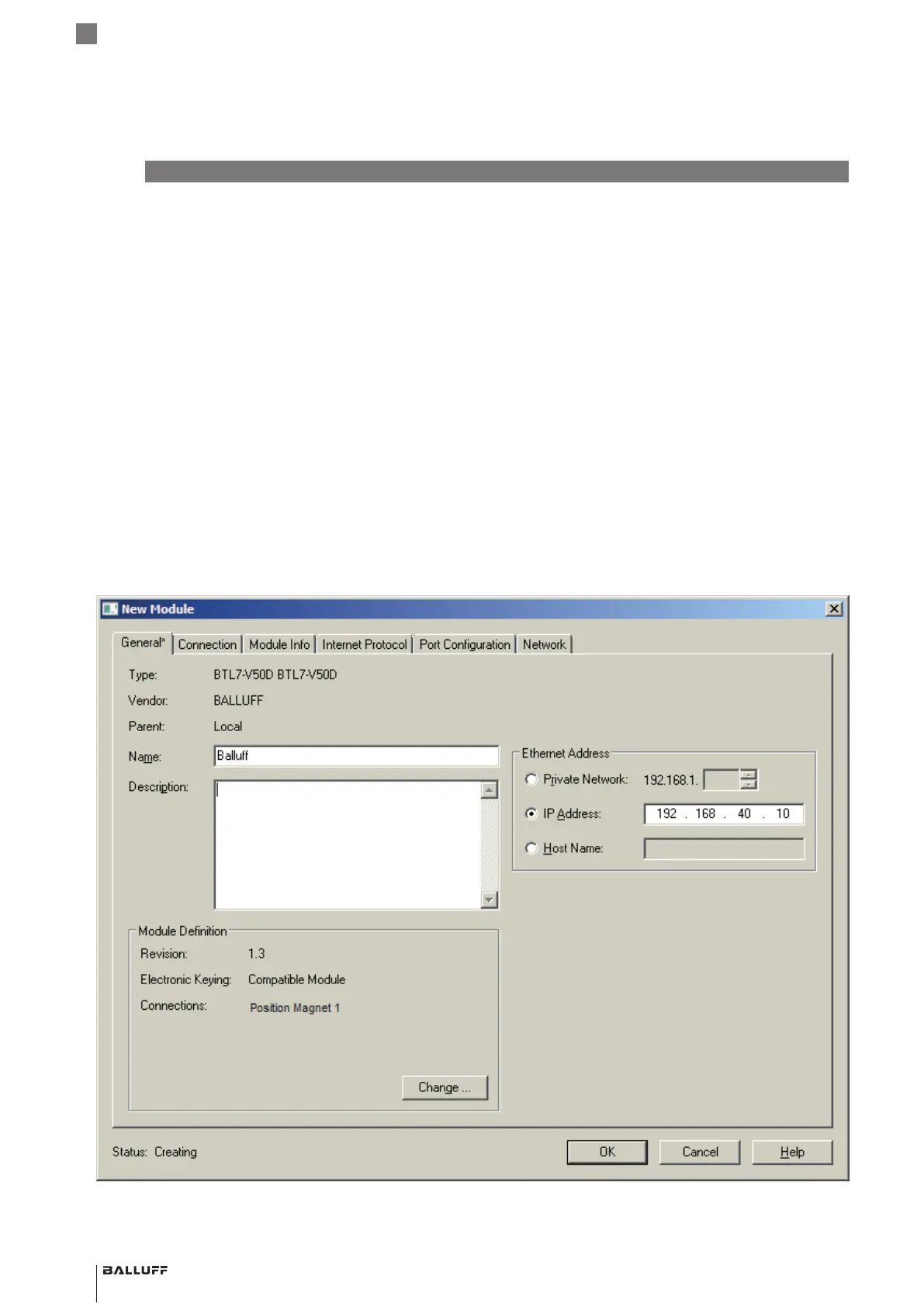

Mit der rechten Maustaste wählt man New Module an. In
der Liste wählt man BTL7-V50D aus. Es erscheint der
Dialog New Module, den man später auch durch Doppel-
klick auf das BTL-Symbol aufrufen kann.
BTL7-V50D-…
Konfigurationshandbuch
