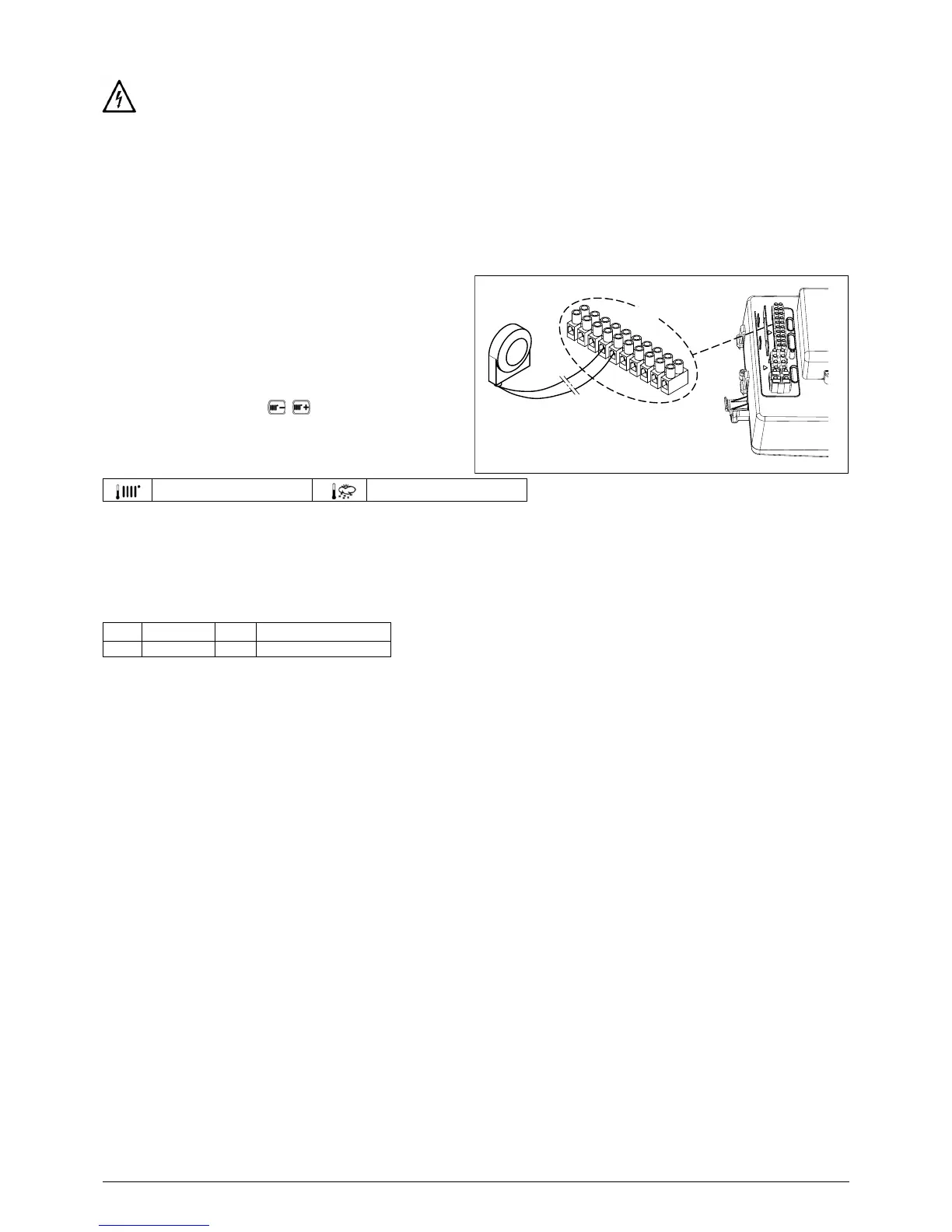

11.1 COLLEGAMENTO TERMOSTATO AMBIENTE
I collegamenti presenti nella morsettiera M1 sono in alta tensione (230 V). Prima di procedere al collegamento assicurarsi che
l'apparecchio non sia alimentato elettricamente. Rispettare la polarità in alimentazione L (LINEA) - N (NEUTRO).
Per collegare il Termostato Ambiente alla caldaia, agire come di seguito descritto:
accedere alla morsettiera M1
rimuovere il ponticello ai capi dei contatti 1-2
alimentare elettricamente la caldaia ed assicurarsi che il Termostato Ambiente funzioni correttamente.
11.2 ACCESSORI NON INCLUSI NELLA DOTAZIONE
11.2.1 SONDA ESTERNA
(morsetti 4-5) oltre alle istruzioni fornite con la sonda stessa.
IMPOSTAZIONE DELLA CURVA CLIMATICA "Kt"
Quando la sonda esterna è collegata alla caldaia, la scheda
elettronica regola la temperatura di mandata calcolata in
Kt impostato. Selezionare la curva
desiderata premendo i tasti
secondo quanto riportato
SECTION E per scegliere quella più
appropriata (da 00 a 90).
LEGENDA GRAFICO - “SECTION” E
Temperatura di mandata
Temperatura esterna
11.2.2 COLLEGAMENTO AD UN IMPIANTO A ZONE
Per utilizzare questa funzione bisogna installare la scheda elettronica relè programmabile fornita come accessorio.
SECTION" G
Z Zona (1..n) EV Elettrovalvola di zona
R Relè RT Termostato Ambiente
La caldaia può gestire un impianto di riscaldamento a più zone. L'Unità Ambiente (installata a parete) può essere utilizzata per
controllare una zona mentre è possibile utilizzare normali termostati ambiente per il controllo delle restanti zone.
COLLEGAMENTI IMPIANTO
Collegare la valvola/pompa della zona 1 ai morsetti 1 - 3 della morsettiera della scheda relè presente all'interno della scatola
comandi della caldaia.
Collegare il contatto del Termostato Ambiente delle altre zone ai morsetti 1-2 della morsettiera M1 (capitolo COLLEGAMENTO
TERMOSTATO AMBIENTE) .
P04=02. Settare il parametro P10 (capitolo IMPOSTAZIONE PARAMETRI).
